Jeśli jesteś właścicielem Forda Kuga i borykasz się z problemami z filtrem DPF, prawdopodobnie szukasz informacji o czujniku różnicy ciśnień. Ten artykuł to kompleksowy przewodnik, który pomoże Ci precyzyjnie zlokalizować ten kluczowy element w Twoim aucie, zrozumieć objawy jego awarii, a także poznać proces wymiany i związane z nim koszty. Moim celem jest dostarczenie Ci wszystkich niezbędnych informacji, abyś mógł skutecznie rozwiązać problem.
Gdzie dokładnie znajduje się czujnik DPF w Fordzie Kuga przewodnik po lokalizacjach i objawach awarii.
- Lokalizacja czujnika DPF różni się w zależności od generacji Forda Kuga (Mk1, Mk2) i wersji silnikowej (2.0 TDCi, 1.5 TDCi, 1.6 TDCi).
- W Fordzie Kuga Mk1 2.0 TDCi czujnik zazwyczaj znajduje się na grodzi czołowej, po prawej stronie, przymocowany do wspornika.
- W Fordzie Kuga Mk2 2.0 TDCi często jest umiejscowiony na grodzi czołowej, w okolicach akumulatora i filtra powietrza, choć bywa też bliżej samego DPF.
- Typowe objawy awarii to świecąca kontrolka "check engine", spadek mocy, problemy z wypalaniem DPF oraz konkretne kody błędów, takie jak P2452 czy P2453.
- Po wymianie czujnika kluczowa jest jego adaptacja (kalibracja) za pomocą komputera diagnostycznego, aby system DPF działał prawidłowo.
- Koszty czujnika wahają się od 150 do 700 zł, a wymiana w warsztacie to zazwyczaj 100-250 zł.
Dlaczego lokalizacja tego małego sensora jest tak kluczowa dla Twojego auta?
Czujnik różnicy ciśnieńfiltra DPF, choć niewielki, pełni fundamentalną rolę w systemie kontroli spalin. To on monitoruje ciśnienie spalin przed i za filtrem cząstek stałych, dostarczając sterownikowi silnika kluczowych danych. Na podstawie tych informacji komputer decyduje, kiedy należy rozpocząć proces wypalania DPF, aby usunąć nagromadzoną sadzę. Jeśli czujnik działa nieprawidłowo, sterownik otrzymuje błędne dane, co może prowadzić do nieskutecznego wypalania, szybkiego zapchania filtra, a w konsekwencji do poważnych problemów z silnikiem i kosztownych napraw. Dlatego właśnie znajomość jego lokalizacji jest tak ważna pozwala na szybką diagnostykę i ewentualną wymianę, zanim dojdzie do większych uszkodzeń.
Zanim zaczniesz szukać: jakie objawy wskazują na awarię czujnika ciśnienia DPF?
Zanim zabierzesz się za poszukiwania czujnika, warto upewnić się, że to właśnie on jest przyczyną problemów. Z mojego doświadczenia wynika, że istnieje kilka typowych objawów, które jednoznacznie wskazują na jego uszkodzenie:
- Świecąca kontrolka "check engine" lub kontrolka DPF na desce rozdzielczej. To najczęstszy i najbardziej oczywisty sygnał.
- Komunikaty na desce rozdzielczej informujące o błędzie układu wydechowego lub awarii silnika.
- Wyraźny spadek mocy silnika i przejście samochodu w tryb awaryjny (tzw. "tryb żółwia").
- Problemy z wypalaniem filtra DPF proces regeneracji może się nie uruchamiać wcale lub być przerywany.
- Zwiększone zużycie paliwa, co jest konsekwencją nieefektywnego działania układu DPF.
- Nierówna praca silnika, choć ten objaw bywa mniej specyficzny i może wskazywać na inne usterki.
Czy Twój Ford Kuga traci moc i pokazuje błędy? To może być to!
Spadek mocy i pojawiające się komunikaty o błędach to jedne z najbardziej frustrujących objawów dla kierowcy. Kiedy Twój Ford Kuga nagle przestaje przyspieszać z dawną werwą, a na desce rozdzielczej pojawiają się niepokojące komunikaty, często jest to sygnał, że sterownik silnika wykrył problem w układzie DPF. Wiele razy widziałem, jak właściciele aut zmagali się z tymi symptomami, zanim zdiagnozowano uszkodzony czujnik różnicy ciśnień. Warto zwrócić uwagę na konkretne kody błędów, które pojawiają się podczas diagnostyki komputerowej, ponieważ są one bardzo precyzyjne i mogą natychmiast wskazać na ten element:
- P2452 - Obwód czujnika ciśnienia A filtra cząstek stałych
- P2453 - Zakres/działanie obwodu czujnika ciśnienia A filtra cząstek stałych
- P2454 - Obwód czujnika ciśnienia A filtra cząstek stałych niski sygnał
- P2455 - Obwód czujnika ciśnienia A filtra cząstek stałych wysoki sygnał
Kontrolka silnika, a może spirala świec żarowych? Rozszyfruj sygnały z deski rozdzielczej
Deska rozdzielcza to centrum komunikacji Twojego samochodu. Kiedy coś jest nie tak, to właśnie tam pojawiają się pierwsze ostrzeżenia. W przypadku awarii czujnika różnicy ciśnień DPF najczęściej spotkasz się ze świecącą kontrolką "check engine", która ma kształt silnika. To ogólne ostrzeżenie, które wymaga dalszej diagnostyki. Równie często pojawia się dedykowana kontrolka DPF, która może mieć różne formy od symbolu filtra z kropkami w środku, po napis "DPF". W niektórych modelach Forda, szczególnie gdy problem jest poważny i wpływa na pracę silnika, może zaświecić się również kontrolka spirali świec żarowych, sygnalizując ogólny problem z układem napędowym. Zawsze radzę, aby nie ignorować tych sygnałów i jak najszybciej podjąć działania.

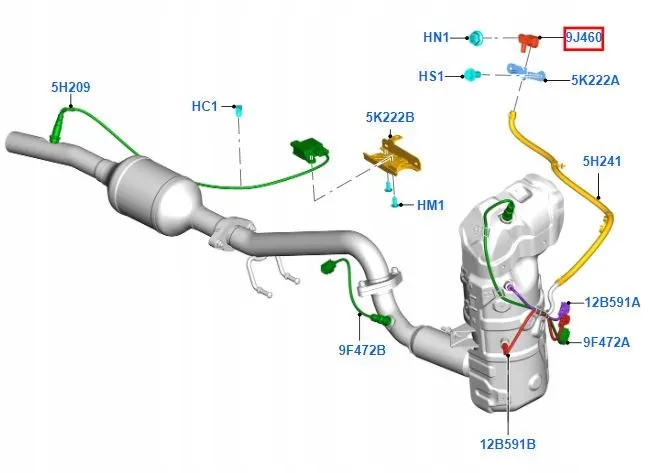

Ford Kuga Mk1 (2008-2012): Gdzie szukać czujnika DPF?
Jak znaleźć czujnik w popularnym silniku 2.0 TDCi?
W Fordzie Kuga pierwszej generacji (Mk1), produkowanym w latach 2008-2012, z silnikiem 2.0 TDCi, lokalizacja czujnika różnicy ciśnień DPF jest dość charakterystyczna. Z mojego doświadczenia wynika, że zazwyczaj znajdziesz go na grodzi czołowej, czyli na ścianie oddzielającej komorę silnika od kabiny pasażerskiej. Patrząc od przodu pojazdu, czujnik jest umieszczony po prawej stronie, przymocowany do metalowego wspornika. Rozpoznasz go po dwóch gumowych przewodach, które biegną bezpośrednio od filtra DPF, oraz po jednej wtyczce elektrycznej. To właśnie te elementy są kluczem do jego szybkiej identyfikacji.
Krok 1: Otwórz maskę i zlokalizuj ścianę grodziową
Pierwszym krokiem w poszukiwaniu czujnika jest oczywiście otwarcie maski silnika. Następnie musisz zlokalizować ścianę grodziową. Jest to pionowa przegroda, która oddziela przestrzeń silnika od wnętrza samochodu. Zazwyczaj jest to metalowa lub częściowo wygłuszona powierzchnia, na której montowane są różne elementy osprzętu silnika. Skup się na prawej stronie tej ściany, patrząc od przodu pojazdu.
Krok 2: Szukaj charakterystycznych gumowych wężyków i wtyczki
Gdy już zlokalizujesz odpowiednią część grodzi czołowej, Twoim zadaniem będzie odnalezienie czujnika. Szukaj niewielkiego, zazwyczaj prostokątnego elementu. Do niego podłączone są dwa cienkie gumowe wężyki, które prowadzą w dół, w kierunku filtra DPF. Są to przewody ciśnieniowe. Oprócz nich, do czujnika podłączona jest również jedna wtyczka elektryczna, odpowiedzialna za przesyłanie sygnałów do sterownika silnika. Te trzy elementy dwa wężyki i wtyczka są najlepszymi wizualnymi wskazówkami.

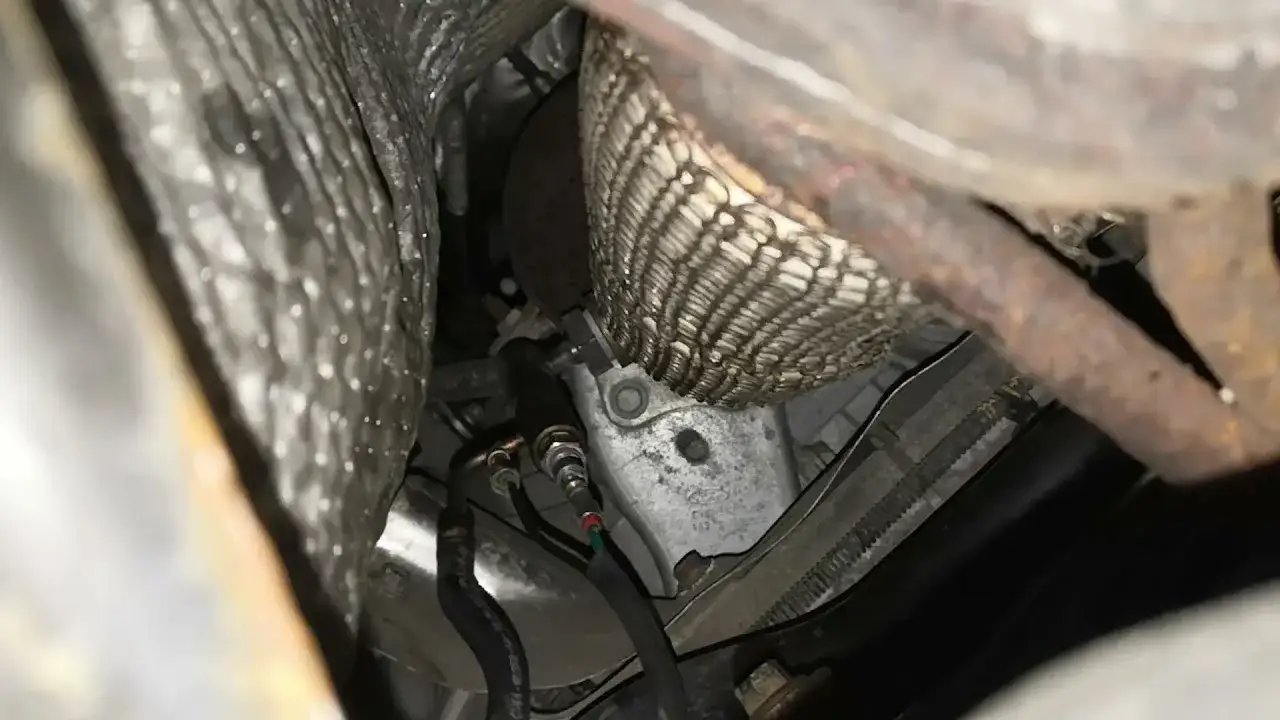

Ford Kuga Mk2 (2012-2019): Gdzie znajdziesz czujnik DPF?
Analiza najczęstszych miejsc montażu w silnikach 2.0 TDCi
W Fordzie Kuga drugiej generacji (Mk2), produkowanym w latach 2012-2019, z silnikiem 2.0 TDCi, lokalizacja czujnika DPF bywa nieco bardziej zróżnicowana, choć nadal często znajduje się w podobnych rejonach co w Mk1. Najczęściej spotykam go na grodzi czołowej, w okolicach akumulatora i obudowy filtra powietrza. Dostęp do niego jest zazwyczaj stosunkowo łatwy po zdjęciu górnej osłony silnika. Warto jednak pamiętać, że w niektórych wariantach tego modelu czujnik może być zamontowany bliżej samego filtra DPF, w dolnej części komory silnika. Zawsze radzę dokładnie sprawdzić obie te lokalizacje.
Typowa lokalizacja: okolice akumulatora i filtra powietrza
Jeśli masz Forda Kuga Mk2 2.0 TDCi, zacznij poszukiwania od górnej części komory silnika. Po otwarciu maski i zdjęciu ewentualnej górnej osłony silnika, skieruj wzrok w stronę grodzi czołowej, czyli ściany oddzielającej silnik od kabiny. Czujnik często znajduje się w pobliżu akumulatora oraz obudowy filtra powietrza. Będzie przymocowany do jakiegoś wspornika lub elementu karoserii. Podobnie jak w Mk1, szukaj dwóch gumowych przewodów biegnących w dół oraz wtyczki elektrycznej. Ta lokalizacja jest zazwyczaj najbardziej typowa i najłatwiejsza do samodzielnego zidentyfikowania.
Alternatywne umiejscowienie: na co zwrócić uwagę?
W niektórych wersjach Forda Kuga Mk2 2.0 TDCi, projektanci zdecydowali się na nieco inne umiejscowienie czujnika. Może on znajdować się bliżej samego filtra DPF, w dolnej części komory silnika. Taki montaż może wymagać podniesienia samochodu lub demontażu dolnych osłon, aby uzyskać do niego dostęp. Jeśli nie znajdziesz czujnika w typowej lokalizacji na grodzi czołowej, warto zajrzeć pod samochód, w okolice układu wydechowego, gdzie znajduje się filtr cząstek stałych. Pamiętaj, że w tym przypadku dostęp może być utrudniony i wymagać większego nakładu pracy.
A co z silnikami 1.5 TDCi oraz 1.6 TDCi? Różnice w umiejscowieniu
W przypadku Forda Kuga Mk2 wyposażonego w mniejsze jednostki napędowe, takie jak 1.5 TDCi czy 1.6 TDCi, lokalizacja czujnika różnicy ciśnień DPF może być inna niż w popularnym 2.0 TDCi. Z moich obserwacji wynika, że w tych silnikach czujnik jest często umiejscowiony niżej, bliżej skrzyni biegów i samego filtra cząstek stałych. To sprawia, że dostęp do niego jest zazwyczaj trudniejszy. Może być konieczne podniesienie samochodu na podnośniku lub kanale, a także demontaż dodatkowych osłon, aby go zlokalizować. Zawsze zalecam dokładne przeszukanie obszaru wokół filtra DPF, zarówno od góry, jak i od dołu pojazdu.
Znalazłeś czujnik DPF? Co dalej z wymianą?
Czy wymiana czujnika różnicy ciśnień jest skomplikowana?
Wymiana czujnika różnicy ciśnień DPF w Fordzie Kuga, choć wymaga pewnej precyzji i podstawowych umiejętności mechanicznych, nie jest zadaniem ekstremalnie skomplikowanym. Dla osoby, która ma doświadczenie w drobnych naprawach samochodowych i potrafi posługiwać się podstawowymi narzędziami, jest to jak najbardziej wykonalne samodzielnie. Największym wyzwaniem może być dostęp do samego czujnika, zwłaszcza w modelach, gdzie jest on umiejscowiony niżej lub za innymi elementami. Jeśli jednak masz pewne obawy, zawsze warto rozważyć wizytę w warsztacie.
Jakie narzędzia będą Ci potrzebne do samodzielnej wymiany?
Jeśli zdecydujesz się na samodzielną wymianę czujnika DPF, będziesz potrzebować kilku podstawowych narzędzi:
- Zestaw kluczy nasadowych lub płasko-oczkowych (najczęściej 10mm lub 13mm do odkręcenia śrub mocujących czujnik).
- Śrubokręty (płaski i krzyżakowy) do ewentualnego demontażu osłon.
- Szczypce do odpięcia opasek zaciskowych na gumowych przewodach (jeśli są).
- Narzędzie do demontażu plastikowych spinek (jeśli trzeba zdjąć osłony silnika).
- Latarka, aby dobrze oświetlić miejsce pracy.
- Rękawiczki ochronne.
Demontaż krok po kroku: od odpięcia wtyczki po odkręcenie śrub
Proces demontażu czujnika DPF jest zazwyczaj dość prosty i przebiega w kilku krokach:
- Odłącz akumulator (minusową klemę), aby zapewnić bezpieczeństwo pracy z elektryką.
- Zlokalizuj czujnik różnicy ciśnień DPF.
- Delikatnie odepnij wtyczkę elektryczną od czujnika. Zazwyczaj ma ona zatrzask, który trzeba nacisnąć.
- Ostrożnie odłącz gumowe przewody ciśnieniowe od czujnika. Mogą być one zabezpieczone małymi opaskami zaciskowymi, które trzeba będzie poluzować lub zdjąć.
- Odkręć śruby mocujące czujnik do wspornika lub karoserii. Zazwyczaj są to dwie lub trzy śruby.
- Wyjmij stary czujnik.
- Zamontuj nowy czujnik w odwrotnej kolejności, upewniając się, że wszystkie połączenia są szczelne i bezpieczne.
- Podłącz akumulator.
Wymiana to dopiero początek: Dlaczego adaptacja czujnika DPF jest kluczowa?
Czym jest kalibracja nowego czujnika i dlaczego nie można jej pominąć?
Wiele osób myśli, że po prostu wymiana czujnika na nowy rozwiązuje problem. Niestety, to dopiero połowa sukcesu, a w zasadzie początek. Po zamontowaniu nowego czujnika różnicy ciśnień DPF absolutnie konieczna jest jego adaptacja, czyli kalibracja. Czym jest ten proces? To nic innego jak "poinformowanie" sterownika silnika o tym, że w układzie pojawił się nowy element. Sterownik musi na nowo "nauczyć się" wartości ciśnień, które generuje nowy czujnik, a także zresetować wyuczone wcześniej wartości, które były oparte na danych ze starego, uszkodzonego sensora. Bez tej procedury, nawet nowy czujnik nie będzie działał prawidłowo, a system DPF nadal będzie zgłaszał błędy lub pracował nieefektywnie.
Eksperci podkreślają, że pominięcie adaptacji nowego czujnika DPF jest częstym błędem, który prowadzi do dalszych problemów z układem wydechowym i może skutkować kosztownymi naprawami.
Jakie są konsekwencje braku adaptacji po wymianie?
Pominięcie adaptacji nowego czujnika DPF może mieć szereg negatywnych konsekwencji, które w efekcie niweczą cały trud związany z wymianą. Z moich obserwacji wynika, że najczęściej są to:
- Nieprawidłowe wypalanie filtra DPF sterownik nadal będzie bazował na błędnych danych, co może prowadzić do zbyt częstych lub zbyt rzadkich regeneracji, a w konsekwencji do zapchania filtra.
- Powrót błędów mimo wymiany czujnika, na desce rozdzielczej ponownie zaświeci się kontrolka "check engine" lub kontrolka DPF, a diagnostyka wykaże te same lub podobne kody błędów.
- Niewłaściwa praca silnika, spadek mocy, a nawet przejście w tryb awaryjny, ponieważ system DPF jest kluczowy dla optymalnej pracy jednostki napędowej.
- Wzrost zużycia paliwa.
- W skrajnych przypadkach, długotrwała nieprawidłowa praca DPF może prowadzić do jego uszkodzenia, co jest już bardzo kosztowną naprawą.
Czy do adaptacji potrzebny jest specjalistyczny komputer?
Tak, do przeprowadzenia adaptacji (kalibracji) czujnika różnicy ciśnień DPF jest absolutnie konieczne użycie specjalistycznego komputera diagnostycznego. Nie da się tego zrobić "domowymi" sposobami ani poprzez proste odłączenie akumulatora. Komputer diagnostyczny, taki jak Ford IDS/FORScan lub uniwersalne urządzenia diagnostyczne z odpowiednim oprogramowaniem, pozwala na połączenie się ze sterownikiem silnika, odczytanie i skasowanie błędów, a przede wszystkim na wykonanie procedury adaptacji nowego czujnika. Bez tego kroku, cała wymiana może okazać się bezcelowa.
Ile kosztuje czujnik DPF i jego wymiana w Fordzie Kuga?
Ceny czujników DPF: Oryginał vs. zamiennik co wybrać?
Kiedy już wiesz, gdzie szukać czujnika i jak go wymienić, naturalnie pojawia się pytanie o koszty. Ceny czujników różnicy ciśnień DPF do Forda Kuga mogą się znacznie różnić w zależności od tego, czy zdecydujesz się na część oryginalną (OEM), czy na zamiennik. Z moich obserwacji wynika, że zamienniki dobrej jakości, pochodzące od renomowanych producentów (np. Bosch, Hella, Denso), kosztują zazwyczaj od 150 do 350 zł. Są to części, które w większości przypadków sprawdzają się bardzo dobrze. Jeśli natomiast zależy Ci na oryginalnym czujniku Forda, musisz liczyć się z wydatkiem rzędu 400 do nawet 700 zł. Wybór zależy od Twojego budżetu i preferencji. Osobiście uważam, że dobry zamiennik często jest wystarczający i stanowi rozsądny kompromis między ceną a jakością.Przeczytaj również: Ile trwa wypalanie DPF na postoju? Czas, koszty i co dalej?
Ile zapłacisz za wymianę czujnika w warsztacie? Realne koszty robocizny
Jeśli nie czujesz się na siłach, aby samodzielnie wymienić czujnik, lub po prostu wolisz powierzyć to zadanie profesjonalistom, warto znać orientacyjne koszty robocizny. W niezależnym warsztacie samochodowym, koszt wymiany i adaptacji czujnika DPF w Fordzie Kuga to zazwyczaj od 100 do 250 zł. Cena może się różnić w zależności od kilku czynników: lokalizacji warsztatu (w większych miastach bywa drożej), stopnia skomplikowania dostępu do czujnika w Twoim konkretnym modelu (np. w mniejszych silnikach Kugi Mk2 dostęp jest trudniejszy) oraz polityki cenowej danego serwisu. Zawsze polecam poprosić o wycenę w kilku miejscach, aby wybrać najkorzystniejszą ofertę.
