Czujnik położenia wału korbowego (CPS) to jeden z tych elementów układanki, które choć niewielkie, mają fundamentalne znaczenie dla prawidłowego działania silnika. W nowoczesnych jednostkach napędowych z elektronicznym wtryskiem paliwa, to właśnie dane z tego niepozornego czujnika pozwalają sterownikowi silnika (ECU) na precyzyjne określenie momentu wtrysku paliwa i wyzwolenia iskry zapłonowej. Bez jego sprawnego działania, cały proces spalania staje się chaotyczny, a silnik po prostu nie może pracować poprawnie. Jest to element absolutnie niezbędny do życia każdej współczesnej jednostki napędowej.
Dlaczego sprawny czujnik położenia wału jest kluczowy dla Twojego silnika?
Rola czujnika położenia wału korbowego jest nie do przecenienia. Wyobraź sobie silnik jako precyzyjny zegarek każdy element musi działać w idealnej synchronizacji. CPS dostarcza ECU kluczowych informacji o prędkości obrotowej wału korbowego oraz jego aktualnym położeniu. Te dane są niczym metronom, który pozwala komputerowi zarządzać całym procesem spalania. Dzięki temu mieszanka paliwowo-powietrzna jest wtryskiwana i zapalana w optymalnym momencie, co przekłada się na płynną pracę, moc i efektywność silnika.
Rola czujnika w sterowaniu wtryskiem i zapłonem
Precyzja, z jaką działa ten czujnik, jest kluczowa. ECU, bazując na jego sygnale, oblicza, kiedy wtryskiwacze powinny podać paliwo do cylindrów i kiedy cewka zapłonowa powinna wygenerować iskrę. Nawet niewielkie opóźnienie lub przyspieszenie może zaburzyć cały cykl pracy silnika. Dlatego też, sprawny CPS to gwarancja, że Twój silnik pracuje z optymalną wydajnością, zapewniając najlepsze możliwe spalanie mieszanki paliwowo-powietrznej.
Czym grozi jazda z uszkodzonym czujnikiem? Od spadku mocy po unieruchomienie auta
Ignorowanie objawów wskazujących na problemy z czujnikiem położenia wału może prowadzić do szeregu nieprzyjemnych konsekwencji. Zaczyna się zazwyczaj od odczuwalnego spadku mocy, silnik może zacząć pracować nierówno, szarpać, a zużycie paliwa może wzrosnąć. W bardziej zaawansowanym stadium awarii, pojazd może zacząć gasnąć w najmniej odpowiednich momentach na postoju, podczas manewrowania, a nawet w trakcie jazdy, co stwarza realne zagrożenie na drodze. W skrajnych przypadkach, uszkodzony czujnik może całkowicie uniemożliwić uruchomienie silnika, pozostawiając Cię w trasie z unieruchomionym autem. Pamiętaj, że problemy z uruchomieniem, szczególnie na ciepłym silniku, to często pierwszy sygnał ostrzegawczy.
Twój samochód gaśnie i szarpie? To mogą być objawy uszkodzonego czujnika wału!
Zanim zaczniesz rozkręcać maskę i szukać skomplikowanych problemów, warto zwrócić uwagę na kilka typowych sygnałów, które może wysyłać Twój samochód, wskazując właśnie na awarię czujnika położenia wału. Często są to symptomy, które łatwo zbagatelizować, przypisując je innym, mniej poważnym usterkom. Jednak w połączeniu, tworzą one obraz, który powinien skłonić do dokładniejszej diagnostyki.
Najczęstsze symptomy awarii – lista kontrolna dla kierowcy
- Problemy z uruchomieniem silnika, szczególnie gdy jest rozgrzany.
- Nierówna praca silnika na biegu jałowym.
- Szarpanie pojazdu podczas jazdy.
- Gaśnięcie silnika, zarówno na postoju, jak i w trakcie jazdy.
- Odczuwalny spadek mocy silnika.
- Zwiększone zużycie paliwa.
- Problemy ze wskazaniami obrotomierza.
Problem z odpalaniem na ciepłym silniku – typowy znak usterki
To jeden z najbardziej charakterystycznych objawów. Gdy silnik osiągnie odpowiednią temperaturę, jego praca staje się bardziej wrażliwa na precyzję sygnałów z czujników. Uszkodzony czujnik położenia wału może przestać prawidłowo komunikować się z ECU właśnie w takich warunkach, co skutkuje trudnościami z ponownym uruchomieniem jednostki napędowej. Czasem silnik odpala po kilku próbach, innym razem trzeba poczekać, aż nieco ostygnie.
Czy kontrolka "check engine" zawsze oznacza problem z tym czujnikiem?
Aktywacja kontrolki "check engine" na desce rozdzielczej jest sygnałem, że komputer pokładowy wykrył nieprawidłowość w pracy silnika. Choć problemy z czujnikiem położenia wału często prowadzą do zaświecenia tej kontrolki, nie jest to regułą. Czasem kontrolka może się świecić z powodu innych usterek. Aby mieć pewność, konieczne jest podłączenie skanera diagnostycznego OBD-II i odczytanie kodów błędów. Typowe kody wskazujące na problem z czujnikiem położenia wału to P0335, P0336, P0337, P0338.
Zanim sięgniesz po narzędzia: inspekcja wizualna i lokalizacja czujnika
Zanim przystąpisz do bardziej zaawansowanych pomiarów, warto wykonać kilka prostych, ale kluczowych czynności. Zlokalizowanie czujnika i dokładne obejrzenie jego okolic może często dostarczyć cennych wskazówek, a nawet rozwiązać problem bez konieczności sięgania po multimetr czy oscyloskop. Czasem najprostsze rozwiązania są na wyciągnięcie ręki.

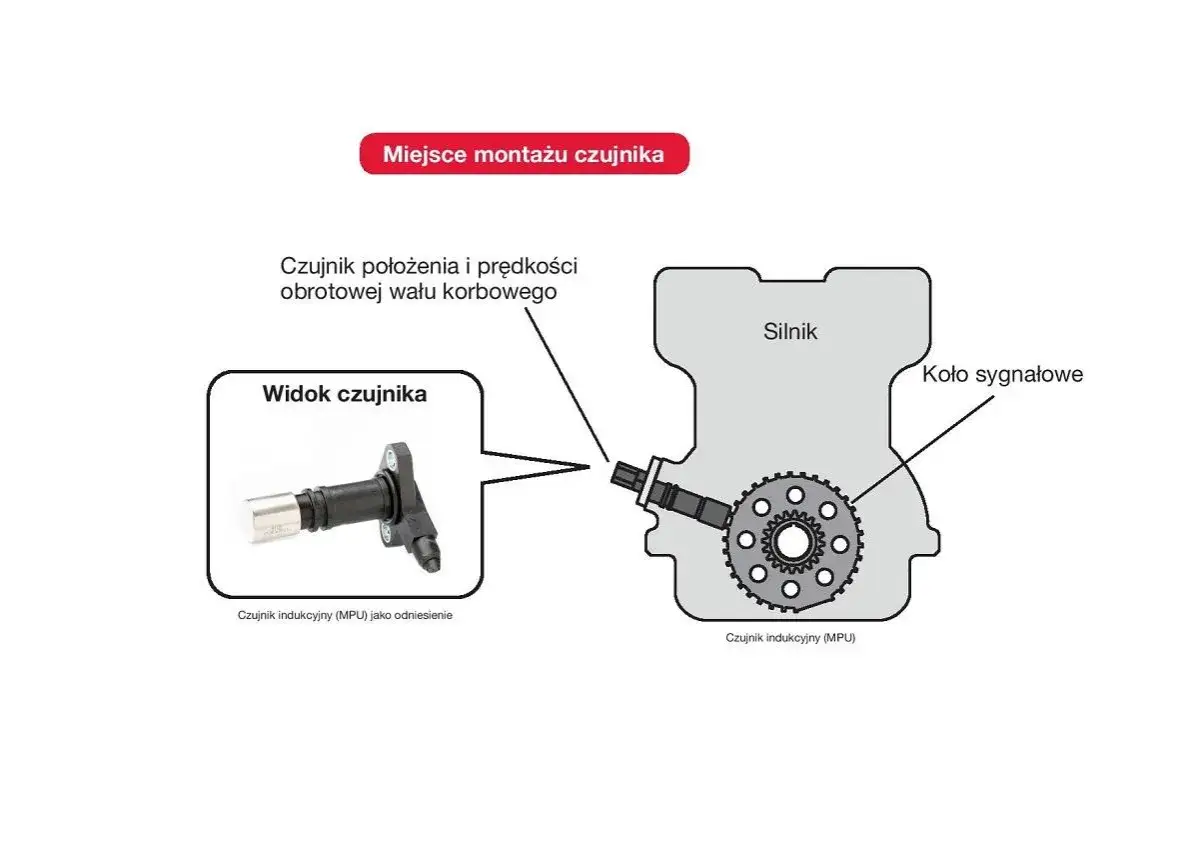

Gdzie szukać czujnika położenia wału w popularnych modelach aut?
Lokalizacja czujnika położenia wału korbowego może się różnić w zależności od producenta samochodu, modelu i typu silnika. Najczęściej jednak czujnik ten znajduje się w okolicach połączenia silnika ze skrzynią biegów, blisko koła zamachowego. Czasami można go również zlokalizować w pobliżu koła pasowego wału korbowego. Warto zajrzeć do instrukcji obsługi pojazdu lub poszukać informacji w internecie, wpisując model swojego samochodu i frazę "lokalizacja czujnika położenia wału".
Sprawdzenie wtyczki i przewodów – prosta czynność, która może rozwiązać problem
Po zlokalizowaniu czujnika, dokładnie obejrzyj jego wtyczkę i przewody. Zwróć uwagę na wszelkie uszkodzenia mechaniczne, przetarcia izolacji, ślady korozji na stykach, a także czy połączenie jest stabilne i nie ma luzów. Często zdarza się, że luźna wtyczka, zaśniedziałe styki lub przetarty przewód są przyczyną problemów z sygnałem. W takich przypadkach wystarczy oczyścić styki, poprawić połączenie lub naprawić uszkodzony przewód, aby przywrócić prawidłowe działanie czujnika.
Diagnostyka krok po kroku: Jak sprawdzić czujnik położenia wału bez wizyty w warsztacie?
Posiadając podstawowe narzędzia i wiedzę, możesz samodzielnie przeprowadzić diagnostykę czujnika położenia wału. Poniżej znajdziesz instrukcję, która krok po kroku przeprowadzi Cię przez proces sprawdzania, uwzględniając różne typy czujników i metody pomiarowe. Pamiętaj, że precyzja i dokładność są kluczowe na każdym etapie.
Dwa typy czujników: indukcyjny czy Halla? Jak je rozpoznać i dlaczego to ważne?
Zanim zaczniesz mierzyć, musisz wiedzieć, z jakim typem czujnika masz do czynienia. Wyróżniamy dwa główne rodzaje: czujniki indukcyjne i czujniki Halla (hallotronowe). Czujniki indukcyjne działają na zasadzie cewki i magnesu, generując sygnał analogowy (sinusoidę). Zazwyczaj mają dwa piny. Czujniki Halla, z kolei, wykorzystują efekt Halla do generowania sygnału cyfrowego (fali prostokątnej) i zazwyczaj posiadają trzy piny jeden do zasilania, jeden do masy i jeden do sygnału wyjściowego. Rozróżnienie to jest kluczowe, ponieważ metody ich sprawdzania są odmienne.
Metoda #1: Użycie multimetru do sprawdzenia czujnika indukcyjnego
Czujniki indukcyjne są stosunkowo proste w diagnostyce za pomocą multimetru. Kluczowe jest jednak, aby przeprowadzić pomiar po odłączeniu czujnika od instalacji elektrycznej pojazdu, aby uniknąć uszkodzenia innych elementów elektronicznych.
Jak ustawić miernik i prawidłowo zmierzyć rezystancję?
Ustaw swój multimetr na zakres pomiaru rezystancji (oznaczony symbolem Ω). Następnie podłącz sondy miernika do dwóch pinów czujnika indukcyjnego. Upewnij się, że styki są czyste, a połączenie pewne.
Jakie wartości oporności są prawidłowe, a jakie świadczą o awarii? (zakres 200-1000 Ω)
Dla większości sprawnych czujników indukcyjnych, prawidłowa wartość rezystancji powinna mieścić się w przedziale od 200 do 1000 Ω. Pamiętaj jednak, że dokładne parametry mogą się różnić w zależności od modelu samochodu i konkretnego czujnika zawsze warto sprawdzić te dane w dokumentacji technicznej pojazdu. Wynik bliski zeru (zwarcie) lub bardzo wysoka, wręcz nieskończona wartość (przerwanie wewnętrznej cewki) jednoznacznie wskazują na uszkodzenie czujnika.
Metoda #2: Jak bezpiecznie sprawdzić czujnik Halla? (Czego nie robić!)
W przypadku czujników Halla, sytuacja jest nieco bardziej skomplikowana, a przede wszystkim należy zachować szczególną ostrożność. Absolutnie nie wolno mierzyć rezystancji czujnika Halla omomierzem, ponieważ może to doprowadzić do jego trwałego uszkodzenia. Czujniki te wymagają zasilania do poprawnego działania.
Sprawdzenie zasilania i masy czujnika
Po podłączeniu czujnika do instalacji elektrycznej pojazdu, z włączonym zapłonem, użyj multimetru ustawionego na pomiar napięcia stałego (DC) i sprawdź obecność napięcia zasilającego na odpowiednim pinie wtyczki (zazwyczaj jest to 5V, ale może być też 12V w zależności od systemu) oraz prawidłowe podłączenie masy.
Test reakcji czujnika na metal – prosty sposób na weryfikację działania
Aby sprawdzić, czy czujnik Halla generuje sygnał, możesz wykonać prosty test. Z włączonym zapłonem, zbliż metalowy przedmiot (np. śrubokręt) do czoła czujnika. Obserwuj jednocześnie napięcie na przewodzie sygnałowym za pomocą multimetru. Powinieneś zaobserwować zmianę napięcia na przykład z 5V na 0V lub odwrotnie. Taka reakcja świadczy o tym, że czujnik działa i reaguje na zmiany pola magnetycznego. Jest to test orientacyjny, ale często wystarczający do wstępnej diagnozy.
Dla zaawansowanych: Kiedy potrzebny jest oscyloskop i co on nam powie?
Jeśli dysponujesz oscyloskopem, masz do dyspozycji najdokładniejsze narzędzie do diagnostyki czujników. Pozwala ono nie tylko stwierdzić, czy czujnik działa, ale także ocenić jakość generowanego przez niego sygnału, co jest kluczowe dla precyzyjnego działania ECU.
Analiza sygnału sinusoidalnego (czujnik indukcyjny)
Sprawny czujnik indukcyjny powinien generować sygnał o gładkim, sinusoidalnym kształcie. Analizując wykres na ekranie oscyloskopu, zwróć uwagę na amplitudę sygnału powinna ona wzrastać wraz ze wzrostem obrotów silnika. Ważna jest również regularność i brak zakłóceń w przebiegu. Wszelkie zniekształcenia, przerwy w sygnale lub jego całkowity brak wskazują na usterkę.
Interpretacja fali prostokątnej (czujnik Halla)
Czujnik Halla generuje sygnał w postaci fali prostokątnej. Prawidłowy sygnał powinien charakteryzować się wyraźnymi, stabilnymi poziomami napięć (wysokim i niskim) oraz regularnym rytmem. Analizując wykres, zwróć uwagę na symetrię fali, brak szumów i zakłóceń. Brak sygnału lub jego nieregularność mogą świadczyć o problemie z samym czujnikiem lub jego zasilaniem.
Potwierdzona awaria – co dalej? Wymiana czy naprawa?
Jeśli Twoja diagnostyka jednoznacznie wskazała na uszkodzenie czujnika położenia wału, pojawia się pytanie: co dalej? Czy można go naprawić, czy konieczna jest wymiana?
Dlaczego wymiana to jedyne słuszne rozwiązanie?
W przypadku czujników położenia wału korbowego, próby naprawy są zazwyczaj nieopłacalne i nieskuteczne. Są to elementy precyzyjne, często hermetycznie zamknięte, a ich konstrukcja nie przewiduje możliwości naprawy. Najczęściej jedynym słusznym i pewnym rozwiązaniem jest wymiana uszkodzonego czujnika na nowy. Według danych Otomoto.pl, uszkodzony czujnik zawsze kwalifikuje się do wymiany. Tylko nowy element daje gwarancję przywrócenia pełnej sprawności i niezawodności układu.
Na co zwrócić uwagę przy zakupie nowego czujnika? (Oryginał vs. zamiennik)
Wybierając nowy czujnik, masz do wyboru części oryginalne i zamienniki. Części oryginalne, choć droższe, zazwyczaj gwarantują najwyższą jakość i idealne dopasowanie. Na rynku dostępnych jest jednak wiele wysokiej jakości zamienników od renomowanych producentów, które mogą być równie niezawodne, a przy tym bardziej przystępne cenowo. Kluczowe jest, aby wybierać produkty sprawdzonych marek i unikać najtańszych, niesprawdzonych części, które mogą okazać się wadliwe i szybko ulec awarii.
Przeczytaj również: Czysta chłodnica: Klucz do długiego życia silnika? Poradnik krok po kroku
Orientacyjne koszty wymiany czujnika położenia wału w Polsce
Koszt wymiany czujnika położenia wału może się różnić w zależności od wielu czynników. Sam czujnik to zazwyczaj wydatek rzędu 100-500 złotych, w zależności od marki i modelu samochodu. Koszt robocizny w warsztacie mechanicznym zaczyna się zazwyczaj od około 100 złotych wzwyż. Należy jednak pamiętać, że w niektórych modelach aut dostęp do czujnika jest utrudniony, co może znacząco podnieść koszt usługi. Warto zawsze poprosić o wycenę przed rozpoczęciem prac.
