Jak sprawdzić rezystor dmuchawy? Prosty poradnik krok po kroku

Twoja dmuchawa działa tylko na "czwórce"? To najczęstszy objaw problemu, który możesz rozwiązać sam!

Dlaczego nawiew przestaje działać na niższych biegach? Wprowadzenie do problemu

Gdy zauważysz, że nawiew w Twoim samochodzie działa tylko na najwyższym biegu, najczęściej oznacza to problem z rezystorem dmuchawy. Ten niewielki element jest kluczowy dla regulacji siły nawiewu. Jego uszkodzenie prowadzi do sytuacji, w której wentylacja przestaje działać na niższych obrotach. Dzieje się tak, ponieważ najwyższy bieg dmuchawy zazwyczaj omija rezystor, podając pełne napięcie bezpośrednio na silnik wentylatora. W efekcie, tylko ten jeden bieg pozostaje funkcjonalny, podczas gdy pozostałe, wymagające niższych napięć dostarczanych przez rezystor, przestają działać.

Potwierdź diagnozę: inne objawy wskazujące na uszkodzony rezystor dmuchawy

• Całkowity brak działania nawiewu na wszystkich biegach.
• Niemożność regulacji siły nawiewu wentylator pracuje tylko na jednym, najwyższym biegu.
• Działanie nawiewu tylko sporadycznie lub z przerwami.

Nie tylko dyskomfort – dlaczego sprawny nawiew to kwestia bezpieczeństwa?

Sprawnie działający nawiew to nie tylko kwestia komfortu termicznego w kabinie, ale przede wszystkim bezpieczeństwa. Zapobiega zaparowaniu szyb, co jest kluczowe dla utrzymania dobrej widoczności, zwłaszcza w trudnych warunkach atmosferycznych. Odpowiednia cyrkulacja powietrza wpływa również na koncentrację kierowcy, redukując zmęczenie i poprawiając samopoczucie podczas długich podróży.

Czym jest rezystor dmuchawy i gdzie go szukać w Twoim aucie?

Rola opornika w regulacji siły nawiewu – proste wyjaśnienie

Rezystor dmuchawy, nazywany również opornikiem, to element układu wentylacji samochodu odpowiedzialny za regulację prędkości obrotowej silnika dmuchawy. Działa on poprzez zmianę oporu elektrycznego w obwodzie. Im większy opór, tym mniejsze napięcie dociera do silnika dmuchawy, co skutkuje jego wolniejszą pracą i słabszym nawiewem. Niższe biegi dmuchawy wykorzystują różne wartości oporu, podczas gdy najwyższy bieg często jest podłączony bezpośrednio, omijając rezystor.

Typowe lokalizacje: jak znaleźć rezystor za schowkiem pasażera krok po kroku

1. Otwórz schowek pasażera.
2. Zlokalizuj śruby lub zatrzaski mocujące schowek.
3. Odkręć śruby i delikatnie odepnij zatrzaski, aby uwolnić schowek.
4. Po demontażu schowka uzyskasz dostęp do obszaru w pobliżu silnika dmuchawy.
5. Rezystor zazwyczaj znajduje się w plastikowej obudowie dmuchawy, często wpięty w jej konstrukcję.

Czy zawsze trzeba demontować schowek? Alternatywne umiejscowienie części

Chociaż lokalizacja za schowkiem pasażera jest zdecydowanie najczęściej spotykana, warto pamiętać, że w niektórych modelach samochodów rezystor dmuchawy może być umieszczony w innym miejscu. Czasami można go znaleźć pod deską rozdzielczą, w okolicach tunelu centralnego, a nawet w komorze silnika. Jeśli masz problem ze znalezieniem części, najlepszym rozwiązaniem jest sprawdzenie instrukcji obsługi swojego pojazdu lub skorzystanie z wyspecjalizowanych forów internetowych dla Twojego modelu auta.

Narzędzia i przygotowanie: czego potrzebujesz, zanim zaczniesz?

Multimetr – Twój klucz do sukcesu. Jak go poprawnie ustawić?

Multimetr to podstawowe narzędzie diagnostyczne, które pozwoli Ci jednoznacznie określić stan rezystora. Aby go użyć:

• Ustaw pokrętło multimetru na pomiar rezystancji, oznaczony symbolem greckiej litery omega (Ω). Wybierz zakres odpowiedni dla spodziewanej wartości oporu (często jest to zakres do 200 Ω lub automatyczny).
• Alternatywnie, możesz użyć funkcji testu ciągłości obwodu. W tym trybie multimetr wyda sygnał dźwiękowy, jeśli między sondami istnieje połączenie (niska rezystancja).
• Upewnij się, że sondy miernika są prawidłowo podłączone do odpowiednich gniazd w urządzeniu.

Podstawowy zestaw narzędzi: wkrętaki, klucze i latarka

Oprócz multimetru, przydadzą Ci się również inne narzędzia:

• Wkrętaki: krzyżakowy i płaski, o różnych rozmiarach, do odkręcania śrub mocujących schowek i elementy nawiewu.
• Klucze nasadowe lub płaskie: w zależności od rodzaju śrub, które mogą być użyte do montażu.
• Latarka: niezbędna do oświetlenia trudno dostępnych miejsc pod deską rozdzielczą.
• Rękawice ochronne: dla komfortu i bezpieczeństwa pracy.

Bezpieczeństwo przede wszystkim: obowiązkowe odłączenie akumulatora

Przed rozpoczęciem jakichkolwiek prac przy układzie elektrycznym pojazdu, absolutnie kluczowe jest odłączenie akumulatora. Pominięcie tego kroku grozi zwarciem, uszkodzeniem delikatnej elektroniki samochodowej, a nawet porażeniem prądem. Aby bezpiecznie odłączyć akumulator, najpierw poluzuj i zdejmij klemę z bieguna ujemnego (czarny przewód), a następnie odłącz klemę bieguna dodatniego (czerwony przewód). Pamiętaj, aby podczas pracy nie dopuścić do kontaktu narzędzi z obiema klemami jednocześnie.

Jak sprawdzić rezystor dmuchawy? Instrukcja krok po kroku

Krok 1: Lokalizacja i bezpieczny demontaż rezystora z obudowy

1. Po uzyskaniu dostępu do obszaru silnika dmuchawy (zazwyczaj po demontażu schowka), zlokalizuj rezystor. Jest on zazwyczaj wpięty w obudowę wentylatora lub znajduje się w jego bezpośrednim sąsiedztwie.
2. Delikatnie odłącz złącze elektryczne (kostkę) od rezystora. Zwróć uwagę na zatrzaski, które mogą blokować kostkę często trzeba je nacisnąć, aby ją uwolnić.
3. Jeśli rezystor jest dodatkowo mocowany śrubkami, odkręć je.
4. Ostrożnie wyjmij rezystor z jego mocowania. Działaj precyzyjnie, aby nie uszkodzić otaczających elementów.

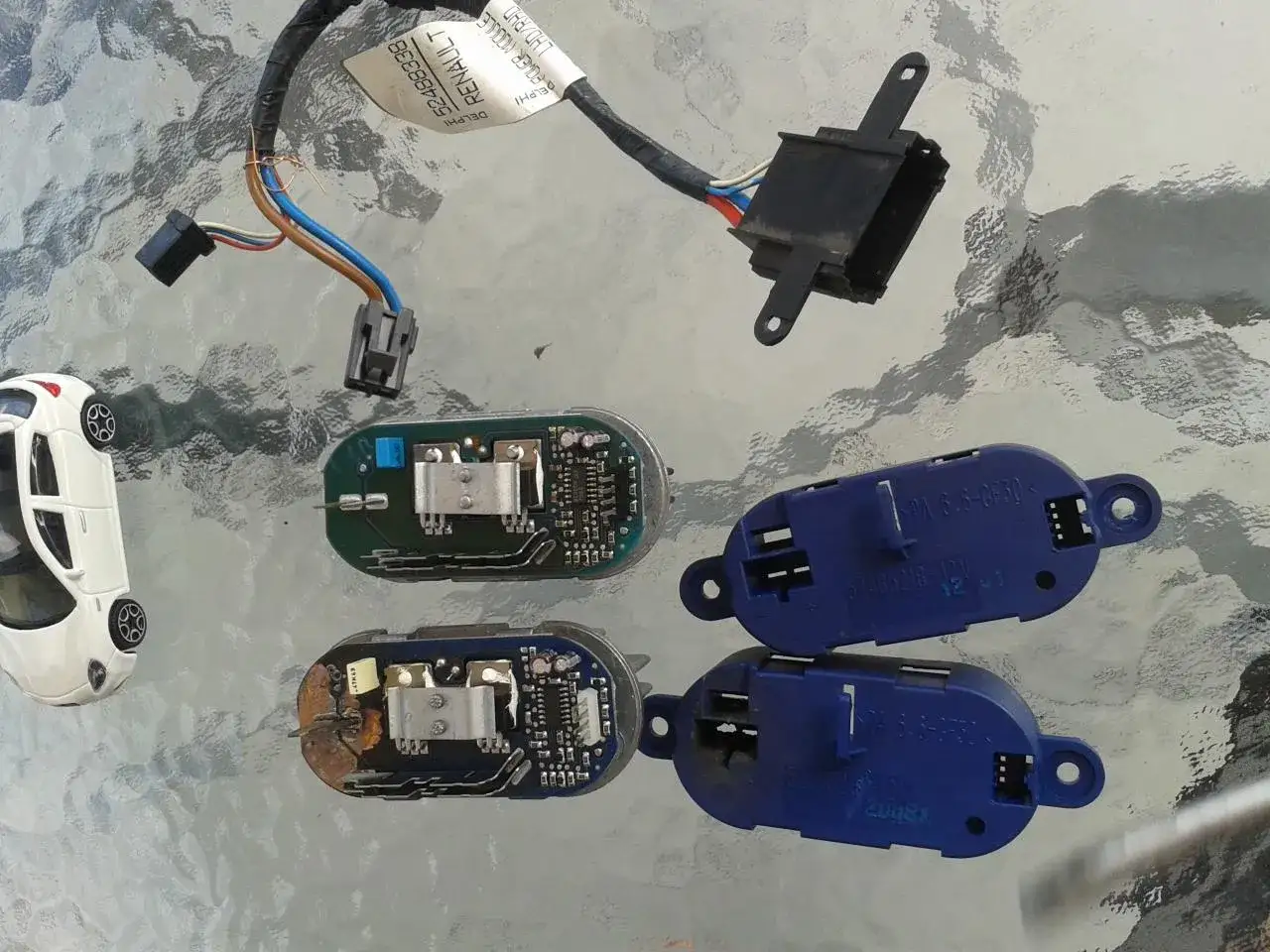

Krok 2: Inspekcja wizualna – czy widać ślady przegrzania lub korozji?

Gdy już masz rezystor w ręku, dokładnie go obejrzyj. Szukaj wszelkich widocznych uszkodzeń. Najczęstszymi oznakami awarii są ślady przegrzania ciemne plamy, przypalenia na obudowie lub elementach grzejnych. Sprawdź również, czy nie ma pęknięć, śladów korozji na pinach lub widocznych przepaleń na płytce drukowanej, jeśli jest ona dostępna. Wizualna inspekcja często pozwala na szybkie zdiagnozowanie problemu.

Krok 3: Pomiar multimetrem – sprawdzanie bezpiecznika termicznego

Wiele rezystorów dmuchawy posiada wbudowany bezpiecznik termiczny, który chroni układ przed przegrzaniem. Aby go sprawdzić, ustaw multimetr w tryb testu ciągłości (sygnał dźwiękowy) lub pomiaru niskiej rezystancji. Przyłóż sondy miernika do dwóch punktów styku bezpiecznika termicznego (często są to metalowe bolce lub punkty na płytce drukowanej). Jeśli usłyszysz sygnał dźwiękowy lub multimetr wskaże bardzo niską wartość rezystancji (bliską zeru), bezpiecznik termiczny jest sprawny. Brak sygnału dźwiękowego lub wskazanie "OL" (Over Limit) lub "1" oznacza, że bezpiecznik termiczny przepalił się, a rezystor jest uszkodzony.

Krok 4: Testowanie poszczególnych pinów odpowiadających za biegi dmuchawy

Rezystor ma zazwyczaj kilka pinów lub punktów styku, z których każdy odpowiada za jeden z biegów dmuchawy. Ustaw multimetr na pomiar rezystancji (Ω). Zmierz oporność między poszczególnymi pinami wtyczki, które podłączają się do wiązki elektrycznej samochodu. Poszukaj informacji o prawidłowych wartościach rezystancji dla Twojego modelu samochodu (często można je znaleźć w instrukcji serwisowej lub na forach internetowych). Sprawny rezystor powinien wykazywać pewną, zazwyczaj niską, wartość oporu dla każdego biegu (oprócz najwyższego, który może być podłączony bezpośrednio). Jeśli dla któregoś z pinów pomiar wykaże brak przejścia (nieskończoną rezystancję, "OL" lub "1"), oznacza to uszkodzenie tego konkretnego obwodu w rezystorze.

Co mówią wyniki pomiaru? Jak zinterpretować wskazania miernika

"OL" lub "1" na wyświetlaczu: co oznacza brak przejścia i pewna usterka?

Wskazanie "OL" (Over Limit) lub "1" na skrajnej lewej stronie wyświetlacza multimetru, gdy mierzysz rezystancję, jednoznacznie oznacza brak ciągłości obwodu. W kontekście rezystora dmuchawy jest to dowód na przerwę w obwodzie najczęściej przepalony bezpiecznik termiczny lub uszkodzona ścieżka. W takim przypadku rezystor jest na pewno uszkodzony i wymaga wymiany.

Niski opór, sygnał dźwiękowy – jak wygląda wynik sprawnego rezystora?

Sprawny rezystor dmuchawy, gdy jest poddawany testowi ciągłości, powinien wydać sygnał dźwiękowy. W trybie pomiaru rezystancji, dla każdego z biegów (oprócz najwyższego, który może być podłączony bezpośrednio), powinniśmy zaobserwować niską wartość oporu, zazwyczaj od kilku do kilkudziesięciu omów, w zależności od konstrukcji. Te wartości mogą się różnić w zależności od modelu samochodu i konkretnego rezystora.

Porównanie wyników z nowym rezystorem – ostateczne potwierdzenie diagnozy

Jeśli masz jakiekolwiek wątpliwości co do wyników pomiarów, najlepszym sposobem na ostateczne potwierdzenie diagnozy jest porównanie uzyskanych wartości z pomiarami nowego, sprawnego rezystora. Możesz to zrobić, jeśli masz dostęp do części zamiennej lub jeśli zdecydujesz się na zakup nowego elementu przed ostatecznym potwierdzeniem usterki. Pomiary nowego rezystora posłużą jako wzorzec.

Diagnoza postawiona: co robić, gdy rezystor jest uszkodzony?

Wymiana na nowy – dlaczego naprawa jest najczęściej nieopłacalna?

W przypadku uszkodzenia rezystora dmuchawy, zdecydowanie najczęściej zalecanym rozwiązaniem jest jego wymiana na nowy. Choć teoretycznie można by próbować naprawiać przepalony bezpiecznik termiczny, jest to zazwyczaj nieopłacalne i ryzykowne. Rezystory są stosunkowo tanimi częściami, a próby ich naprawy mogą prowadzić do dalszych awarii lub nieprawidłowego działania systemu wentylacji. Nowy rezystor gwarantuje pełną sprawność i bezpieczeństwo.

Jak dobrać odpowiedni rezystor do swojego modelu samochodu?

Aby dobrać właściwy rezystor do swojego samochodu, potrzebujesz kilku kluczowych informacji:

• Numer VIN pojazdu jest to unikalny identyfikator Twojego samochodu.
• Numer części OEM (Original Equipment Manufacturer) jeśli znasz oryginalny numer części, ułatwi to wyszukiwanie.
• Marka, model i rocznik samochodu.
• Typ silnika.

Upewnij się, że nowy rezystor jest w pełni kompatybilny z Twoim modelem auta. W razie wątpliwości skonsultuj się ze sprzedawcą części lub mechanikiem.

Montaż nowego elementu i testowanie działania nawiewu

Montaż nowego rezystora przebiega analogicznie do jego demontażu, ale w odwrotnej kolejności. Po zamontowaniu nowego elementu i podłączeniu kostki elektrycznej, podłącz ponownie akumulator. Następnie uruchom silnik i dokładnie przetestuj działanie nawiewu na wszystkich biegach. Sprawdź, czy wentylacja działa płynnie, bez niepokojących dźwięków i czy siła nawiewu jest odpowiednio regulowana.

To nie rezystor? Sprawdź te 3 inne możliwe przyczyny problemów z nawiewem

Przyczyna nr 1: Zacierający się silnik dmuchawy jako źródło problemu

Bardzo często przyczyną uszkodzenia rezystora jest zacierający się lub zanieczyszczony silnik dmuchawy. Gdy silnik pracuje z większym oporem, pobiera więcej prądu, co prowadzi do przegrzewania się rezystora i w konsekwencji do przepalenia jego bezpiecznika termicznego. Objawem zacierającego się silnika może być głośna praca, piszczenie lub słaby nawiew nawet na najwyższym biegu. Warto więc przy wymianie rezystora sprawdzić stan silnika dmuchawy.

Przyczyna nr 2: Przepalony bezpiecznik główny dmuchawy

Jeśli nawiew nie działa wcale, a problem nie leży w rezystorze, warto sprawdzić główny bezpiecznik odpowiedzialny za zasilanie dmuchawy. Zazwyczaj znajduje się on w skrzynce bezpieczników pod deską rozdzielczą lub w komorze silnika. Informacje o lokalizacji i oznaczeniu bezpiecznika znajdziesz w instrukcji obsługi pojazdu. Bezpiecznik można sprawdzić wizualnie (przepalony ma przerwany drucik) lub za pomocą multimetru w trybie ciągłości.

Przeczytaj również: Gdzie jest chłodnica w aucie? Zlokalizuj ją w 3 krokach!

Przyczyna nr 3: Usterka panelu sterowania lub przełącznika prędkości

W rzadszych przypadkach problem z nawiewem może wynikać z uszkodzenia samego panelu sterowania klimatyzacją lub ogrzewaniem, albo z awarii przełącznika prędkości dmuchawy. Objawami takiej usterki mogą być nieregularne działanie nawiewu, brak reakcji na zmiany biegów, błędy wyświetlane na panelu sterowania lub problemy z podświetleniem przycisków. Diagnostyka takiej usterki może wymagać bardziej zaawansowanej wiedzy i narzędzi.
