Jak ustawić sprzęgło C-360? Poradnik eksperta Dąbrowskiego

Jako doświadczony mechanik wiem, że prawidłowa regulacja sprzęgła w Ursusie C-360 to podstawa jego niezawodnej pracy. Ten artykuł to praktyczny, szczegółowy poradnik, który krok po kroku przeprowadzi Cię przez proces samodzielnego ustawienia sprzęgła. To umiejętność, która pozwoli Ci nie tylko zaoszczędzić na serwisie, ale przede wszystkim zapewnić płynną i efektywną pracę Twojej maszyny rolniczej.

Prawidłowe ustawienie sprzęgła w C-360: dlaczego jest tak ważne?

Z mojego doświadczenia wynika, że prawidłowa regulacja sprzęgła w Ursusie C-360 to jeden z najważniejszych aspektów dbałości o ten ciągnik. Nie chodzi tu tylko o komfort pracy operatora, choć ten jest oczywiście istotny. Przede wszystkim, dobrze ustawione sprzęgło gwarantuje bezpieczeństwo i znacząco wydłuża żywotność kluczowych podzespołów. Niewłaściwy luz czy nierównomierne ustawienie łapek prowadzi do przyspieszonego zużycia tarczy sprzęgłowej, docisku, a nawet skrzyni biegów. Pamiętajmy, że sprzęgło to serce układu napędowego, a jego precyzyjne działanie to fundament niezawodności w polu.

Jak rozpoznać, że sprzęgło w Twoim Ursusie woła o pomoc?

Zanim przystąpisz do regulacji, musisz wiedzieć, kiedy jest ona potrzebna. Ciągnik często sam daje sygnały, że coś jest nie tak ze sprzęgłem. Warto nauczyć się je rozpoznawać, aby szybko zareagować i uniknąć poważniejszych uszkodzeń. Oto najczęstsze objawy, które powinny wzbudzić Twoją czujność:

• Ślizganie się sprzęgła: Ciągnik traci moc, zwłaszcza pod obciążeniem, a obroty silnika rosną, mimo że maszyna nie przyspiesza. To klasyczny objaw braku luzu jałowego.
• Zgrzytanie przy zmianie biegów: Biegi wchodzą z trudem lub z wyraźnym zgrzytem, co świadczy o tym, że sprzęgło nie rozłącza się całkowicie, czyli "ciągnie".
• Problem z załączeniem lub rozłączeniem WOM: Jeśli wałek odbioru mocy nie chce się załączyć lub nie zatrzymuje się po wciśnięciu pedału do końca, to niemal pewny znak problemów z drugim stopniem sprzęgła.
• Nienaturalnie ciężko chodzący pedał sprzęgła: Jeśli musisz wkładać w pedał znacznie więcej siły niż zwykle, może to wskazywać na zużycie docisku lub łożyska wyciskowego.

Czym grozi jazda z niewyregulowanym sprzęgłem?

Ignorowanie powyższych objawów to prosta droga do kosztownych napraw. Jazda z niewyregulowanym sprzęgłem to jak jazda z zaciągniętym hamulcem ręcznym podzespoły pracują w nienaturalnych warunkach, co prowadzi do ich przyspieszonego zużycia. Najczęściej cierpi na tym tarcza sprzęgłowa, która ulega przegrzewaniu i ścieraniu, docisk, który traci swoje właściwości, oraz łożysko wyciskowe, które może się zablokować. W efekcie, zamiast prostej regulacji, czeka Cię wymiana całego zestawu sprzęgłowego, a to już znacznie większy wydatek i dłuższy przestój ciągnika. Dlatego zawsze powtarzam: lepiej zapobiegać niż leczyć.

Przygotowanie do regulacji sprzęgła: co musisz wiedzieć i mieć pod ręką?

Zanim w ogóle pomyślisz o kluczach, musisz się odpowiednio przygotować. Odpowiednie narzędzia i przede wszystkim świadomość bezpieczeństwa to podstawa każdej pracy serwisowej. Nie ma nic gorszego niż przerywanie pracy w połowie, bo czegoś brakuje, albo co gorsza, narażanie się na niebezpieczeństwo.

Niezbędne narzędzia, bez których nie zaczniesz pracy

• Klucze płaskie: Najczęściej potrzebne będą rozmiary 13, 17 i 19 mm. Bez nich nie odkręcisz śrub regulacyjnych ani nakrętek kontrujących.
• Szczelinomierz: Niezastąpiony do precyzyjnego ustawienia szczeliny między łapkami sprzęgłowymi a łożyskiem wyciskowym. To narzędzie decyduje o precyzji regulacji drugiego stopnia.
• Źródło światła: Latarka czołowa lub ręczna to absolutna konieczność, aby dobrze widzieć przez okienko rewizyjne i precyzyjnie operować narzędziami w ciasnej przestrzeni.

Kwestie bezpieczeństwa: Jak przygotować ciągnik do serwisu?

• Wyłącz silnik: To absolutny priorytet. Nigdy nie pracuj przy ciągniku z włączonym silnikiem.
• Zaciągnij hamulec ręczny: Upewnij się, że ciągnik jest unieruchomiony.
• Zabezpiecz ciągnik przed stoczeniem się: Dodatkowo podłóż kliny pod koła, zwłaszcza jeśli pracujesz na nierównym terenie.
• Upewnij się, że masz bezpieczne i stabilne stanowisko pracy: Unikaj pośpiechu i nieodpowiednich warunków.

Zrozumienie budowy: Jak działa dwustopniowe sprzęgło w C-360?

Sprzęgło w Ursusie C-360 jest dwustopniowe, co oznacza, że pełni dwie niezależne funkcje za pomocą jednego pedału. Pierwszy stopień, aktywowany przy początkowym wciśnięciu pedału, odpowiada za rozłączanie napędu jezdnego. Dzięki niemu możesz swobodnie zmieniać biegi i zatrzymywać ciągnik. Drugi stopień, który załącza się po głębszym wciśnięciu pedału, rozłącza napęd wałka odbioru mocy (WOM). Jest to kluczowe podczas pracy z maszynami napędzanymi WOM, umożliwiając ich zatrzymanie bez wyłączania silnika. Zrozumienie tej dwustopniowej konstrukcji jest fundamentalne dla prawidłowej regulacji.

Regulacja pierwszego stopnia sprzęgła jezdnego: przewodnik krok po kroku

Regulacja pierwszego stopnia sprzęgła jezdnego to podstawa płynnej jazdy i komfortowej zmiany biegów. To właśnie ten stopień decyduje o tym, czy biegi wchodzą lekko, bez zgrzytów, i czy ciągnik rusza płynnie. Zbyt mały luz na pedale spowoduje ślizganie się sprzęgła, zbyt duży utrudni wysprzęglenie.

Gdzie szukać śruby regulacyjnej? Lokalizacja kluczowych elementów

Śrubę regulacyjną pierwszego stopnia znajdziesz stosunkowo łatwo. Jest ona umieszczona na cięgnie, które łączy pedał sprzęgła z dźwignią przy obudowie sprzęgła. Zazwyczaj jest to długa śruba z nakrętką kontrującą, która pozwala na precyzyjne wydłużanie lub skracanie cięgna, a tym samym zmianę luzu na pedale.

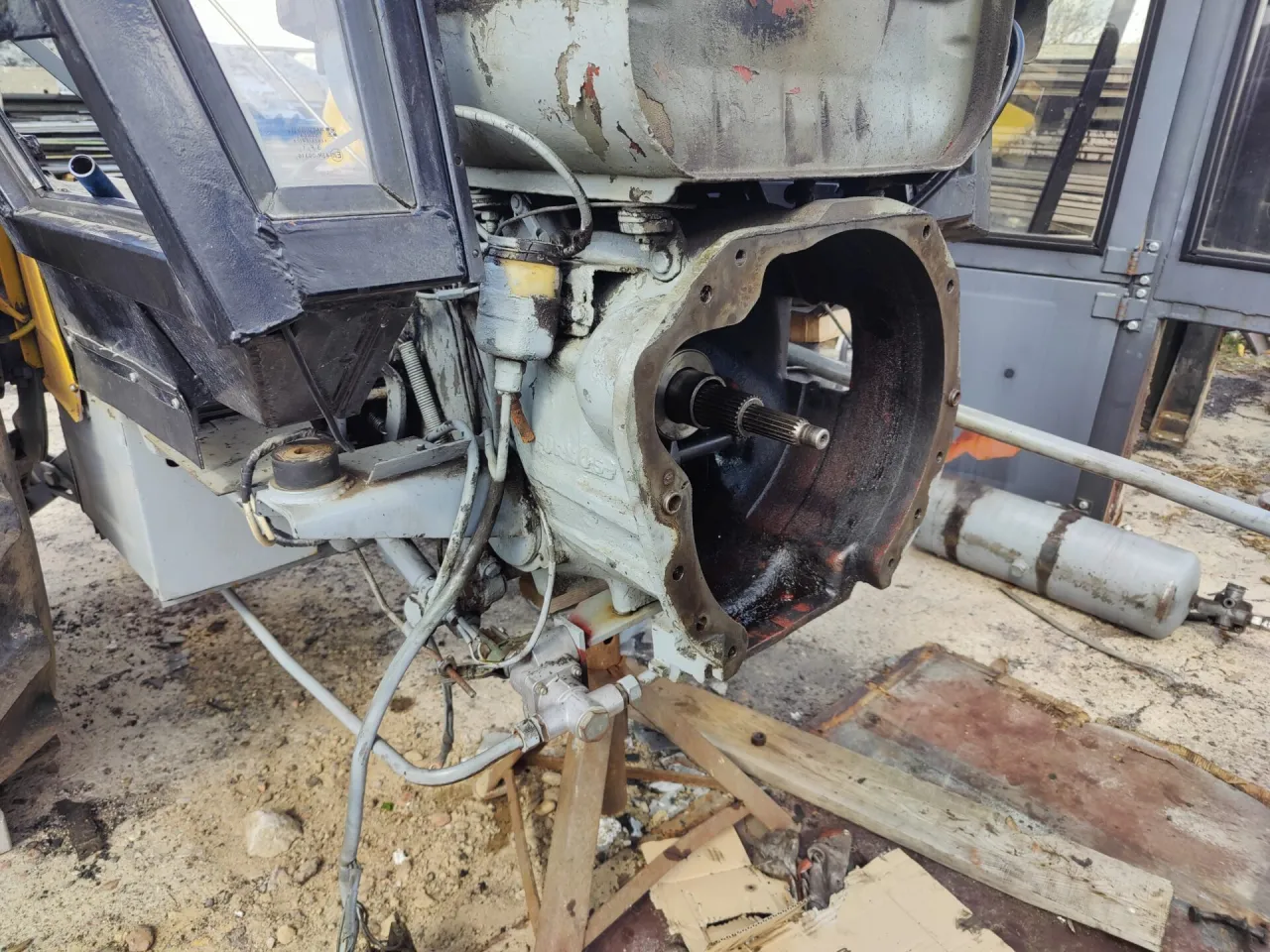

Jak precyzyjnie ustawić luz na pedale sprzęgła? (Wartość w mm)

Precyzyjne ustawienie luzu jałowego na pedale sprzęgła to klucz do sukcesu. Oto jak to zrobić krok po kroku:

1. Zlokalizuj śrubę regulacyjną: Odszukaj cięgno wychodzące od pedału sprzęgła i idące w stronę obudowy skrzyni biegów. Na nim znajdziesz śrubę z nakrętką kontrującą.
2. Zmierz aktualny luz: Zmierz, o ile pedał sprzęgła przesuwa się swobodnie, zanim poczujesz wyraźny opór. Użyj do tego miarki. Prawidłowa wartość to około 20-30 mm, mierzone na końcu pedału.
3. Poluzuj nakrętkę kontrującą: Za pomocą odpowiedniego klucza (zazwyczaj 17 lub 19 mm) poluzuj nakrętkę kontrującą, która zabezpiecza śrubę regulacyjną.
4. Wyreguluj luz:
   • Jeśli luz jest za mały (sprzęgło się ślizga), wykręcaj śrubę, aby wydłużyć cięgno i zwiększyć luz.
   • Jeśli luz jest za duży (biegi zgrzytają), wkręcaj śrubę, aby skrócić cięgno i zmniejszyć luz.
5. Sprawdź luz ponownie: Po każdej korekcie zmierz luz i upewnij się, że mieści się w zakresie 20-30 mm.
6. Dokręć nakrętkę kontrującą: Gdy uzyskasz prawidłowy luz, mocno dokręć nakrętkę kontrującą, aby zabezpieczyć śrubę przed samoczynnym odkręceniem.

Test poprawności: Skąd wiedzieć, że pierwszy stopień działa idealnie?

Po regulacji pierwszego stopnia, zawsze wykonuję szybki test. Włącz silnik i spróbuj zmieniać biegi na postoju. Biegi powinny wchodzić płynnie, bez żadnych zgrzytów i oporów. Pedał sprzęgła powinien mieć wyczuwalny luz jałowy, a następnie stawiać równomierny opór. Jeśli biegi nadal zgrzytają, luz jest prawdopodobnie za duży. Jeśli pedał jest "twardy" od razu, bez luzu jałowego, sprzęgło będzie się ślizgać. Pamiętaj, że to tylko wstępna weryfikacja pełny test nastąpi podczas jazdy próbnej.

Ustawienie drugiego stopnia WOM: najważniejszy etap regulacji

Regulacja drugiego stopnia sprzęgła, odpowiedzialnego za wałek odbioru mocy (WOM), jest często uznawana za trudniejszą i bardziej precyzyjną niż regulacja pierwszego stopnia. To tutaj decyduje się o tym, czy WOM będzie załączał się i rozłączał prawidłowo, co jest kluczowe dla pracy z maszynami rolniczymi. Niewłaściwe ustawienie może prowadzić do uszkodzeń zarówno sprzęgła, jak i napędzanych maszyn.

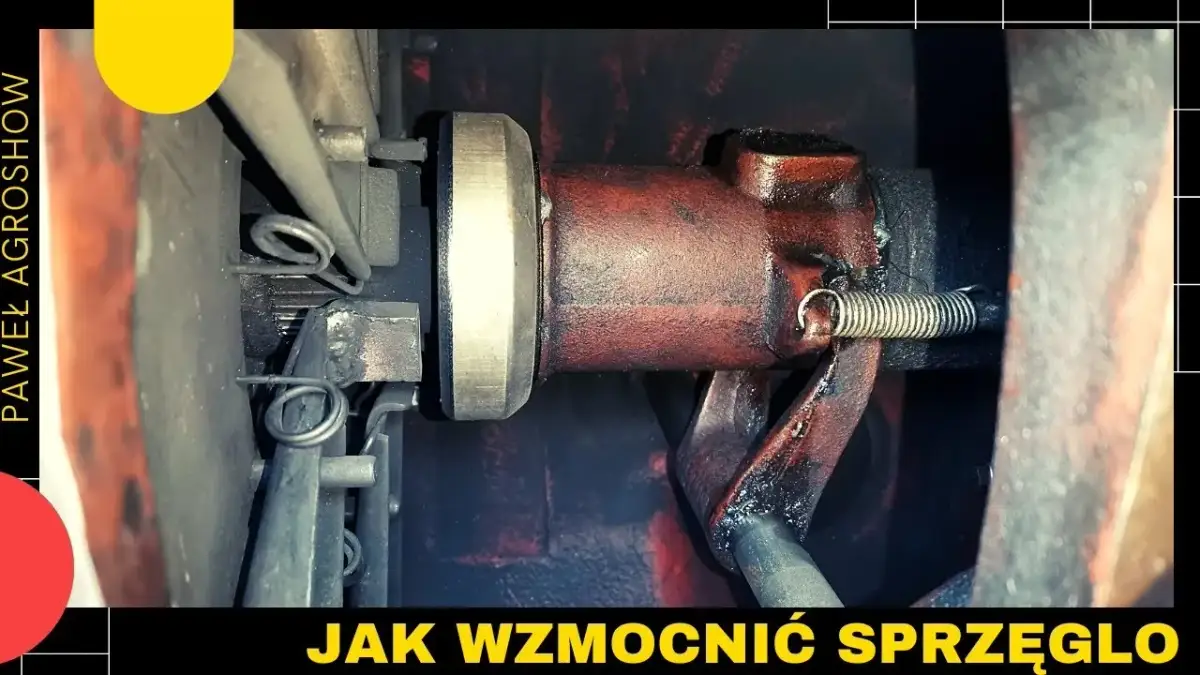

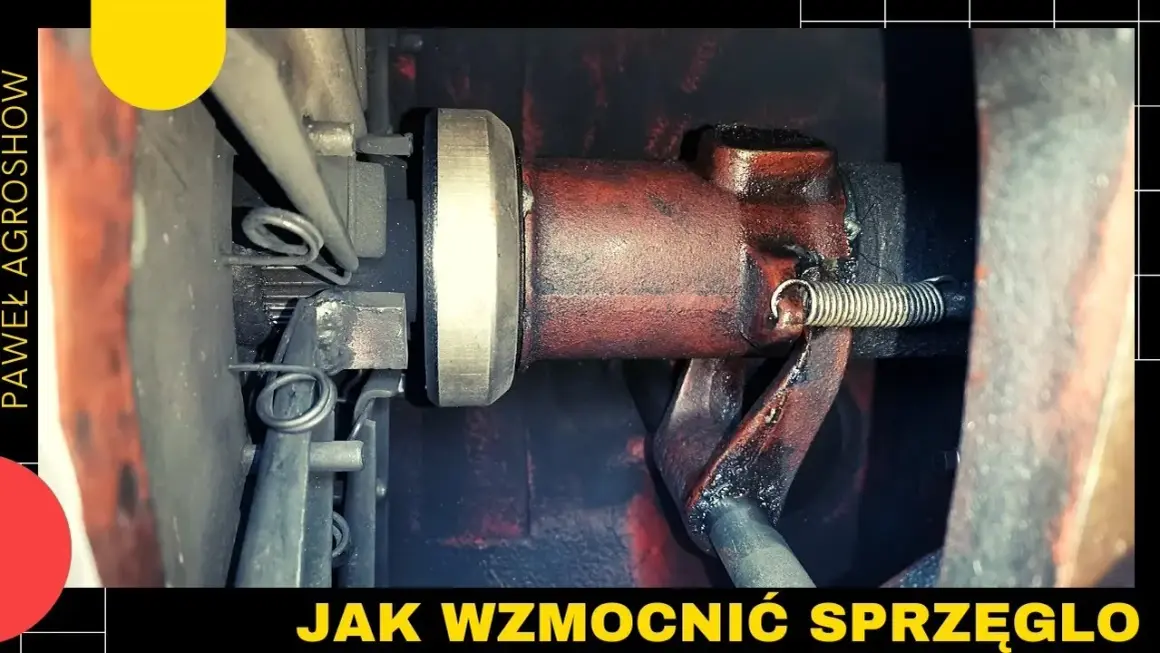

Dostęp do łapek sprzęgłowych: Praca przez okienko inspekcyjne

Aby wyregulować łapki sprzęgłowe drugiego stopnia, musisz uzyskać do nich dostęp. W Ursusie C-360 odbywa się to poprzez specjalny otwór inspekcyjny, zlokalizowany zazwyczaj z lewej strony obudowy sprzęgła. Okienko to jest zazwyczaj zaślepione pokrywką, którą należy odkręcić. Przygotuj sobie dobre źródło światła, ponieważ praca w tej przestrzeni wymaga precyzji i dobrej widoczności.

Jak idealnie wyregulować odległość łapek od łożyska? (Technika i wymiary)

Regulacja łapek sprzęgłowych wymaga cierpliwości i precyzji. Pamiętaj, że wszystkie trzy łapki muszą być ustawione równo. Oto jak to zrobić:

1. Zlokalizuj łapki sprzęgłowe: Przez okienko inspekcyjne obróć kołem zamachowym (lub poproś kogoś o delikatne przekręcenie silnika kluczem na wale), aby po kolei uzyskać dostęp do każdej z trzech łapek sprzęgłowych.
2. Zmierz szczelinę: Użyj szczelinomierza, aby zmierzyć odległość między końcem łapki sprzęgłowej a powierzchnią łożyska wyciskowego. Prawidłowa szczelina powinna wynosić około 1,5-2 mm.
3. Poluzuj nakrętkę kontrującą: Na każdej łapce znajdziesz śrubę regulacyjną z nakrętką kontrującą (zazwyczaj klucz 13 mm). Poluzuj ją.
4. Wyreguluj łapkę: Wkręcając lub wykręcając śrubę regulacyjną, ustaw prawidłową szczelinę 1,5-2 mm. Pamiętaj, aby robić to bardzo precyzyjnie.
5. Dokręć nakrętkę kontrującą: Po ustawieniu prawidłowej szczeliny, mocno dokręć nakrętkę kontrującą, trzymając śrubę regulacyjną, aby nie zmienić ustawienia.
6. Powtórz dla pozostałych łapek: Obróć kołem zamachowym i powtórz kroki 2-5 dla pozostałych dwóch łapek. Kluczowe jest, aby wszystkie trzy łapki były ustawione identycznie!
7. Sprawdź skok pedału WOM: Po zakończeniu regulacji, wciśnij pedał sprzęgła do końca. Skok pedału do momentu załączenia WOM (czyli wyraźnego oporu) powinien wynosić około 40-50 mm.

Na co zwrócić szczególną uwagę, aby uniknąć błędów?

• Równomierne ustawienie: To najważniejsza zasada. Nierówno ustawione łapki spowodują nierównomierne zużycie tarczy sprzęgłowej i problemy z wysprzęglaniem WOM. Poświęć czas, aby każda łapka miała taką samą szczelinę.
• Precyzja pomiaru: Używaj szczelinomierza z rozwagą. Nawet niewielka różnica w ustawieniu może mieć znaczenie.
• Dokręcanie kontry: Zawsze mocno dokręcaj nakrętki kontrujące. Luźna kontra może doprowadzić do samoczynnej zmiany ustawień podczas pracy ciągnika.
• Czystość: Upewnij się, że w okienku rewizyjnym nie ma brudu ani oleju, który mógłby utrudnić precyzyjną pracę.

Najczęstsze problemy ze sprzęgłem w C-360 i ich rozwiązania

Nawet po prawidłowej regulacji, czasem pojawiają się problemy, które mogą świadczyć o głębszych usterkach. Kluczem do skutecznej naprawy jest prawidłowa diagnoza. Jako Kazimierz Dąbrowski, zawsze powtarzam, że zrozumienie objawów to połowa sukcesu w mechanice. Dzięki temu oszczędzasz czas i pieniądze, nie wymieniając niepotrzebnie sprawnych części.

Sprzęgło się ślizga: Jak zdiagnozować i usunąć przyczynę?

Ślizgające się sprzęgło to jeden z najczęstszych problemów, który objawia się utratą mocy ciągnika, zwłaszcza pod obciążeniem. Słyszysz, jak silnik wchodzi na wysokie obroty, ale ciągnik nie przyspiesza adekwatnie.

• Diagnoza: Utrata mocy, wzrost obrotów silnika bez odpowiedniego wzrostu prędkości jazdy.
• Najczęstsza przyczyna: Zbyt mały lub całkowity brak luzu jałowego na pedale sprzęgła. Może to być również zużyta tarcza sprzęgłowa, ale najpierw zawsze sprawdzamy luz.
• Rozwiązanie: Wyreguluj pierwszy stopień sprzęgła, zwiększając luz jałowy na pedale do wartości 20-30 mm, zgodnie z instrukcją powyżej. Jeśli regulacja nie pomaga, konieczna może być wymiana tarczy sprzęgłowej.

Zgrzyt przy zmianie biegów: Dlaczego sprzęgło "ciągnie" i jak to naprawić?

Zgrzytanie przy zmianie biegów to irytujący i szkodliwy objaw. Oznacza, że sprzęgło nie rozłącza się całkowicie, czyli "ciągnie" napęd, co prowadzi do szybkiego zużycia synchronizatorów i kół zębatych skrzyni biegów.

• Diagnoza: Trudności z włączeniem biegów, zgrzytanie podczas ich zmiany, zwłaszcza na niższych przełożeniach.
• Możliwe przyczyny: Zbyt duży luz jałowy na pedale sprzęgła (co uniemożliwia pełne wysprzęglenie) lub nierówno ustawione łapki sprzęgłowe drugiego stopnia, które blokują pełne rozłączenie.
• Rozwiązanie:
  • Sprawdź i wyreguluj luz jałowy pedału sprzęgła (pierwszy stopień), zmniejszając go, jeśli jest za duży.
  • Jeśli problem nadal występuje, skontroluj i precyzyjnie wyreguluj łapki sprzęgłowe drugiego stopnia, upewniając się, że wszystkie są ustawione równo na 1,5-2 mm.

WOM nie chce się wyłączyć: Co poszło nie tak z regulacją II stopnia?

Problem z wałkiem odbioru mocy, który nie chce się załączyć lub rozłączyć, jest bezpośrednio związany z drugim stopniem sprzęgła. To sygnał, że regulacja łapek sprzęgłowych jest błędna.

• Diagnoza: Wałek odbioru mocy nie załącza się pomimo wciśnięcia pedału do końca, lub nie zatrzymuje się po wciśnięciu pedału do oporu.
• Przyczyna: Błędne ustawienie łapek sprzęgłowych drugiego stopnia (zbyt duża szczelina lub nierówne ustawienie).
• Rozwiązanie: Ponownie wyreguluj łapki sprzęgłowe drugiego stopnia, upewniając się, że szczelina wynosi precyzyjnie 1,5-2 mm dla każdej łapki i są one ustawione równo.

Pedał sprzęgła chodzi nienaturalnie ciężko: co to oznacza?

Jeśli pedał sprzęgła wymaga nienaturalnie dużej siły do wciśnięcia, to zazwyczaj zły znak. W tym przypadku sama regulacja może nie wystarczyć, a problem leży głębiej.

• Diagnoza: Pedał sprzęgła jest "twardy", wymaga dużego nacisku, aby go wcisnąć.
• Możliwe przyczyny: Zużycie docisku sprzęgła (sprężyny dociskowe tracą elastyczność), uszkodzenie łożyska wyciskowego (zaciera się) lub problem z mechanizmem pedału/cięgna (rdza, brak smarowania).
• Rozwiązanie: W przypadku zużycia docisku lub łożyska wyciskowego, konieczna jest wymiana tych podzespołów. Regulacja w tym przypadku nie przyniesie poprawy. Warto sprawdzić i nasmarować mechanizm pedału i cięgna, ale to rzadko jest główną przyczyną tak dużego oporu.

Finalna kontrola i jazda próbna: upewnij się, że wszystko jest w porządku

Zawsze powtarzam moim klientom: regulacja to jedno, ale weryfikacja to drugie. Nigdy nie oddawaj ciągnika do pracy bez dokładnej kontroli i jazdy próbnej. To ostatni, ale równie ważny etap, który zapewni Ci pewność, że wszystko działa jak należy i że ciągnik jest bezpieczny w eksploatacji.

Co sprawdzić bezpośrednio po zakończeniu regulacji?

• Luz jałowy pedału sprzęgła: Upewnij się, że nadal wynosi 20-30 mm.
• Płynność włączania biegów: Na postoju sprawdź, czy biegi wchodzą lekko i bez zgrzytów.
• Działanie WOM: Włącz silnik i sprawdź, czy WOM załącza się i rozłącza płynnie po wciśnięciu pedału do końca.
• Brak ślizgania: Przy włączonym silniku i wciśniętym pedale sprzęgła, nie powinno być słychać żadnych niepokojących dźwięków ani czuć drgań.
• Dokręcone nakrętki kontrujące: Sprawdź, czy wszystkie nakrętki kontrujące na śrubach regulacyjnych są mocno dokręcone.

Jak powinna wyglądać jazda testowa, by potwierdzić sukces?

Jazda próbna to prawdziwy sprawdzian Twojej pracy. Nie wystarczy przejechać się kawałek po podwórku. Musisz symulować warunki pracy, aby mieć pewność, że sprzęgło działa poprawnie w różnych sytuacjach:

Rozpocznij od jazdy na różnych biegach, zwracając uwagę na płynność ich zmiany i brak zgrzytów. Następnie obciąż ciągnik podepnij jakąś maszynę lub wjedź pod niewielkie wzniesienie. Sprawdź, czy sprzęgło nie ślizga się pod obciążeniem. Na koniec przetestuj wałek odbioru mocy (WOM) załącz go i rozłącz kilkukrotnie, upewniając się, że działa bez zarzutu. Zwróć uwagę na to, czy pedał sprzęgła wraca do pozycji wyjściowej i czy nie ma żadnych niepokojących hałasów.

Przeczytaj również: Miękki pedał sprzęgła? Odpowietrz go sam! Poradnik eksperta.

Kiedy regulacja to za mało, czyli objawy wskazujące na konieczność wymiany sprzęgła

Niestety, czasem zdarza się, że nawet perfekcyjna regulacja nie rozwiązuje problemu. To sygnał, że zużycie podzespołów jest już na tyle duże, że konieczna jest ich wymiana. Jako mechanik, zawsze wolę uczciwie powiedzieć, kiedy regulacja to za mało. Oto objawy, które wskazują na konieczność wymiany sprzęgła:

• Ciągłe ślizganie się sprzęgła: Pomimo prawidłowej regulacji luzu jałowego, sprzęgło nadal ślizga się pod obciążeniem. To zazwyczaj oznacza zużytą tarczę sprzęgłową.
• Hałasy ze sprzęgła: Dziwne szumy, stuki lub zgrzyty dochodzące z obudowy sprzęgła, zwłaszcza po wciśnięciu pedału. Może to wskazywać na uszkodzone łożysko wyciskowe lub docisk.
• Bardzo twardy pedał sprzęgła: Jeśli pedał stawia ogromny opór, nawet po sprawdzeniu mechanizmu cięgna, prawdopodobnie zużyty jest docisk.
• Niemożność prawidłowej regulacji: Jeśli nie jesteś w stanie uzyskać prawidłowych wartości luzu lub szczeliny na łapkach, mimo prób regulacji, oznacza to, że podzespoły są już zbyt zużyte lub uszkodzone.

W takich przypadkach, niestety, konieczna jest bardziej zaawansowana interwencja serwisowa, często wymagająca rozpołowienia ciągnika i wymiany tarczy sprzęgłowej, docisku oraz łożyska wyciskowego. Pamiętaj, że regularna kontrola i wczesna regulacja mogą znacznie opóźnić ten moment.
