Kąt wyprzedzenia zapłonu: Jak działa i dlaczego jest kluczowy?

Kąt wyprzedzenia zapłonu to jeden z tych parametrów, o których często zapominamy, a który ma fundamentalne znaczenie dla prawidłowej pracy i długowieczności każdego silnika spalinowego. Od jego właściwego ustawienia zależy nie tylko moc i kultura pracy jednostki napędowej, ale także jej spalanie, a nawet ryzyko wystąpienia kosztownych awarii. W tym artykule przybliżę Wam, czym dokładnie jest ten tajemniczy kąt, jak wpływa na silnik i jak rozpoznać, gdy jego ustawienie odbiega od ideału.

Dlaczego prawidłowy kąt wyprzedzenia zapłonu to sekret mocy i trwałości Twojego silnika?

W świecie motoryzacji, gdzie liczy się każdy koń mechaniczny i każda kropla paliwa, optymalizacja pracy silnika jest kluczowa. Jednym z najbardziej niedocenianych, a jednocześnie niezwykle istotnych czynników wpływających na jego wydajność i żywotność jest właśnie kąt wyprzedzenia zapłonu. To precyzyjne ustawienie decyduje o tym, jak efektywnie energia ze spalanej mieszanki paliwowo-powietrznej jest przekazywana na wał korbowy, a tym samym jak mocny i oszczędny jest nasz pojazd.

Co to jest kąt wyprzedzenia zapłonu i dlaczego nie może być zerowy?

Kąt wyprzedzenia zapłonu to kluczowy parametr w pracy silników spalinowych, definiowany jako kąt obrotu wału korbowego między momentem przeskoku iskry na świecy zapłonowej a momentem, w którym tłok osiąga swoje Górne Martwe Położenie (GMP). Inicjacja zapłonu musi nastąpić z odpowiednim wyprzedzeniem, ponieważ spalanie mieszanki paliwowo-powietrznej wymaga czasu. Gdyby iskra pojawiła się dokładnie w momencie, gdy tłok jest w GMP, mieszanka nie zdążyłaby się w pełni spalić, a ciśnienie powstałe w wyniku detonacji nie zostałoby optymalnie wykorzystane do popchnięcia tłoka w dół. Dlatego właśnie zapłon musi być zainicjowany wcześniej, aby maksymalne ciśnienie w cylindrze wystąpiło tuż po minięciu przez tłok GMP, co pozwala na najbardziej efektywne wykorzystanie energii.

Od aparatu zapłonowego do komputera – krótka historia ewolucji sterowania zapłonem

Systemy sterowania zapłonem przeszły długą drogę ewolucji. W starszych konstrukcjach, jeszcze z lat 80. czy 90., za regulację kąta wyprzedzenia zapłonu odpowiadały aparaty zapłonowe. Były one wyposażone w mechanizmy odśrodkowe, które w zależności od prędkości obrotowej silnika, zmieniały kąt wyprzedzenia zapłonu, oraz mechanizmy podciśnieniowe, które korygowały ten kąt w zależności od obciążenia silnika. W dzisiejszych czasach, w nowoczesnych silnikach, rolę tę przejął w pełni elektroniczny sterownik silnika, czyli ECU (Engine Control Unit). Na podstawie danych z licznych czujników takich jak czujnik położenia wału korbowego, czujnik położenia wałka rozrządu, czujnik obciążenia silnika (np. MAP sensor), czujnik temperatury, a przede wszystkim czujnik spalania stukowego ECU na bieżąco analizuje warunki pracy i dobiera optymalny kąt wyprzedzenia zapłonu z precyzyjnie zaprogramowanej mapy zapłonu. To właśnie ta elektroniczna precyzja pozwala na osiągnięcie najlepszych parametrów pracy silnika w każdych warunkach.

GMP, suw pracy, spalanie – jak kąt zapłonu wpływa na każdy cykl pracy silnika?

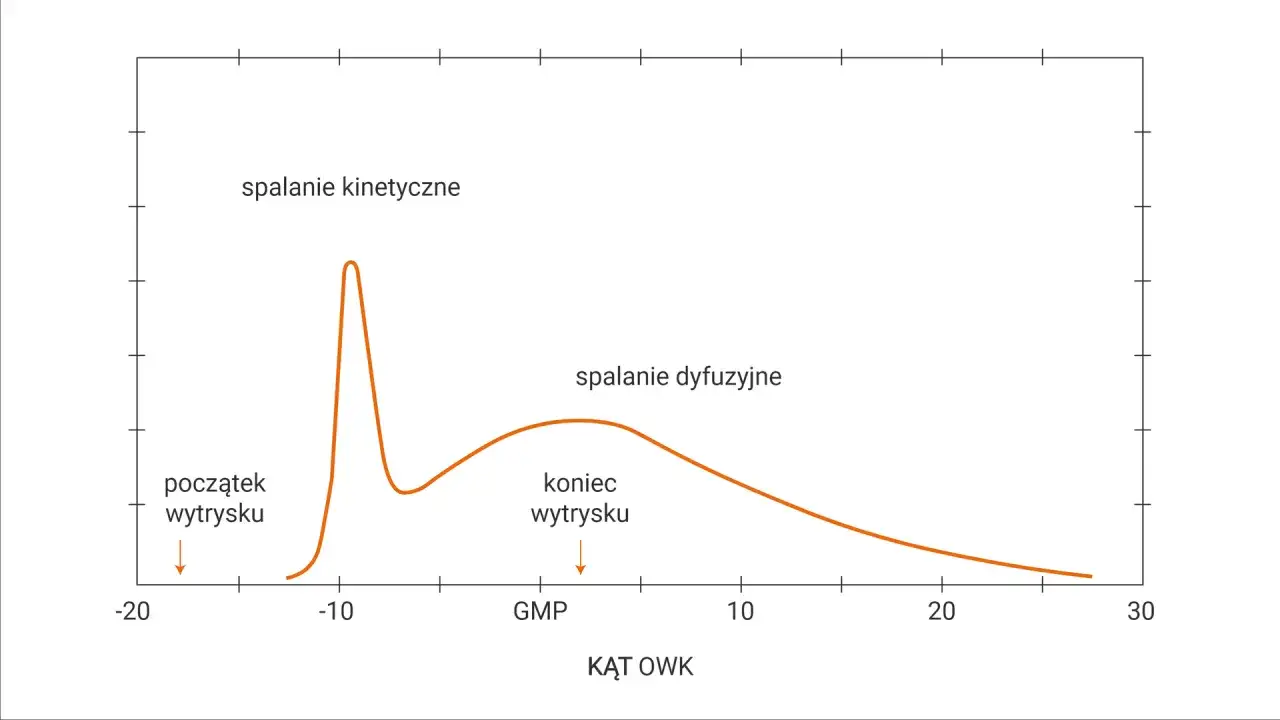

Każdy cykl pracy silnika spalinowego jest starannie zaplanowanym procesem, a kąt wyprzedzenia zapłonu odgrywa w nim rolę dyrygenta. Celem jest osiągnięcie momentu, w którym ciśnienie w cylindrze jest najwyższe, a dzieje się to tuż po tym, jak tłok minie Górne Martwe Położenie (GMP) podczas suwu pracy. Aby to osiągnąć, iskra musi pojawić się z wyprzedzeniem. Wyobraźmy sobie to tak: mieszanka paliwowo-powietrzna potrzebuje chwili, aby się zapalić i zacząć się spalać. Jeśli zapłon nastąpi dokładnie w GMP, spalanie będzie dopiero się rozpoczynać, gdy tłok już zacznie opadać, co oznacza utratę części energii. Jeśli jednak iskra pojawi się wcześniej, spalanie będzie w pełni rozwinięte w momencie, gdy tłok zaczyna swój ruch w dół, co przekłada się na maksymalne ciśnienie działające na tłok i efektywne przekazanie mocy na wał korbowy. To właśnie prawidłowo dobrany kąt wyprzedzenia zapłonu gwarantuje, że energia ze spalania jest wykorzystywana w najbardziej efektywny sposób.

Jak rozpoznać, że kąt zapłonu w Twoim aucie jest źle ustawiony? Kluczowe objawy

Niewłaściwe ustawienie kąta wyprzedzenia zapłonu, niezależnie od tego, czy jest to zapłon zbyt wczesny, czy zbyt późny, zawsze odbija się negatywnie na pracy silnika. Na szczęście, objawy te są często na tyle charakterystyczne, że nawet mniej doświadczony kierowca może je zauważyć i zorientować się, że coś jest nie tak. Ignorowanie tych sygnałów może prowadzić do pogorszenia osiągów, zwiększonego zużycia paliwa, a w najgorszym wypadku do poważnych i kosztownych uszkodzeń jednostki napędowej.

Zbyt wczesny zapłon: czy słyszysz metaliczne "stukanie" przy przyspieszaniu?

Gdy kąt wyprzedzenia zapłonu jest zbyt duży, iskra pojawia się na świecy zapłonowej w momencie, gdy tłok jeszcze nie osiągnął Górnego Martwego Położenia (GMP) i nadal porusza się w górę. W takiej sytuacji, rosnące ciśnienie powstające w wyniku spalania mieszanki zaczyna działać na tłok w kierunku przeciwnym do jego ruchu. To właśnie to zjawisko nazywamy spalaniem stukowym lub detonacyjnym. Jest ono niezwykle szkodliwe dla silnika i objawia się charakterystycznym, metalicznym "stukaniem" lub "dzwonieniem" dochodzącym z komory spalania, szczególnie słyszalnym podczas przyspieszania lub pod obciążeniem. Jest to sygnał alarmowy, którego nie wolno lekceważyć.

Symptomy zbyt wczesnego zapłonu: spadek mocy, szarpanie i ryzyko poważnej awarii

Nadmierne wyprzedzenie zapłonu to nie tylko nieprzyjemne dźwięki. Konsekwencje mogą być znacznie poważniejsze i wpływać na codzienne użytkowanie pojazdu:

• Spadek mocy: Mimo że zapłon jest inicjowany wcześniej, ciśnienie spalania działa wstecznie na tłok, co powoduje utratę mocy i gorszą dynamikę pojazdu.
• Wzrost temperatury: Spalanie stukowe generuje dodatkowe ciepło, co prowadzi do podwyższenia temperatury w komorze spalania i może obciążać układ chłodzenia.
• Zwiększone zużycie paliwa: Niewłaściwe spalanie i konieczność dostarczenia większej ilości paliwa, aby zrekompensować straty mocy, skutkują wyższym spalaniem.
• Ryzyko uszkodzenia: Długotrwałe spalanie stukowe może doprowadzić do uszkodzenia tłoków (nadtopienie, pęknięcie), zaworów (przegrzanie, przypalenie), a także uszczelki pod głowicą.

Zbyt późny zapłon: dlaczego auto stało się "mułowate" i więcej pali?

Z drugiej strony, gdy kąt wyprzedzenia zapłonu jest zbyt mały, iskra pojawia się na świecy zapłonowej zbyt późno gdy tłok jest już znacznie poniżej Górnego Martwego Położenia (GMP) podczas suwu pracy. Oznacza to, że proces spalania mieszanki rozpoczyna się z opóźnieniem, a maksymalne ciśnienie w cylindrze powstaje, gdy tłok jest już w połowie drogi w dół. W efekcie, siła ekspansji gazów nie jest w pełni wykorzystywana do napędzania wału korbowego. Silnik traci moc, staje się "mułowaty", a jego praca może być nierówna. Dodatkowo, część energii, która powinna zostać zamieniona na pracę mechaniczną, może zostać zmarnowana w postaci ciepła lub przenieść się do układu wydechowego.

Symptomy zbyt późnego zapłonu: nierówna praca, "strzały w wydech" i przegrzewanie się katalizatora

Niewłaściwe ustawienie zapłonu w kierunku zbyt późnego również generuje szereg niepożądanych efektów:

• Znaczący spadek mocy: Brak optymalnego wykorzystania energii spalania prowadzi do odczuwalnego osłabienia dynamiki pojazdu.
• Wzrost zużycia paliwa: Aby osiągnąć pożądaną moc, silnik musi pracować ciężej, co przekłada się na większe zużycie paliwa.
• Niestabilna praca silnika: Szczególnie na niskich obrotach lub podczas postoju, silnik może pracować nierówno, "falować" obrotami.
• Proces spalania przenoszący się do układu wydechowego: Niespalona mieszanka, która dociera do gorącego układu wydechowego, może ulec samozapłonowi, powodując charakterystyczne "strzały" lub "prztykanie" z rury wydechowej.
• Ryzyko przegrzania i uszkodzenia katalizatora: Nadmierna ilość niespalonego paliwa trafiająca do katalizatora może spowodować jego przegrzanie, a w konsekwencji uszkodzenie.

Od czego zależy optymalna wartość kąta wyprzedzenia zapłonu?

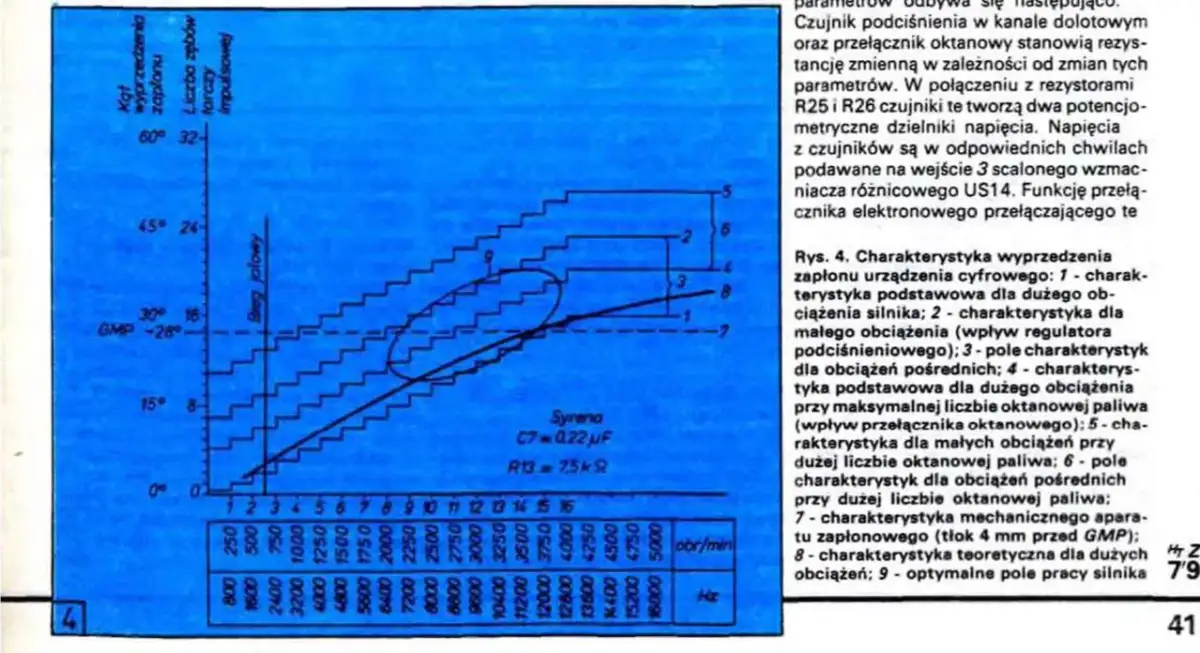

Wartość kąta wyprzedzenia zapłonu, która jest optymalna dla silnika, nie jest stała. To dynamicznie zmienna wielkość, która musi być precyzyjnie dostosowywana do aktualnych warunków pracy jednostki napędowej. Współczesne systemy zarządzania silnikiem, kierowane przez ECU, potrafią na bieżąco analizować te warunki i korygować kąt zapłonu, aby zapewnić najlepszą możliwą wydajność i bezpieczeństwo. Kluczowe czynniki wpływające na tę optymalną wartość to przede wszystkim prędkość obrotowa silnika oraz jego obciążenie.

Prędkość obrotowa silnika: dlaczego im szybciej, tym zapłon musi być wcześniej?

Zależność między prędkością obrotową silnika a wymaganym kątem wyprzedzenia zapłonu jest dość intuicyjna. Im wyższe obroty silnika, tym krótszy jest czas dostępny na wykonanie jednego cyklu pracy. Oznacza to, że mieszanka paliwowo-powietrzna ma mniej czasu na całkowite spalenie się od momentu inicjacji iskry do momentu, gdy tłok osiągnie GMP. Aby zapewnić, że spalanie zakończy się w optymalnym momencie (tuż po GMP), zapłon musi zostać zainicjowany wcześniej. W praktyce oznacza to, że wraz ze wzrostem prędkości obrotowej wału korbowego, kąt wyprzedzenia zapłonu musi być stopniowo zwiększany. Jest to jedna z podstawowych funkcji mechanizmów regulacyjnych w starszych aparatach zapłonowych i jedna z głównych map w sterowniku ECU nowoczesnych silników.

Obciążenie silnika: jak zmienia się kąt, gdy jedziesz pod górę, a jak podczas hamowania silnikiem?

Obciążenie silnika to kolejny kluczowy czynnik, który wpływa na optymalny kąt wyprzedzenia zapłonu. Kiedy silnik pracuje pod dużym obciążeniem, na przykład podczas jazdy pod górę, lub gdy kierowca mocno naciska na pedał gazu, mieszanka paliwowo-powietrzna jest gęstsza i ma większą tendencję do spalania stukowego. W takich warunkach ECU musi ostrożniej dobierać kąt zapłonu, często go opóźniając, aby zapobiec detonacji i chronić silnik. Z drugiej strony, podczas hamowania silnikiem, gdy przepustnica jest niemal zamknięta, obciążenie jest minimalne. Wtedy ECU może pozwolić sobie na większe wyprzedzenie zapłonu, aby zoptymalizować proces spalania i poprawić efektywność energetyczną. Sterownik bierze pod uwagę dane z różnych czujników, takich jak czujnik ciśnienia w kolektorze dolotowym (MAP sensor) czy położenia pedału przyspieszenia, aby precyzyjnie określić aktualne obciążenie silnika.

Rola czujnika spalania stukowego (knock sensor) – cichy strażnik silnika

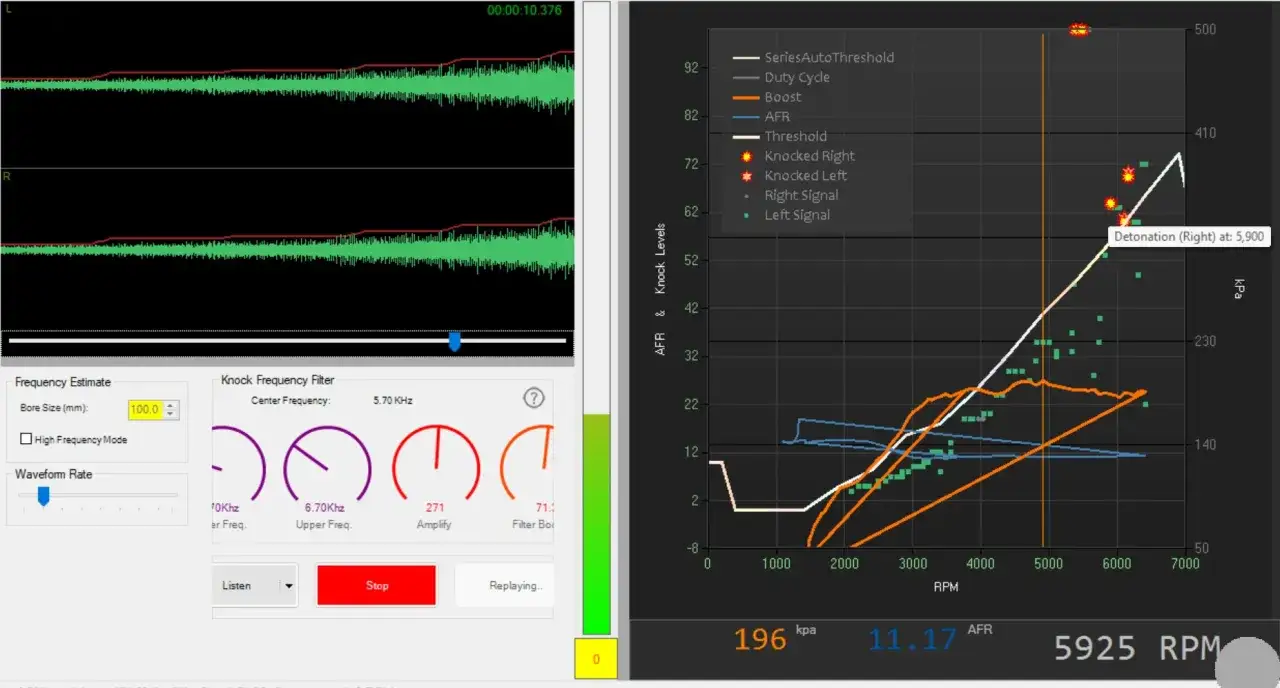

Czujnik spalania stukowego, znany również jako "knock sensor", jest jednym z najważniejszych elementów nowoczesnych systemów zarządzania silnikiem. Jego zadaniem jest wykrywanie niebezpiecznych drgań generowanych przez spalanie stukowe w komorze spalania. Kiedy czujnik zarejestruje charakterystyczne dla detonacji wibracje, natychmiast wysyła sygnał do sterownika silnika (ECU). ECU, otrzymując taką informację, błyskawicznie reaguje, opóźniając kąt wyprzedzenia zapłonu. Ta szybka korekta zapobiega dalszemu rozwojowi spalania stukowego i chroni silnik przed potencjalnymi uszkodzeniami, takimi jak uszkodzenie tłoków czy zaworów. Czujnik spalania stukowego działa jak cichy strażnik, który nieustannie monitoruje proces spalania i interweniuje w razie potrzeby.

Regulacja kąta wyprzedzenia zapłonu w praktyce: od klasyków po nowoczesne auta

Sposób regulacji i diagnostyki kąta wyprzedzenia zapłonu znacząco różni się w zależności od wieku i zaawansowania technologicznego pojazdu. Od prostych, manualnych metod stosowanych w starszych samochodach, po zaawansowane systemy diagnostyki komputerowej w autach produkowanych współcześnie, każdy właściciel samochodu powinien mieć świadomość, jak ten parametr jest kontrolowany i jakie narzędzia są do tego wykorzystywane.

Starsze samochody: jak ustawić zapłon za pomocą lampy stroboskopowej?

W samochodach wyposażonych w tradycyjny aparat zapłonowy, regulacja kąta wyprzedzenia zapłonu odbywała się zazwyczaj manualnie, przy użyciu specjalnej lampy stroboskopowej. Proces ten polegał na podłączeniu lampy do układu zapłonowego, a następnie uruchomieniu silnika. Lampa, zasilana z akumulatora i podłączona do przewodu wysokiego napięcia świecy zapłonowej pierwszego cylindra, emitowała błyski światła synchronizowane z iskrą. Kierowca lub mechanik obserwował znaczniki umieszczone na kole zamachowym lub kole pasowym wału korbowego. Właściwy kąt zapłonu był osiągany poprzez obracanie aparatem zapłonowym (po wcześniejszym poluzowaniu śruby mocującej), aż do momentu, gdy odpowiedni znacznik na kole pokrywał się ze stałym wskaźnikiem na obudowie silnika. Była to metoda wymagająca pewnej wprawy, ale skuteczna w swoim czasie.

Nowoczesne silniki: czy można i jak modyfikować mapy zapłonu w sterowniku ECU?

Współczesne samochody zrewolucjonizowały sposób zarządzania zapłonem. Tutaj za optymalizację kąta wyprzedzenia zapłonu odpowiada sterownik silnika (ECU), który na podstawie danych z wielu czujników dynamicznie dostosowuje ten parametr. Czy można zatem modyfikować mapy zapłonu w ECU? Tak, jest to możliwe i jest to podstawa tzw. chiptuningu. Specjaliści za pomocą specjalistycznego oprogramowania mogą zmieniać parametry zapisane w pamięci ECU, w tym mapy zapłonu, aby dostosować je do innych modyfikacji silnika lub po prostu w celu zwiększenia jego mocy. Należy jednak pamiętać, że jest to operacja wymagająca ogromnej wiedzy i doświadczenia. Nieprawidłowa modyfikacja map zapłonu może prowadzić do poważnych uszkodzeń silnika, spalania stukowego, a nawet skrócenia jego żywotności. Dlatego takie działania powinny być przeprowadzane wyłącznie przez wykwalifikowanych tunerów.

Diagnostyka komputerowa – jak odczytać i zinterpretować dane dotyczące kąta zapłonu?

Dzięki rozwojowi technologii diagnostycznej, odczytanie aktualnego kąta wyprzedzenia zapłonu w nowoczesnym samochodzie jest stosunkowo proste. Za pomocą interfejsu diagnostycznego (np. OBD-II) podłączonego do gniazda diagnostycznego pojazdu i odpowiedniego oprogramowania na komputerze lub smartfonie, można w czasie rzeczywistym obserwować wiele parametrów pracy silnika. Wśród nich znajduje się również kąt wyprzedzenia zapłonu. Odczytując tę wartość, można sprawdzić, czy sterownik silnika pracuje prawidłowo i czy nie występują problemy związane z zapłonem. Na przykład, jeśli podczas jazdy pod obciążeniem wartość ta jest bardzo niska, może to sugerować problem z czujnikiem spalania stukowego lub z samym zapłonem. Interpretacja tych danych wymaga jednak pewnej wiedzy technicznej, dlatego często warto skonsultować się z mechanikiem.

Kąt wyprzedzenia zapłonu a zasilanie LPG – co musisz wiedzieć?

Silniki przystosowane do zasilania gazem LPG często wymagają specyficznych ustawień zapłonu, które różnią się od tych optymalnych dla benzyny. Jest to spowodowane odmiennymi właściwościami spalania obu paliw. Niewłaściwe dostosowanie kąta wyprzedzenia zapłonu w przypadku instalacji gazowej może prowadzić do obniżenia osiągów, zwiększenia zużycia paliwa, a nawet do uszkodzenia silnika.

Dlaczego gaz LPG wymaga innego kąta zapłonu niż benzyna?

Kluczowa różnica między benzyną a gazem LPG polega na ich prędkości spalania. Mieszanka paliwowo-powietrzna zasilana gazem LPG spala się generalnie wolniej niż mieszanka benzynowa. Aby osiągnąć optymalne ciśnienie w cylindrze tuż po osiągnięciu przez tłok Górnego Martwego Położenia (GMP), zapłon w przypadku LPG musi być zainicjowany wcześniej. Oznacza to, że dla silnika pracującego na gazie, optymalny kąt wyprzedzenia zapłonu jest zazwyczaj większy niż dla tego samego silnika pracującego na benzynie. Zaniedbanie tej kwestii może skutkować niepełnym spalaniem i utratą mocy.

Wariator kąta zapłonu – co to jest i czy warto go instalować?

Wariator kąta zapłonu to urządzenie stosowane w instalacjach LPG, które ma na celu rozwiązanie problemu wolniejszego spalania gazu. Działa on poprzez modyfikację sygnału wysyłanego przez czujnik położenia wału korbowego do sterownika silnika. Wariator "oszukuje" ECU, sprawiając, że komputer interpretuje sygnał jako niższe obroty lub inne warunki, co skutkuje wcześniejszym zainicjowaniem iskry. Dzięki temu kąt wyprzedzenia zapłonu jest zwiększany, co jest korzystne dla pracy silnika na LPG. Instalacja wariatora może przynieść korzyści w postaci poprawy dynamiki pojazdu zasilanego gazem, zmniejszenia zużycia paliwa gazowego oraz bardziej stabilnej pracy silnika. Warto jednak pamiętać, że jego skuteczność i zasadność montażu zależy od konkretnego silnika i jakości samej instalacji gazowej.

Jakie są konsekwencje braku korekty kąta zapłonu przy instalacji gazowej?

Brak odpowiedniej korekty kąta wyprzedzenia zapłonu po zamontowaniu instalacji gazowej może prowadzić do szeregu negatywnych konsekwencji, które obniżają komfort użytkowania pojazdu i mogą prowadzić do jego uszkodzenia:

• Spadek mocy i momentu obrotowego na LPG: Mieszanka LPG nie jest spalana optymalnie, co skutkuje wyraźnym spadkiem osiągów w porównaniu do pracy na benzynie.
• Wzrost zużycia gazu: Aby zrekompensować nieefektywne spalanie, silnik potrzebuje więcej paliwa, co zwiększa koszty eksploatacji.
• Wyższe temperatury spalin: Niespalona mieszanka gazu trafiająca do układu wydechowego może powodować jego przegrzewanie, co z kolei może prowadzić do szybszego zużycia gniazd zaworowych (tzw. "wypalanie gniazd") zjawisko szczególnie niebezpieczne dla silników z tzw. "twardymi" gniazdami.
• Zwiększone ryzyko uszkodzenia katalizatora: Podobnie jak w przypadku pracy na benzynie z opóźnionym zapłonem, nadmiar paliwa w spalinach może doprowadzić do przegrzania i uszkodzenia katalizatora.

Najczęstsze błędy i mity dotyczące ustawiania zapłonu – czego unikać?

W dziedzinie ustawiania zapłonu krąży wiele mitów i błędnych przekonań, które mogą prowadzić do nieprawidłowych działań i w konsekwencji do uszkodzenia silnika. Zrozumienie, co jest prawdą, a co mitem, jest kluczowe dla prawidłowej eksploatacji i konserwacji pojazdu. Należy unikać metod "na wyczucie" i zawsze kierować się wiedzą techniczną oraz zaleceniami producenta.

Czy "ustawianie na słuch" to dobry pomysł? Ryzyko spalania stukowego

Absolutnie nie! "Ustawianie zapłonu na słuch" to metoda, która może wydawać się kusząca ze względu na swoją prostotę, ale jest niezwykle ryzykowna i nieprofesjonalna. Polega ona na próbie znalezienia optymalnego ustawienia aparatu zapłonowego poprzez nasłuchiwanie pracy silnika i delikatne obracanie nim do momentu, aż silnik zacznie pracować "najlepiej". Problem polega na tym, że ludzkie ucho nie jest w stanie precyzyjnie wychwycić momentu, w którym zaczyna się niebezpieczne spalanie stukowe. Zbyt duże wyprzedzenie zapłonu, które może wydawać się korzystne dla mocy, łatwo może doprowadzić do detonacji, która jest śmiertelnie niebezpieczna dla silnika. W efekcie, zamiast poprawić osiągi, można doprowadzić do poważnych uszkodzeń, takich jak przepalone tłoki czy zawory.

Czy zawsze większy kąt oznacza większą moc? Granica bezpieczeństwa

To powszechne przekonanie, że im większy kąt wyprzedzenia zapłonu, tym większa moc silnika, jest tylko częściowo prawdziwe. Faktycznie, zwiększanie kąta wyprzedzenia zapłonu do pewnego momentu może prowadzić do wzrostu mocy i momentu obrotowego, ponieważ pozwala na lepsze wykorzystanie energii spalania. Jednakże, każda jednostka napędowa ma swoją granicę bezpieczeństwa. Po przekroczeniu optymalnego kąta, zaczyna pojawiać się zjawisko spalania stukowego, które nie tylko nie zwiększa mocy, ale wręcz ją obniża i prowadzi do destrukcji silnika. Optymalny kąt, który zapewnia maksymalny moment obrotowy przy jednoczesnym uniknięciu spalania stukowego, nazywany jest kątem MBT (Minimum Spark Advance for Best Torque). Przekraczanie tej wartości jest niebezpieczne i nie przynosi korzyści.

Przeczytaj również: Laguna 2: Stuki, luzy? To objawy maglownicy! Diagnoza i koszty.

Wpływ jakości paliwa (liczba oktanowa) na optymalny kąt zapłonu

Jakość paliwa, a konkretnie jego liczba oktanowa, ma bezpośredni wpływ na to, jak agresywnie możemy ustawić kąt wyprzedzenia zapłonu. Liczba oktanowa jest miarą odporności paliwa na samozapłon pod wpływem ciśnienia i temperatury w cylindrze. Paliwa o wyższej liczbie oktanowej (np. benzyna 98 lub 100) są bardziej odporne na detonację niż paliwa o niższej liczbie oktanowej (np. benzyna 95). Oznacza to, że silnik zasilany paliwem o wyższej liczbie oktanowej może pracować z większym kątem wyprzedzenia zapłonu bez ryzyka wystąpienia spalania stukowego. Dlatego też, w samochodach z możliwością wyboru paliwa, stosowanie benzyny o wyższej liczbie oktanowej może pozwolić sterownikowi silnika na zastosowanie bardziej optymalnych (wcześniejszych) kątów zapłonu, co może przełożyć się na nieco lepsze osiągi i kulturę pracy.
