Montaż filtra stożkowego: Poradnik, korzyści i pułapki

Samodzielny montaż stożkowego filtra powietrza to jedna z najpopularniejszych modyfikacji w świecie tuningu, która obiecuje poprawę dźwięku silnika i, co ważniejsze, pewien wzrost mocy. Jednakże, jak każda ingerencja w fabryczny układ dolotowy, niesie ze sobą zarówno potencjalne korzyści, jak i ryzyka. W tym poradniku przeprowadzimy Cię krok po kroku przez cały proces, od demontażu starego filtra po instalację nowego, wyjaśniając jednocześnie, dlaczego prawidłowe odizolowanie filtra od gorącego powietrza jest absolutnie kluczowe dla osiągnięcia pożądanych rezultatów i uniknięcia problemów. Dowiesz się, co faktycznie zyskujesz, a jakie pułapki czyhają na nieświadomych entuzjastów motoryzacji.

Filtr stożkowy – modyfikacja dla Ciebie czy strata pieniędzy?

Filtr stożkowy, znany również jako filtr sportowy, to element układu dolotowego, który w przeciwieństwie do tradycyjnych, papierowych filtrów zamkniętych w fabrycznej obudowie (tzw. airboxie), ma kształt odwróconego stożka i jest zazwyczaj wykonany z bawełny nasączonej specjalnym olejkiem lub z suchej, wielowarstwowej gąbki. Jego podstawowa zasada działania opiera się na zapewnieniu silnikowi znacznie większej swobody w zasysaniu powietrza. Większa powierzchnia filtracyjna i mniejsze opory przepływu to obietnica lepszego "oddechu" dla jednostki napędowej. Nic dziwnego, że jest to tak popularna modyfikacja wśród pasjonatów tuningu. Realne korzyści z jego montażu są jednak często tematem dyskusji. Z pewnością można liczyć na poprawę dźwięku silnika bardziej agresywny, basowy pomruk podczas przyspieszania jest jednym z najczęściej wymienianych i najbardziej pożądanych efektów. Jeśli chodzi o przyrost mocy, to należy być realistą. Jest on zazwyczaj niewielki, w granicach 2-5%, co przy silniku o mocy 100 KM daje zaledwie 2-5 KM. Efekt ten jest bardziej odczuwalny na wyższych obrotach. Niektórzy użytkownicy zgłaszają również lepszą reakcję na gaz, co oznacza, że silnik może szybciej reagować na wciśnięcie pedału przyspieszenia. Dodatkowym atutem, szczególnie w przypadku markowych filtrów (jak K&N czy Pipercross), jest ich wielokrotność użytku zamiast wymiany, czyści się je i nasącza specjalnym olejkiem, co w perspektywie długoterminowej może przynieść oszczędności.

Jednakże, jak każda modyfikacja, filtr stożkowy ma swoje wady i potencjalne zagrożenia, o których wielu zapomina. Najpoważniejszym problemem jest zasysanie ciepłego powietrza. Jeśli filtr nie jest odpowiednio odizolowany od komory silnika, będzie pobierał powietrze nagrzane od pracującego silnika, chłodnicy czy kolektorów wydechowych. Gorące powietrze ma mniejszą gęstość, a co za tym idzie, zawiera mniej tlenu. Paradoksalnie, prowadzi to do spadku mocy silnika, niwecząc cały zamysł modyfikacji. Według danych Blog Inter Cars, problem ten jest na tyle istotny, że bez odpowiedniej osłony termicznej lub doprowadzenia zimnego powietrza z zewnątrz (tzw. CAI - Cold Air Intake), efekt może być odwrotny do zamierzonego. Kolejnym ryzykiem jest gorsza jakość filtracji. Zwiększona przepustowość może odbywać się kosztem dokładności filtrowania, szczególnie w przypadku tanich, niemarkowych produktów. Może to prowadzić do przedostawania się drobnych cząstek pyłu i piasku do silnika, co przyspiesza zużycie jego kluczowych elementów, takich jak gładzie cylindrów czy turbosprężarka. Warto również pamiętać o ryzyku uszkodzenia przepływomierza (MAF). W przypadku filtrów "mokrych", czyli nasączanych olejkiem, zbyt obfite nałożenie tego preparatu może spowodować jego osadzenie się na czujniku przepływomierza. Fałszuje to jego odczyty, co prowadzi do problemów z pracą silnika, nierównej pracy, a nawet gaśnięcia.

Zanim zaczniesz: Niezbędne przygotowania do montażu

Zanim przystąpisz do demontażu fabrycznego układu dolotowego i instalacji filtra stożkowego, kluczowe jest odpowiednie przygotowanie. Od tego, jak dobrze się przygotujesz, zależy sukces całej operacji i bezpieczeństwo Twojego silnika.

Lista zakupów

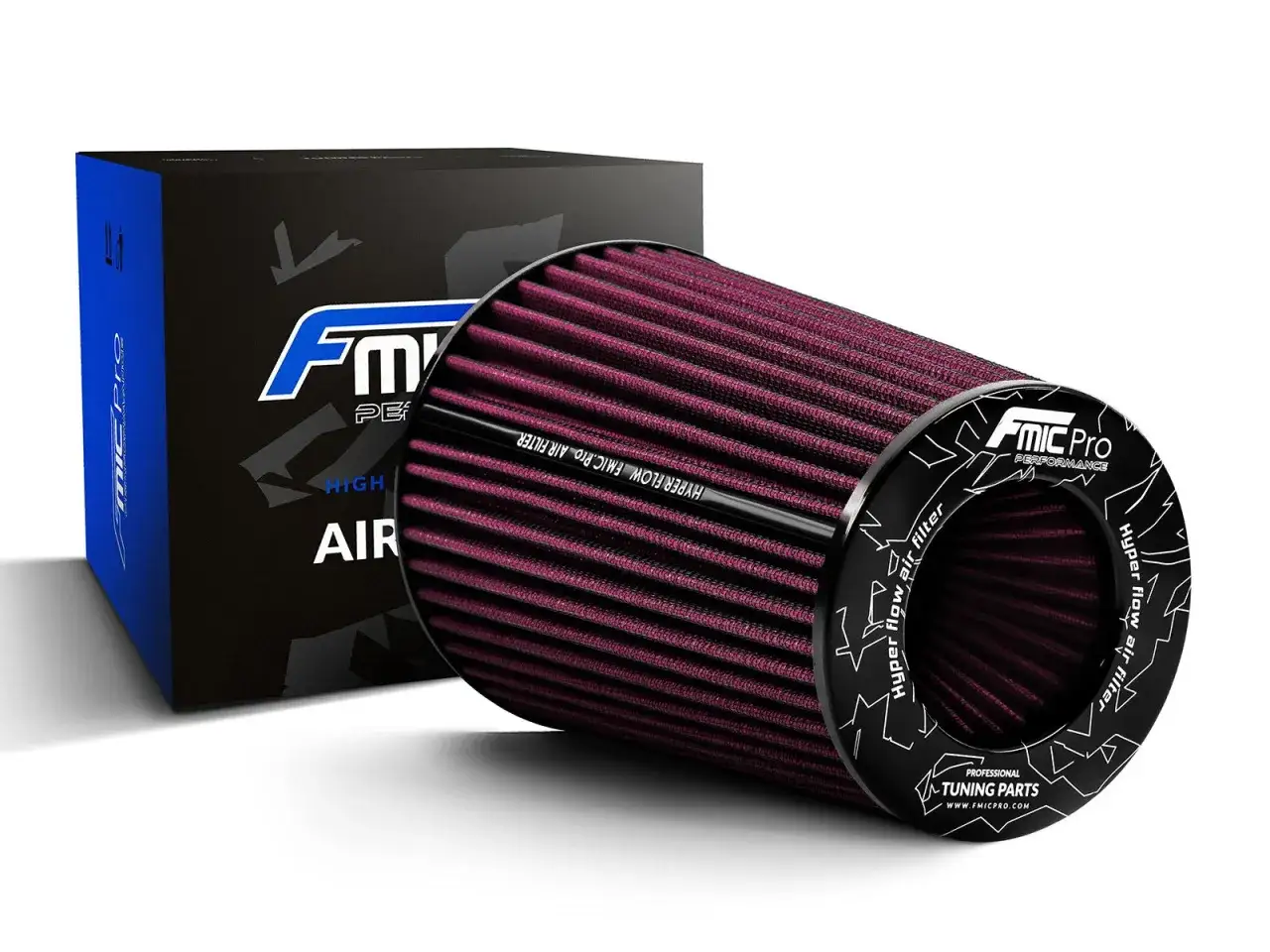

Wybór odpowiedniego filtra stożkowego to pierwszy i bardzo ważny krok. Na rynku dostępne są dwa główne typy: filtry "mokre" i "suche". Filtry mokre, wykonane z bawełny, wymagają nasączenia specjalnym olejkiem po każdym czyszczeniu. Jak wspomnieliśmy, wiąże się to z ryzykiem uszkodzenia przepływomierza, jeśli olejek zostanie nałożony w nadmiarze. Filtry suche, zazwyczaj wykonane z wielowarstwowej gąbki lub specjalnego papieru, nie wymagają olejowania, co czyni je bezpieczniejszym wyborem dla silników z przepływomierzem. Oprócz samego filtra, mogą być potrzebne dodatkowe elementy, w zależności od konstrukcji Twojego samochodu i wybranego zestawu:

• Adaptery: Często konieczne do połączenia nowego filtra z fabrycznym dolotem lub przepływomierzem.
• Rury dolotowe: Specjalne, często aluminiowe lub plastikowe rury, które zastępują fabryczne, ograniczające przepływ powietrza.
• Opaski zaciskowe: Niezbędne do pewnego i szczelnego zamocowania rur i filtra.
• Osłony termiczne: Kluczowy element, o którym często się zapomina, służący do odseparowania filtra od gorącego powietrza z komory silnika.
• Przewody dolotowe: W przypadku budowy systemu CAI, potrzebne do doprowadzenia zimnego powietrza z zewnątrz.

Niezbędne narzędzia

Do przeprowadzenia montażu potrzebny będzie standardowy zestaw narzędzi, który powinien znaleźć się w garażu każdego majsterkowicza:

• Zestaw kluczy nasadowych i płasko-oczkowych (najczęściej 8, 10, 12, 13 mm).
• Zestaw śrubokrętów (płaskie i krzyżakowe).
• Kombinerki i szczypce.
• Klucz do opasek zaciskowych (jeśli nie są to standardowe opaski na śrubokręt).
• Ewentualnie narzędzia do cięcia lub formowania materiałów, jeśli będziesz samodzielnie wykonywać osłonę termiczną.
• Latarka lub lampa warsztatowa.

Na koniec, przed rozpoczęciem jakichkolwiek prac, upewnij się, że samochód jest bezpieczny. Najlepiej postawić go na równej powierzchni, zaciągnąć hamulec ręczny i, co najważniejsze, odłączyć akumulator, aby uniknąć ryzyka zwarcia podczas pracy z instalacją elektryczną.

Montaż filtra stożkowego krok po kroku: Poradnik dla początkujących

Teraz, gdy masz już wszystkie potrzebne części i narzędzia, możemy przejść do właściwego montażu. Poniższa instrukcja jest ogólna i może wymagać drobnych modyfikacji w zależności od konkretnego modelu samochodu i zakupionego zestawu.

1. Pożegnanie z fabryką: Zacznij od demontażu fabrycznej obudowy filtra powietrza (airboxa) oraz wszelkich rur dolotowych, które prowadzą do niej. Zazwyczaj są one mocowane na zatrzaskach, śrubach lub opaskach zaciskowych. Uważaj, aby nie uszkodzić żadnych przewodów czy czujników podłączonych do tej części układu.

2. Przymiarki i dopasowanie: Zamontuj adaptery i nową rurę dolotową, która będzie prowadzić do filtra stożkowego. Upewnij się, że wszystkie połączenia są idealnie dopasowane i nie ma żadnych szczelin. Precyzja na tym etapie jest kluczowa dla zapewnienia szczelności całego układu dolotowego.

3. Instalacja czujników: Jeśli Twój samochód jest wyposażony w przepływomierz masowy powietrza (MAF), musisz go teraz prawidłowo podłączyć do nowego układu dolotowego. Zazwyczaj przepływomierz jest montowany w specjalnym gnieździe na rurze dolotowej. Upewnij się, że jest on zamontowany we właściwej pozycji i jest dobrze uszczelniony. Pamiętaj o jego wrażliwości na uszkodzenia mechaniczne i zabrudzenia.

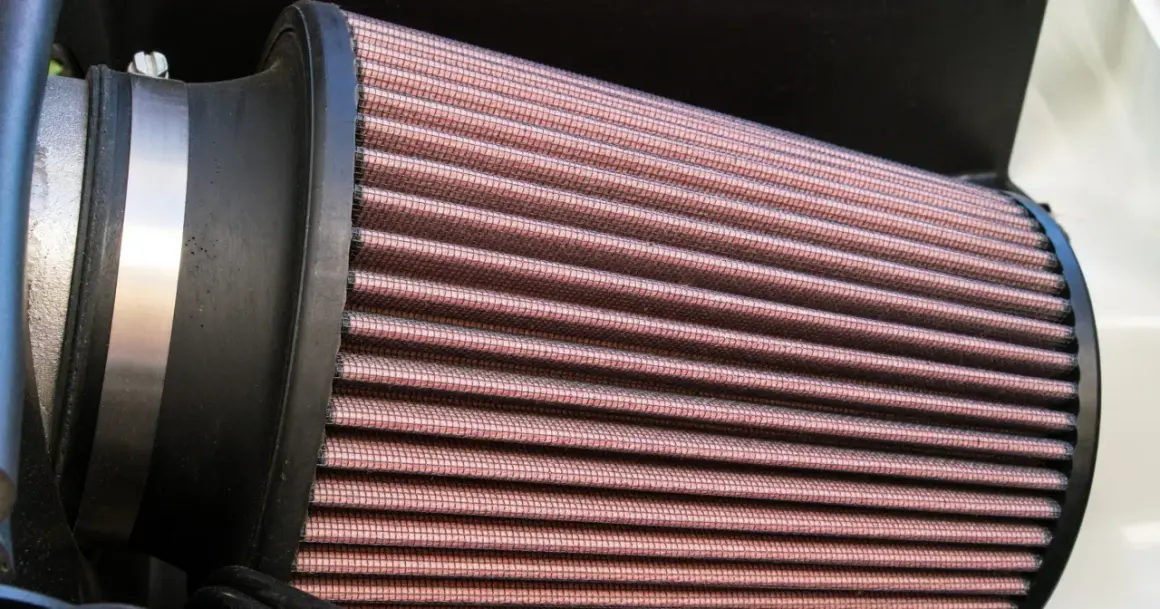

4. Finałowy montaż: Nałóż filtr stożkowy na koniec rury dolotowej i zabezpiecz go za pomocą opaski zaciskowej. Upewnij się, że filtr jest stabilnie zamocowany, nie porusza się i nie ociera o żadne inne elementy w komorze silnika. Na tym etapie warto już mieć na uwadze konieczność zapewnienia dopływu zimnego powietrza, co będzie rozwinięte w kolejnym rozdziale.

Po zakończeniu montażu, podłącz ponownie akumulator i uruchom silnik. Obserwuj jego pracę, nasłuchuj ewentualnych niepokojących dźwięków i sprawdź, czy nie zapaliły się żadne kontrolki ostrzegawcze na desce rozdzielczej.

Najważniejszy etap, o którym wielu zapomina: Walka z gorącym powietrzem

Zasada działania stożkowego filtra powietrza opiera się na dostarczeniu do silnika jak największej ilości zimnego powietrza. Niestety, wielu entuzjastów tuningu, montując filtr stożkowy, zapomina o kluczowym aspekcie: odizolowaniu go od gorącego powietrza krążącego w komorze silnika. Zjawisko to, znane jako "Heat Soak", polega na tym, że filtr umieszczony w pobliżu gorących elementów silnika zaczyna zasysać nagrzane powietrze. Jak już wspomniano, gorące powietrze ma mniejszą gęstość i zawiera mniej tlenu, co bezpośrednio przekłada się na spadek mocy jednostki napędowej. Zamiast obiecywanego przyrostu, możemy uzyskać efekt odwrotny do zamierzonego. Aby temu zapobiec, konieczne jest podjęcie dwóch kluczowych działań:

• Budowa skutecznej osłony termicznej: Jest to absolutna podstawa. Osłona termiczna powinna stanowić barierę między filtrem a gorącymi elementami silnika. Najczęściej wykonuje się ją z materiałów takich jak aluminium, blacha nierdzewna, lub specjalne kompozyty. Ważne jest, aby osłona była odpowiednio dopasowana do komory silnika i szczelnie otaczała filtr, zapobiegając napływowi gorącego powietrza. Czasami stosuje się dodatkową izolację termiczną od wewnętrznej strony osłony.

• Doprowadzenie "zimnego oddechu" (CAI - Cold Air Intake): Aby zapewnić filtracji optymalne warunki, najlepiej jest doprowadzić świeże, zimne powietrze bezpośrednio z zewnątrz pojazdu. System CAI polega na poprowadzeniu specjalnej rury dolotowej w miejsce, gdzie napływające powietrze jest najzimniejsze zazwyczaj jest to okolica zderzaka, nadkola lub otworu w masce. Wymaga to odpowiedniego zaprojektowania i wykonania kanałów dolotowych, które będą efektywnie kierować strumień zimnego powietrza do filtra. Według informacji z Blog Inter Cars, prawidłowo wykonany system CAI jest kluczowy dla maksymalizacji korzyści z montażu filtra stożkowego.

Bez podjęcia tych kroków, inwestycja w stożkowy filtr powietrza może okazać się po prostu nieopłacalna, a nawet szkodliwa dla osiągów Twojego samochodu.

Najczęstsze błędy montażowe i jak ich uniknąć

Montaż filtra stożkowego, choć pozornie prosty, kryje w sobie kilka pułapek, które mogą prowadzić do problemów z pracą silnika, a nawet jego uszkodzenia. Świadomość najczęściej popełnianych błędów pozwoli Ci ich uniknąć i cieszyć się z modyfikacji.

• Nieszczelności w układzie dolotowym: To "cichy zabójca wydajności". Nawet najmniejsza nieszczelność między filtrem a przepływomierzem lub między przepływomierzem a silnikiem powoduje zasysanie "lekkiego" powietrza, czyli powietrza, które nie zostało zmierzone przez przepływomierz. Komputer sterujący silnikiem (ECU) otrzymuje wtedy fałszywe dane, co prowadzi do nieprawidłowej mieszanki paliwowo-powietrznej, nierównej pracy silnika, spadku mocy, a w skrajnych przypadkach nawet do uszkodzenia silnika przez ubogą mieszankę.

• Złe umiejscowienie filtra: Absolutnie kluczowe jest, aby filtr nie był zamontowany w miejscu, gdzie jest narażony na zasysanie gorącego powietrza (jak wspomniano wcześniej), ale także w miejscu, gdzie może być narażony na zalanie wodą. Wjechanie w głęboką kałużę z filtrem umieszczonym zbyt nisko może spowodować zassanie wody do silnika (tzw. "zjawisko hydro-blokady"), co niemal na pewno doprowadzi do poważnego uszkodzenia silnika.

• Ignorowanie adaptacji komputera: Nowoczesne silniki posiadają komputery sterujące (ECU), które na bieżąco monitorują i optymalizują pracę jednostki napędowej. Po zmianie układu dolotowego, ECU potrzebuje czasu, aby "nauczyć się" nowych parametrów przepływu powietrza. Zbyt szybka jazda "na ostro" zaraz po montażu może zakłócić ten proces adaptacji. W niektórych przypadkach, zwłaszcza przy znaczących zmianach, może być konieczne przeprowadzenie adaptacji przepływomierza lub innych czujników za pomocą specjalistycznego sprzętu diagnostycznego.

Unikając tych błędów, znacząco zwiększasz szansę na prawidłowe działanie zmodyfikowanego układu dolotowego i długotrwałe zadowolenie z efektów.

Życie ze stożkiem: Jak dbać o filtr, by służył latami?

Posiadanie stożkowego filtra powietrza wiąże się z koniecznością regularnej i prawidłowej konserwacji. Zaniedbanie tego obowiązku może prowadzić do pogorszenia osiągów, a nawet uszkodzenia silnika. Poniżej znajdziesz kluczowe informacje dotyczące pielęgnacji filtra stożkowego.

Jak często i czym czyścić

Częstotliwość czyszczenia filtra zależy od warunków eksploatacji pojazdu. Ogólne zalecenia są następujące:

• Silniki benzynowe: Zaleca się czyszczenie co około 15 000 - 20 000 kilometrów przebiegu.
• Silniki diesla lub jazda w trudnych warunkach (duże zapylenie, kurz): Interwał czyszczenia należy skrócić, nawet do 10 000 kilometrów.

Do czyszczenia filtrów stożkowych należy używać wyłącznie specjalnych preparatów. Zazwyczaj są to dwuetapowe zestawy składające się z płynu czyszczącego i olejku do nasączania. Pamiętaj, że pielęgnacja filtrów mokrych (bawełnianych) różni się od pielęgnacji filtrów suchych (gąbkowych lub papierowych). Filtry suche zazwyczaj wystarczy przedmuchać sprężonym powietrzem i w razie potrzeby delikatnie umyć wodą z detergentem, po czym dokładnie wysuszyć. Nigdy nie należy ich olejować.

Sztuka olejowania (dotyczy filtrów mokrych)

Olejowanie filtra stożkowego to kluczowy etap, który wymaga precyzji. Zbyt mała ilość olejku sprawi, że filtr nie będzie skutecznie zatrzymywał drobnych zanieczyszczeń, a zbyt duża jak już wiemy może doprowadzić do uszkodzenia przepływomierza. Postępuj zgodnie z poniższymi wskazówkami:

• Po umyciu i całkowitym wysuszeniu filtra, równomiernie rozprowadź olejek wzdłuż fałd materiału filtracyjnego.
• Używaj dołączonego aplikatora lub specjalnej butelki z atomizerem.
• Staraj się nasączyć materiał, ale unikaj tworzenia "kałuż" olejku. Nadmiar usuń nadmiar czystą szmatką lub ręcznikiem papierowym.
• Pozwól filtrowi "odpocząć" przez kilkanaście minut, aby olejek równomiernie się rozprowadził, zanim zamontujesz go z powrotem w samochodzie.

Przeczytaj również: Podatek od kupna samochodu: PCC, formalności i jak uniknąć kar?

Sygnały, że filtr wymaga natychmiastowej uwagi

Twój samochód sam da Ci znać, że filtr powietrza potrzebuje troski. Zwróć uwagę na następujące objawy:

• Spadek mocy silnika: Jeśli zauważysz, że samochód jest "zamulony", gorzej przyspiesza, może to oznaczać, że filtr jest zapchany i ogranicza dopływ powietrza.
• Zwiększone zużycie paliwa: Zapchany filtr zmusza silnik do cięższej pracy, co może skutkować wyższym spalaniem.
• Nieregularna praca silnika: Problemy z dopływem powietrza mogą powodować nierówną pracę silnika na biegu jałowym, szarpanie przy przyspieszaniu, a nawet problemy z uruchomieniem.
• Widoczne zabrudzenia na filtrze: Gruby nalot kurzu, błota czy oleju na powierzchni filtra to oczywisty sygnał, że czas na jego czyszczenie lub wymianę.

Regularna kontrola i konserwacja filtra stożkowego to inwestycja w długowieczność i wydajność Twojego silnika.
