Quad: Dyferencjał i blokada jak dbać, by nie utknąć w terenie?

Jako doświadczony użytkownik i pasjonat quadów, wiem, że mechanizm różnicowy, choć często niedoceniany, jest sercem układu napędowego, zwłaszcza w maszynach z napędem 4x4. Zrozumienie jego działania, rodzajów oraz zasad eksploatacji jest absolutnie kluczowe dla każdego, kto chce cieszyć się bezproblemową jazdą w terenie i zapewnić swojemu pojazdowi długie lata niezawodnej pracy.

Czym jest dyferencjał w quadzie i dlaczego jest kluczowy?

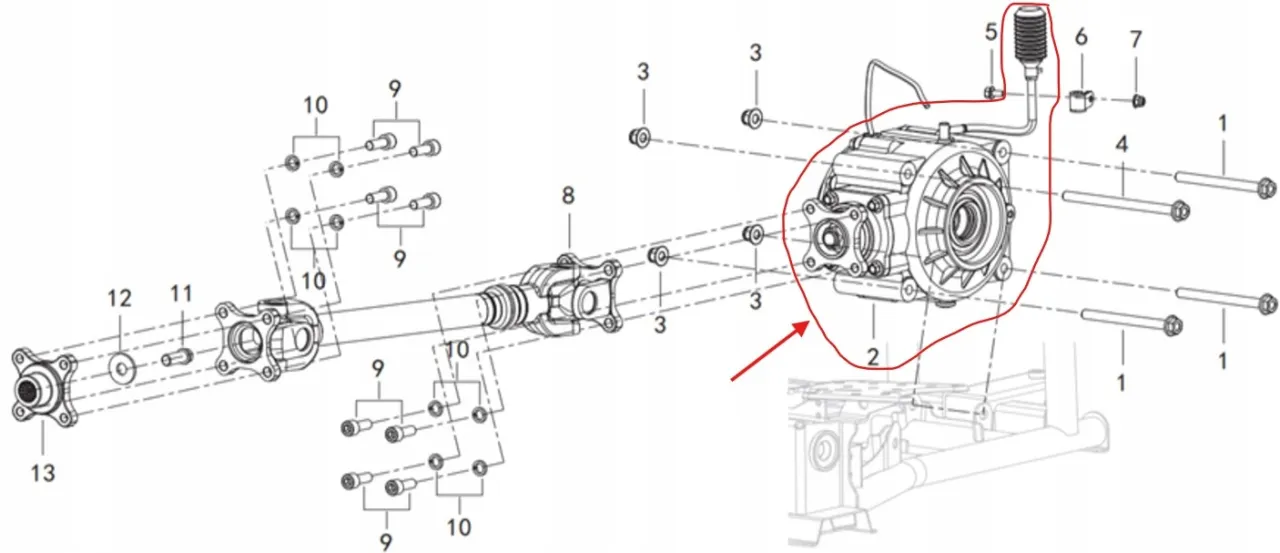

Mechanizm różnicowy, powszechnie znany jako dyferencjał, to jeden z najważniejszych komponentów układu napędowego w quadzie. Jego podstawową funkcją jest umożliwienie kołom tej samej osi obracania się z różnymi prędkościami. Dlaczego to takie ważne? Wyobraźmy sobie, że pokonujemy zakręt koło zewnętrzne musi pokonać dłuższą drogę niż koło wewnętrzne, a co za tym idzie, musi obracać się szybciej. Bez dyferencjału, koła byłyby zmuszone do obracania się z tą samą prędkością, co prowadziłoby do ślizgania się opon, nadmiernego zużycia, a także znacząco utrudniałoby sterowanie pojazdem, czyniąc go nieprzewidywalnym. W quadach dyferencjał najczęściej znajduje się na przedniej osi w modelach z napędem 4x4, gdzie odpowiada za optymalny rozkład momentu obrotowego i poprawę trakcji. W quadach z napędem 2x4 dyferencjał z przodu jest zbędny, ponieważ napędzana jest tylko oś tylna, która w większości quadów jest osią sztywną.

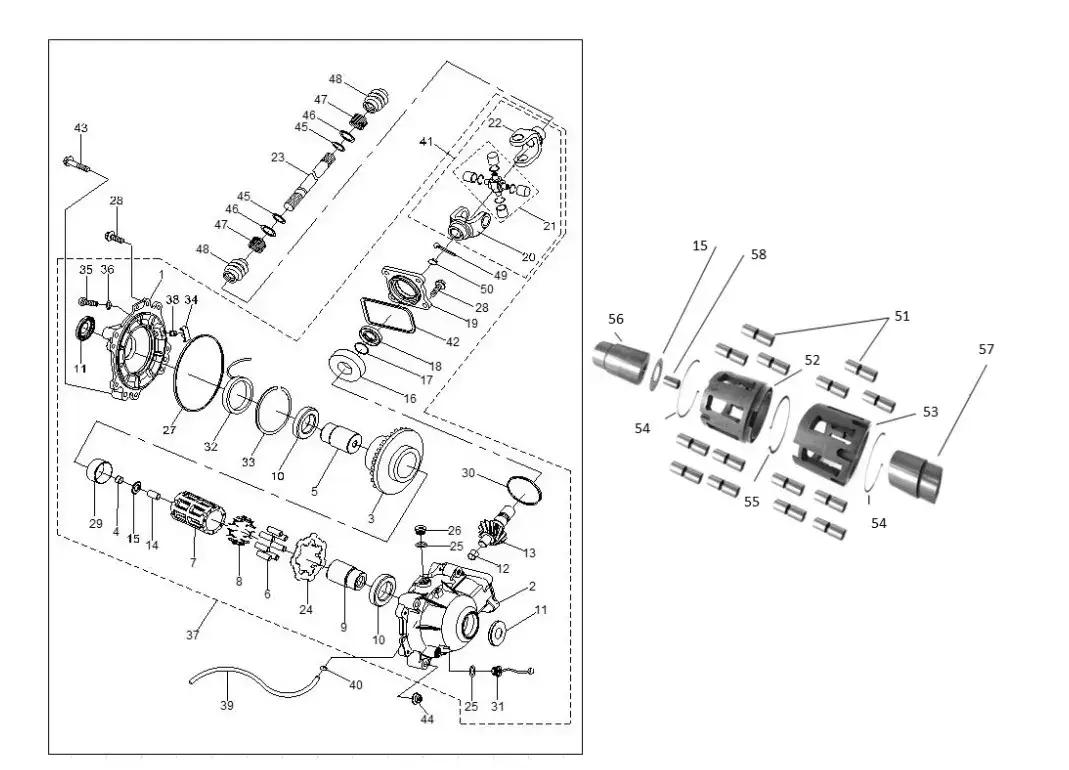

Rodzaje dyferencjałów: Jaki mechanizm znajdziesz w swoim quadzie?

Na przestrzeni lat producenci quadów stosowali różne rozwiązania, aby zoptymalizować trakcję i komfort jazdy. Oto najważniejsze z nich:

• Otwarty dyferencjał: Jest to najbardziej podstawowy typ mechanizmu różnicowego. Jego działanie polega na równomiernym rozdzielaniu momentu obrotowego na oba koła. Niestety, w terenie ma on jedną zasadniczą wadę: jeśli jedno z kół straci przyczepność (np. znajdzie się w powietrzu lub na bardzo śliskiej nawierzchni), cały moment obrotowy zostanie przekazany na to właśnie koło, a drugie, mające dobrą przyczepność, przestanie napędzać pojazd. W efekcie quad może utknąć, mimo że tylko jedno koło nie ma trakcji.

• Dyferencjał z blokadą (szpera): To rozwiązanie jest moim zdaniem najbardziej pożądane w quadach przeprawowych i użytkowych. Blokada dyferencjału pozwala na mechaniczne zablokowanie mechanizmu, co sprawia, że oba koła na osi obracają się z tą samą prędkością, niezależnie od ich przyczepności. Dzięki temu, nawet jeśli jedno koło całkowicie straci kontakt z podłożem, drugie nadal będzie napędzać pojazd, zapewniając maksymalną trakcję w najtrudniejszym terenie. Blokada może być załączana manualnie (przycisk, dźwignia) lub automatycznie.

• Mechanizm o ograniczonym poślizgu (LSD - Limited Slip Differential): Jest to rozwiązanie pośrednie, które automatycznie ogranicza różnicę prędkości między kołami, ale nie blokuje ich w 100%. Działa na zasadzie tarcia wewnętrznego lub sprzęgieł wiskotycznych, które przenoszą część momentu obrotowego na koło z lepszą przyczepnością. Jest to lepsze niż otwarty dyferencjał, ale nie zapewnia tak skutecznej blokady jak "szpera". W quadach jest rzadziej spotykany niż pełna blokada.

• Sztywna oś z tyłu: Warto wspomnieć, że większość quadów, zwłaszcza tych sportowych i przeprawowych, posiada z tyłu sztywną oś bez dyferencjału. Oznacza to, że oba tylne koła obracają się zawsze z tą samą prędkością. To rozwiązanie jest proste, wytrzymałe i zapewnia stałą, maksymalną trakcję na tylnej osi, co jest kluczowe w terenie. Niestety, na twardych nawierzchniach powoduje to ślizganie się opon podczas skręcania i zwiększa promień skrętu.

Blokada dyferencjału (szpera): Wszystko, co musisz wiedzieć o jej działaniu i zastosowaniu

Blokada dyferencjału to prawdziwy game changer w terenie, umożliwiający pokonywanie przeszkód, które z otwartym mechanizmem byłyby niemożliwe. Kiedy załączamy przednią blokadę w napędzie 4x4, moment obrotowy jest równomiernie rozdzielany na oba przednie koła, niezależnie od tego, które z nich ma lepszą przyczepność. Jest to absolutnie kluczowe w sytuacjach, gdy jedno koło traci kontakt z podłożem, na przykład podczas wyjeżdżania z głębokiego błota, pokonywania dużych kamieni czy stromych podjazdów. Dzięki temu quad nie traci napędu i jest w stanie "wyciągnąć się" z opresji.

Na rynku spotkamy głównie dwa rodzaje blokad: manualne i automatyczne. Manualne blokady, załączane przyciskiem lub dźwignią, dają kierowcy pełną kontrolę nad momentem ich aktywacji. To rozwiązanie jest cenione za prostotę i niezawodność. Z kolei automatyczne blokady, takie jak system Visco-Lok stosowany w quadach Can-Am, działają samoczynnie, gdy wykryją różnicę prędkości obrotowej kół. Ich zaletą jest brak konieczności interwencji kierowcy, co zwiększa komfort, jednak niektórzy użytkownicy wskazują na pewne opóźnienia w działaniu i brak pełnej kontroli w specyficznych sytuacjach.

Pamiętajmy, że blokada dyferencjału, choć niezwykle przydatna, wymaga rozsądnego użycia. Jej włączenie na twardych nawierzchniach, zwłaszcza podczas skręcania, może prowadzić do nadmiernego obciążenia układu napędowego, szybkiego zużycia opon, a nawet uszkodzenia półosi lub samego dyferencjału. Zawsze należy ją wyłączać po opuszczeniu trudnego terenu i unikać jazdy z zablokowanym dyferencjałem na asfalcie czy szutrze. To prosta zasada, która znacząco przedłuży żywotność naszego quada.

Co ciekawe, tylny dyferencjał w quadzie to rzadkość. Większość maszyn ma z tyłu sztywną oś, co zapewnia maksymalną trakcję. Dyferencjał na tylnej osi spotyka się głównie w quadach homologowanych jako ciągniki rolnicze (np. kategoria T3b) lub w niektórych modelach użytkowych. Jest to często wymóg prawny, aby pojazd nie niszczył nawierzchni (np. trawników) podczas skręcania. Z mojego doświadczenia wynika, że w typowej jeździe terenowej tylna sztywna oś sprawdza się doskonale i nie ma potrzeby instalowania tam mechanizmu różnicowego.

Jak dbać o dyferencjał, by służył latami? Kluczowe zasady eksploatacji i serwisowania

Dbałość o dyferencjał to podstawa, jeśli chcemy uniknąć kosztownych napraw i cieszyć się niezawodnością quada. Jako ekspert, zawsze podkreślam, że prewencja jest znacznie lepsza niż leczenie.

• Wymiana oleju w dyferencjale: Jak często i dlaczego to krytycznie ważne? Regularna wymiana oleju w dyferencjale jest absolutnie kluczowa dla jego żywotności. Olej przekładniowy pracuje w trudnych warunkach, poddawany jest wysokim temperaturom i obciążeniom, a jego właściwości z czasem ulegają degradacji. Producenci zazwyczaj zalecają wymianę co 50-100 motogodzin lub co 1000-2000 km, w zależności od modelu i intensywności użytkowania. Zaniedbanie tej czynności prowadzi do przyspieszonego zużycia zębatek i łożysk, a w konsekwencji do kosztownej awarii. Nie lekceważ tego!

• Jaki olej do dyferencjału w quadzie wybrać? Sprawdzamy specyfikacje i normy. To nie jest miejsce na eksperymenty. Zawsze należy stosować oleje przekładniowe o specyfikacji zalecanej przez producenta quada. Najczęściej są to oleje o klasie lepkości 75W-90 lub 80W-90 i normie API GL-5. Użycie niewłaściwego oleju, na przykład o nieodpowiedniej lepkości lub bez dodatków EP (Extreme Pressure), może spowodować przegrzewanie się mechanizmu, zacieranie się elementów i szybkie zużycie. Zawsze sprawdzaj instrukcję obsługi swojego pojazdu.

• Kontrola poziomu oleju i uszczelniaczy: Prosta czynność, która ratuje przed kosztami. Regularne sprawdzanie poziomu oleju w dyferencjale to prosta, ale niezwykle ważna czynność. Zbyt niski poziom oleju prowadzi do niedostatecznego smarowania i przegrzewania się mechanizmu. Równie istotna jest kontrola stanu uszczelniaczy (simmeringów) na półosiach i wale napędowym. Wszelkie wycieki, nawet niewielkie, świadczą o uszkodzeniu uszczelnień i wymagają natychmiastowej interwencji. Jazda z wyciekającym olejem to prosta droga do zatarcia dyferencjału.

• Czego absolutnie unikać? Błędy, które niszczą mechanizm różnicowy. Przede wszystkim, unikaj jazdy z zablokowanym dyferencjałem na twardych, przyczepnych nawierzchniach. Powoduje to ogromne naprężenia w układzie. Nie przeciążaj quada ponad jego możliwości, zwłaszcza w trudnym terenie. Unikaj gwałtownego ruszania i szarpania, które mogą uszkodzić zębatki. Pamiętaj też, aby po każdej jeździe w głębokiej wodzie sprawdzić, czy do dyferencjału nie dostała się woda, która może zanieczyścić olej i spowodować korozję.

Coś stuka, wyje lub cieknie? Najczęstsze objawy awarii dyferencjału i ich diagnostyka

Z mojego doświadczenia wynika, że dyferencjał daje dość wyraźne sygnały, gdy coś jest z nim nie tak. Wczesna diagnostyka pozwala często na uniknięcie poważniejszych uszkodzeń.

• Głośne wycie i metaliczne dźwięki: Jak rozpoznać zużyte łożyska i zębatki? Jednym z najczęstszych objawów awarii dyferencjału jest głośna praca. Jeśli słyszysz wycie, szumienie lub metaliczne stuki dochodzące z okolic przedniego mostu, nasilające się podczas skręcania, przyspieszania lub hamowania silnikiem, to niemal pewny znak zużycia łożysk lub kół zębatych. Ignorowanie tych dźwięków prowadzi do całkowitego zniszczenia mechanizmu.

• Wycieki oleju: Gdzie szukać źródła problemu i jak go usunąć? Plamy oleju pod quadem lub widoczne ślady oleju na obudowie dyferencjału to sygnał, że uszczelniacze (simmeringi) na półosiach lub wale napędowym są uszkodzone. To bardzo częsta usterka, która wymaga niezwłocznej wymiany uszczelniaczy. Niskim poziom oleju, spowodowany wyciekami, prowadzi do przegrzania i zatarcia wewnętrznych komponentów dyferencjału.

• Problemy z napędem 4x4: Gdy blokada dyferencjału odmawia posłuszeństwa. Jeśli masz problemy z załączaniem napędu 4x4 lub blokady dyferencjału (np. nie załącza się, załącza się z opóźnieniem lub samoistnie rozłącza), problem może leżeć w usterkach elektrycznych. Najczęściej dotyczy to silniczka elektrycznego odpowiedzialnego za załączanie blokady, uszkodzonych przewodów, zaśniedziałych styków lub awarii przełącznika na kierownicy. Warto sprawdzić również bezpieczniki.

• Wibracje i szarpanie: Inne sygnały, których nie wolno ignorować. Czasami uszkodzony dyferencjał może objawiać się drganiami przenoszonymi na ramę pojazdu, zwłaszcza podczas jazdy z określoną prędkością lub w trakcie skręcania. Może to świadczyć o luzach na łożyskach, uszkodzeniu kół zębatych lub nawet problemach z wałem napędowym, który łączy dyferencjał ze skrzynią biegów. Nie ignoruj tych sygnałów zawsze lepiej jest sprawdzić przyczynę, zanim drobna usterka przerodzi się w poważną awarię.

Naprawa czy wymiana? Co robić w przypadku usterki dyferencjału i jakie są koszty?

Gdy dyferencjał w naszym quadzie zaczyna szwankować, stajemy przed dylematem: naprawiać czy wymieniać? Kluczowa jest precyzyjna diagnostyka. Jeśli problemem są jedynie zużyte łożyska lub uszkodzone uszczelniacze, często wystarczy ich wymiana. To stosunkowo prosta i mniej kosztowna operacja. Jednakże, jeśli doszło do uszkodzenia kół zębatych, obudowy lub innych wewnętrznych komponentów, które są mocno zużyte lub pęknięte, wtedy wymiana całego mechanizmu na nowy lub używany, ale sprawny, może okazać się bardziej sensownym i trwałym rozwiązaniem. Zawsze warto skonsultować się z zaufanym mechanikiem, który specjalizuje się w quadach.

Opcją, którą należy rozważyć, jest regeneracja dyferencjału. Polega ona na demontażu mechanizmu, wymianie wszystkich zużytych elementów (łożysk, uszczelniaczy, czasem kół zębatych) i ponownym złożeniu z zachowaniem odpowiednich tolerancji i luzów. Regeneracja może być opłacalna, zwłaszcza w przypadku droższych modeli dyferencjałów lub gdy dostępność nowych części jest ograniczona. Jej zaletą jest często niższy koszt niż zakup nowego podzespołu. Wadą może być natomiast czasochłonność oraz konieczność znalezienia warsztatu, który specjalizuje się w tego typu pracach i dysponuje odpowiednim doświadczeniem. Koszty naprawy dyferencjału mogą być bardzo zróżnicowane i zależą od marki, modelu quada oraz zakresu uszkodzeń. W przypadku popularnych marek, takich jak Can-Am, Polaris, Yamaha, Suzuki, Kawasaki czy CF Moto, wymiana samych uszczelniaczy to koszt kilkuset złotych (części plus robocizna). Wymiana łożysk może oscylować w granicach 1000-2000 zł. Natomiast zakup nowego dyferencjału to już znacznie większy wydatek, często rzędu kilku tysięcy złotych, a w niektórych przypadkach nawet przekraczający 5000 zł. Regeneracja zazwyczaj plasuje się gdzieś pomiędzy tymi kwotami. Zawsze warto poprosić o szczegółową wycenę przed podjęciem decyzji.
