Volkswagen Passat B5, pomimo upływu lat, wciąż cieszy się dużą popularnością na polskich drogach. Właśnie dlatego wiedza na temat jego elektryki, a w szczególności schematu bezpieczników, jest nieoceniona dla każdego właściciela. Problemy z elektryką potrafią być frustrujące, ale z odpowiednią wiedzą można je często rozwiązać samodzielnie, oszczędzając czas i pieniądze. Ten przewodnik pomoże Ci zlokalizować skrzynkę bezpieczników, zrozumieć oznaczenia i skutecznie poradzić sobie z najczęstszymi awariami.
Kluczowe informacje o bezpiecznikach w Passacie B5
- Główna skrzynka bezpieczników znajduje się w kabinie pasażerskiej, po lewej stronie deski rozdzielczej
- Wyróżnia się schematy dla wersji przed liftingiem (1996-2000) i po liftingu (2000-2005)
- Każdy bezpiecznik ma przypisany numer, wartość amperażu i chroniony obwód
- Najczęstsze awarie dotyczą gniazda zapalniczki, radia, świateł czy centralnego zamka
- Powtarzające się przepalenia bezpieczników mogą wskazywać na poważniejsze zwarcia w instalacji
Gdzie w Passacie B5 ukryta jest skrzynka z bezpiecznikami? Lokalizacja krok po kroku

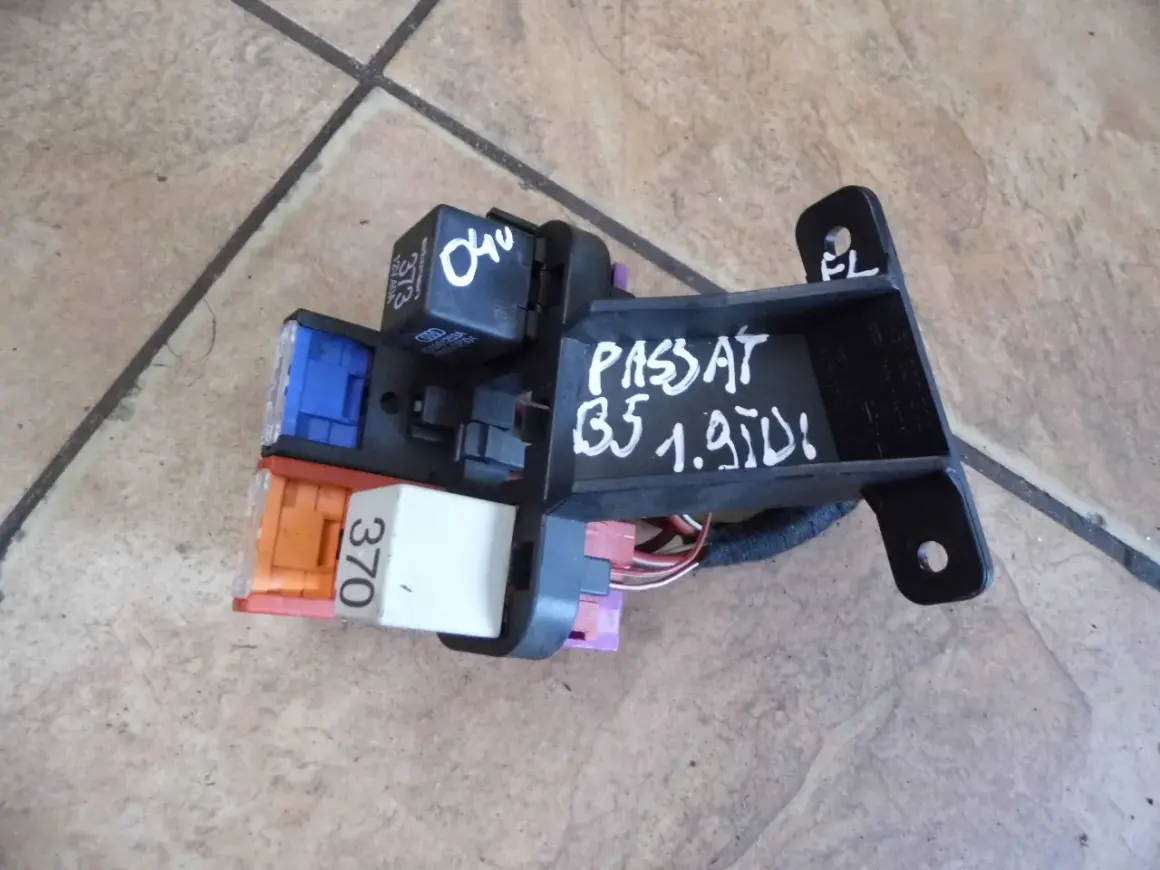

Pierwszym krokiem do rozwiązania problemu z elektryką jest zlokalizowanie głównej skrzynki bezpieczników. W Volkswagenie Passacie B5 znajduje się ona w kabinie pasażerskiej, po lewej stronie deski rozdzielczej, tuż przy drzwiach kierowcy. Aby uzyskać do niej dostęp, zazwyczaj wystarczy zdjąć plastikową osłonę, która ją maskuje. Pamiętaj, że w zależności od wersji wyposażenia i roku produkcji, mogą istnieć dodatkowe skrzynki z bezpiecznikami lub przekaźnikami. Niektórzy użytkownicy Passata B5 odnajdują je również w komorze silnika, umiejscowione obok sterownika, lub pod kolumną kierownicy. Dostęp do tych mniej oczywistych lokalizacji może być konieczny przy bardziej złożonych awariach instalacji elektrycznej.
Jak poprawnie czytać schemat? Klucz do zrozumienia oznaczeń w Twoim B5
Zrozumienie oznaczeń na schemacie bezpieczników jest fundamentalne dla prawidłowej diagnozy. W Passacie B5, podobnie jak w większości pojazdów, każdy bezpiecznik posiada trzy kluczowe informacje: jego numer, wartość natężenia prądu (amperaż, oznaczany jako A, np. 5A, 10A, 20A) oraz opis chronionego obwodu. Znając te dane, możesz precyzyjnie zidentyfikować, który element instalacji elektrycznej jest zabezpieczony przez dany bezpiecznik. Istotną kwestią jest świadomość, że istnieją różnice między wersją Passata B5 sprzed liftingu (1996-2000) a wersją po liftingu (B5 FL, 2000-2005). Schematy mogą się nieznacznie różnić, dlatego zawsze upewnij się, że korzystasz z rozpiski odpowiedniej dla Twojego modelu i rocznika. Użycie niewłaściwego schematu może prowadzić do błędów w diagnostyce i potencjalnie do dalszych uszkodzeń.
Kompletna rozpiska bezpieczników dla VW Passat B5 (1996-2000)
Poniżej znajduje się reprezentatywna rozpiska bezpieczników dla modelu Volkswagen Passat B5 w wersji przed liftingiem (lata produkcji 1996-2000). Należy pamiętać, że jest to schemat poglądowy, a dokładny układ może się nieznacznie różnić w zależności od konkretnego wyposażenia pojazdu.
Bezpieczniki 1-22: Zasilanie, światła i kluczowe systemy jazdy
| Numer bezpiecznika | Amperaż (A) | Chroniony obwód |
|---|---|---|
| 1 | 10 | Układ zapłonowy, wskaźniki |
| 2 | 10 | Światła hamowania |
| 3 | 15 | Klakson |
| 4 | 10 | Światła cofania |
| 5 | 15 | Poduszki powietrzne |
| 6 | 20 | Centralny zamek (sterowanie) |
| 7 | 10 | Wskaźniki, zegar |
| 8 | 15 | Pompa paliwa |
| 9 | 10 | ABS/ESP (sterowanie) |
| 10 | 15 | Systemy kontroli trakcji |
| 11 | 10 | Światła do jazdy dziennej |
| 12 | 10 | Światła pozycyjne (lewe) |
| 13 | 10 | Światła pozycyjne (prawe) |
| 14 | 20 | Elektryczne szyby (sterowanie) |
| 15 | 10 | Światła drogowe (lewe) |
| 16 | 10 | Światła drogowe (prawe) |
| 17 | 15 | Światła mijania (lewe) |
| 18 | 15 | Światła mijania (prawe) |
| 19 | 20 | Wentylator chłodnicy |
| 20 | 15 | Systemy diagnostyczne (OBD) |
| 21 | 10 | Pompa powietrza wtórnego |
| 22 | 25 | Podgrzewanie lusterek |
Bezpieczniki 23-44: Obwody komfortu, audio i wyposażenia dodatkowego
| Numer bezpiecznika | Amperaż (A) | Chroniony obwód |
|---|---|---|
| 23 | 15 | Radio/Nawigacja (zasilanie) |
| 24 | 25 | Wycieraczki (silnik) |
| 25 | 10 | Podgrzewanie spryskiwaczy |
| 26 | 15 | Oświetlenie wewnętrzne |
| 27 | 20 | Klimatyzacja (sterowanie) |
| 28 | 15 | System audio (wzmacniacz) |
| 29 | 10 | Elektrycznie sterowane lusterka |
| 30 | 20 | Ogrzewanie tylnej szyby |
| 31 | 15 | System alarmowy |
| 32 | 10 | Zapalniczka (podświetlenie) |
| 33 | 15 | Gniazdo zapalniczki |
| 34 | 10 | Radio (pamięć) |
| 35 | 20 | Elektryczne szyby (tylne) |
| 36 | 20 | Elektryczne szyby (przednie) |
| 37 | 20 | Radio/Nawigacja (dodatkowe zasilanie) |
| 38 | 15 | Moduł komfortu (sterowanie) |
| 39 | 10 | Czujnik deszczu |
| 40 | 15 | Podgrzewanie foteli (lewe) |
| 41 | 15 | Podgrzewanie foteli (prawe) |
| 42 | 10 | System wspomagania parkowania |
| 43 | 20 | Pompa dodatkowego ogrzewania |
| 44 | 10 | System nawigacji (GPS) |
Zaktualizowany schemat bezpieczników dla VW Passat B5 FL (2000-2005)
Wersja Passata B5 po liftingu (FL), produkowana od 2000 do 2005 roku, wprowadziła pewne modyfikacje w instalacji elektrycznej. Poniżej przedstawiamy orientacyjny schemat bezpieczników dla tego modelu. Pamiętaj, że jak w przypadku wersji przed liftingiem, dokładna rozpiska może się różnić w zależności od wyposażenia.
Lista bezpieczników 1-22 w modelu po liftingu: Co się zmieniło?
| Numer bezpiecznika | Amperaż (A) | Chroniony obwód |
|---|---|---|
| 1 | 10 | Układ zapłonowy, wskaźniki |
| 2 | 10 | Światła hamowania |
| 3 | 15 | Klakson |
| 4 | 10 | Światła cofania |
| 5 | 15 | Poduszki powietrzne |
| 6 | 20 | Centralny zamek (sterowanie) |
| 7 | 10 | Wskaźniki, zegar |
| 8 | 15 | Pompa paliwa |
| 9 | 10 | ABS/ESP (sterowanie) |
| 10 | 15 | Systemy kontroli trakcji |
| 11 | 10 | Światła do jazdy dziennej |
| 12 | 10 | Światła pozycyjne (lewe) |
| 13 | 10 | Światła pozycyjne (prawe) |
| 14 | 20 | Elektryczne szyby (sterowanie) |
| 15 | 10 | Światła drogowe (lewe) |
| 16 | 10 | Światła drogowe (prawe) |
| 17 | 15 | Światła mijania (lewe) |
| 18 | 15 | Światła mijania (prawe) |
| 19 | 20 | Wentylator chłodnicy |
| 20 | 15 | Systemy diagnostyczne (OBD) |
| 21 | 10 | Pompa powietrza wtórnego |
| 22 | 25 | Podgrzewanie lusterek |
Lista bezpieczników 23-44 w modelu po liftingu: Nowe funkcje i ich zabezpieczenia
| Numer bezpiecznika | Amperaż (A) | Chroniony obwód |
|---|---|---|
| 23 | 15 | Radio/Nawigacja (zasilanie) |
| 24 | 25 | Wycieraczki (silnik) |
| 25 | 10 | Podgrzewanie spryskiwaczy |
| 26 | 15 | Oświetlenie wewnętrzne |
| 27 | 20 | Klimatyzacja (sterowanie) |
| 28 | 15 | System audio (wzmacniacz) |
| 29 | 10 | Elektrycznie sterowane lusterka |
| 30 | 20 | Ogrzewanie tylnej szyby |
| 31 | 15 | System alarmowy |
| 32 | 10 | Zapalniczka (podświetlenie) |
| 33 | 15 | Gniazdo zapalniczki |
| 34 | 10 | Radio (pamięć) |
| 35 | 20 | Elektryczne szyby (tylne) |
| 36 | 20 | Elektryczne szyby (przednie) |
| 37 | 20 | Radio/Nawigacja (dodatkowe zasilanie) |
| 38 | 15 | Moduł komfortu (sterowanie) |
| 39 | 10 | Czujnik deszczu |
| 40 | 15 | Podgrzewanie foteli (lewe) |
| 41 | 15 | Podgrzewanie foteli (prawe) |
| 42 | 10 | System wspomagania parkowania |
| 43 | 20 | Pompa dodatkowego ogrzewania |
| 44 | 10 | System nawigacji (GPS) |
Najczęstsze awarie elektryki w Passacie B5 – który bezpiecznik sprawdzić w pierwszej kolejności?
Wiele powszechnych problemów z elektryką w Passacie B5 można zdiagnozować, sprawdzając konkretne bezpieczniki. Oto kilka najczęstszych usterek i wskazówki, gdzie szukać przyczyny:
Problem z radiem lub nawigacją? Te dwa bezpieczniki to Twój pierwszy cel
Jeśli Twoje radio lub system nawigacji przestał działać, w pierwszej kolejności sprawdź bezpiecznik numer 37 o wartości 20A. Jest on najczęściej odpowiedzialny za zasilanie tych urządzeń. Warto również rzucić okiem na bezpiecznik numer 23 (15A) oraz numer 34 (10A), które mogą zasilać radio lub jego pamięć.
Gniazdo zapalniczki nie działa? Szybka diagnoza i numer bezpiecznika
Niedziałające gniazdo zapalniczki to częsta bolączka. Za jego zasilanie zazwyczaj odpowiada bezpiecznik numer 33 o wartości 15A. Sprawdzenie tego bezpiecznika powinno być Twoim pierwszym ruchem w tej sytuacji.
Brak oświetlenia wewnętrznego lub zewnętrznego? Zanim wymienisz żarówkę, sprawdź to!
Problemy z oświetleniem mogą mieć różne przyczyny. Światła mijania i drogowe są zazwyczaj zabezpieczone oddzielnymi bezpiecznikami dla każdej strony, często w zakresie numerów 17-18 (mijania) oraz 15-16 (drogowe), o wartościach 15A. Oświetlenie wewnętrzne zazwyczaj chroni bezpiecznik numer 26 (15A), a światła pozycyjne to bezpieczniki 12 i 13 (10A).
Centralny zamek lub elektryczne szyby odmówiły posłuszeństwa? Poznaj rolę modułu komfortu
Systemy takie jak centralny zamek i elektryczne szyby są często powiązane z modułem komfortu. W przypadku ich awarii, warto sprawdzić bezpieczniki numer 6 (20A) lub 14 (20A), które mogą zasilać te układy lub sam moduł komfortu.
Warto również pamiętać, że powtarzające się przepalanie bezpieczników to sygnał ostrzegawczy. Może to świadczyć o zwarciu w instalacji, na przykład w wiązce haka holowniczego, uszkodzonej izolacji przewodów, problemach z włącznikiem świateł, a nawet o korozji punktów masowych lub problemach z kostką stacyjki. W takich przypadkach sama wymiana bezpiecznika nie rozwiąże problemu, a może nawet pogorszyć sytuację.
Wymiana bezpiecznika w Passacie B5 – Prosty poradnik dla każdego
Wymiana przepalonego bezpiecznika jest czynnością, którą wielu kierowców może wykonać samodzielnie. Kluczowe jest jednak zachowanie ostrożności i postępowanie zgodnie z zasadami.
Jak bezpiecznie wyjąć spalony bezpiecznik i ocenić jego stan?
Przed rozpoczęciem jakichkolwiek prac przy bezpiecznikach, zawsze wyłącz zapłon w pojeździe. Następnie, zlokalizuj przepalony bezpiecznik w skrzynce. Zazwyczaj można go wyjąć palcami, jeśli jest to bezpiecznik typu "mini", lub za pomocą specjalnych plastikowych szczypiec, które często znajdują się w zestawie z zapasowymi bezpiecznikami lub są dołączone do instrukcji obsługi pojazdu. Po wyjęciu bezpiecznika, dokładnie obejrzyj jego drucik. Jeśli jest przerwany lub widocznie nadtopiony, oznacza to, że bezpiecznik jest przepalony i wymaga wymiany.
Dobór nowego bezpiecznika – dlaczego wartość w amperach jest nie do negocjacji?
To absolutnie kluczowy punkt: nowy bezpiecznik musi mieć dokładnie taką samą wartość amperażu (A) jak bezpiecznik oryginalny. Wartość ta jest precyzyjnie dobrana do obciążenia danego obwodu. Użycie bezpiecznika o wyższym amperażu jest skrajnie niebezpieczne może doprowadzić do przegrzania przewodów, uszkodzenia urządzeń elektrycznych, a nawet do pożaru pojazdu. Bezpieczniki mają przypisane kolory odpowiadające ich wartościom (np. czerwony 10A, niebieski 15A, żółty 20A), co ułatwia ich identyfikację.
Przeczytaj również: Uszkodzona maglownica w Golfie 5: objawy, diagnoza, koszty naprawy
Co robić, gdy nowy bezpiecznik przepala się natychmiast po wymianie?
Jeśli po wymianie bezpiecznika na nowy, sprawny egzemplarz, ten natychmiast się przepala, jest to bardzo silny sygnał, że w instalacji elektrycznej występuje poważne zwarcie. W takiej sytuacji samodzielne próby naprawy są odradzane. Należy niezwłocznie udać się do wykwalifikowanego mechanika lub elektryka samochodowego. Specjalista będzie w stanie zlokalizować przyczynę zwarcia, która może leżeć w uszkodzonej wiązce przewodów, wadliwym podzespole, problemach z punktami masowymi lub kostką stacyjki, i bezpiecznie ją usunąć.
