Wymiana radia samochodowego może wydawać się skomplikowanym zadaniem, ale dzięki standardowi kostki ISO staje się znacznie prostsza. Ten artykuł to kompleksowy przewodnik, który pomoże Ci zrozumieć schemat złącza ISO, poprawnie podłączyć radio i uniknąć typowych problemów, takich jak utrata pamięci. Przygotuj się na samodzielne działanie i ciesz się ulubioną muzyką w swoim aucie!
Kluczowe informacje o kostce ISO do radia samochodowego
- Kostka ISO to międzynarodowy standard (ISO 10487) ułatwiający podłączanie radioodtwarzaczy w samochodach.
- Składa się z dwóch głównych części: zasilającej (czarnej) i głośnikowej (brązowej).
- Kluczowe przewody zasilające to żółty (stałe +12V), czerwony (+12V po stacyjce) i czarny (masa).
- Przewody głośnikowe są parowane kolorami dla każdego z czterech kanałów.
- Najczęstszy problem utraty pamięci radia wynika z zamienionych miejscami przewodów żółtego i czerwonego.
- Wiele adapterów pozwala na łatwą zamianę przewodów bez cięcia kabli.
Czym jest kostka ISO i dlaczego ułatwia życie każdemu kierowcy
Kostka ISO, formalnie znana jako standard ISO 10487, to międzynarodowy system złączy elektrycznych, który zrewolucjonizował sposób podłączania radioodtwarzaczy w samochodach. Jej głównym zadaniem jest unifikacja połączeń, co oznacza, że niezależnie od marki radia czy samochodu, standardowe złącza pasują do siebie. To eliminuje potrzebę skomplikowanych przeróbek instalacji i znacznie ułatwia wymianę fabrycznego radia na model niefabryczny.
Złącze ISO składa się zazwyczaj z dwóch głównych części, potocznie nazywanych "kostkami". Pierwsza z nich, często w kolorze czarnym, to kostka zasilająca. Odpowiada ona za dostarczenie niezbędnego prądu do radia oraz sygnałów sterujących, takich jak włączenie czy podtrzymanie pamięci. Druga kostka, zazwyczaj brązowa, to kostka głośnikowa. Jej rola polega na przesyłaniu sygnału audio do poszczególnych głośników w samochodzie, zapewniając prawidłowe nagłośnienie. Dzięki temu standardowi, montaż nowego radia staje się prosty i intuicyjny, nawet dla osób bez doświadczenia w car audio.
Rozszyfrowujemy schemat zasilania: Klucz do poprawnego działania Twojego radia
Kostka zasilająca to serce połączenia radia samochodowego. Poprawne podłączenie jej przewodów jest kluczowe dla stabilnego działania urządzenia i zachowania wszystkich jego funkcji. Poniżej przedstawiamy szczegółowy opis najważniejszych kabli:
- Żółty kabel stałe zasilanie +12V: Ten przewód jest podłączony bezpośrednio do akumulatora i dostarcza stałe napięcie +12V, niezależnie od pozycji kluczyka w stacyjce. Jest absolutnie kluczowy dla podtrzymania pamięci radia odpowiada za zapisane stacje radiowe, ustawienia dźwięku, zegar i inne personalizacje. Bez niego radio "zapominałoby" wszystko po każdym wyłączeniu silnika.
- Czerwony kabel zasilanie +12V po stacyjce (ACC): Ten przewód dostarcza napięcie +12V dopiero po przekręceniu kluczyka w stacyjce (zazwyczaj w pozycji ACC lub zapłon). Jego zadaniem jest włączanie i wyłączanie radia wraz z zapłonem samochodu.
- Czarny kabel masa (-): Jest to przewód uziemiający, który zapewnia prawidłowy obwód elektryczny dla radia. Podłączenie go do masy pojazdu jest fundamentalne dla bezpieczeństwa i poprawnego działania urządzenia.
- Niebieski kabel sterowanie anteną automatyczną lub wzmacniaczem: Ten przewód dostarcza napięcie +12V tylko wtedy, gdy radio jest włączone. Służy do sterowania automatyczną anteną (wysuwanie/chowanie) lub do włączania zewnętrznego wzmacniacza audio.
- Pomarańczowy przewód sygnał iluminacji (podświetlenia): Ten kabel, choć często pomijany, odpowiada za przyciemnianie wyświetlacza radia po włączeniu świateł pozycyjnych lub mijania w samochodzie. Jeśli nie podłączysz go, podświetlenie radia będzie działać z pełną mocą niezależnie od pory dnia, co może być uciążliwe w nocy.
Pamiętaj, że prawidłowe zidentyfikowanie i podłączenie tych przewodów to podstawa bezproblemowego montażu radia.

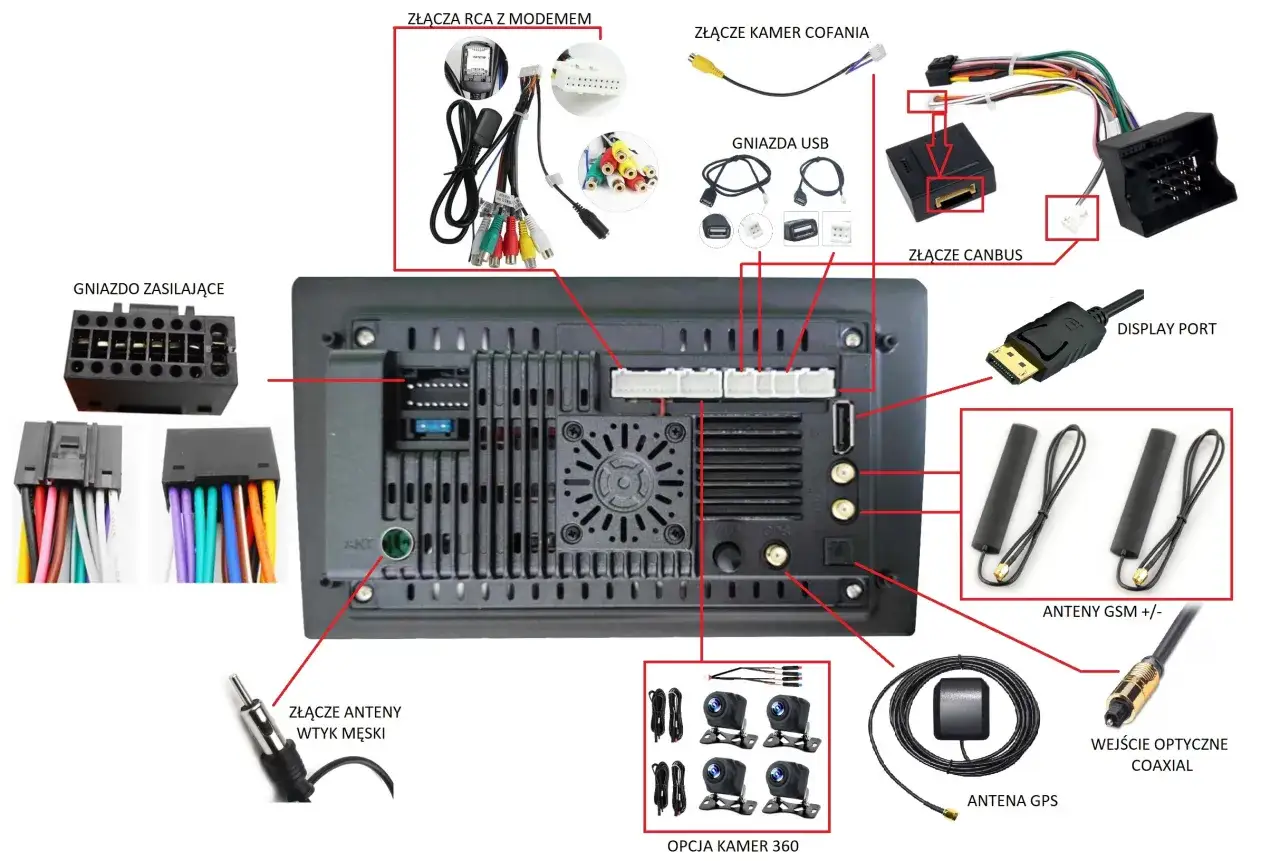

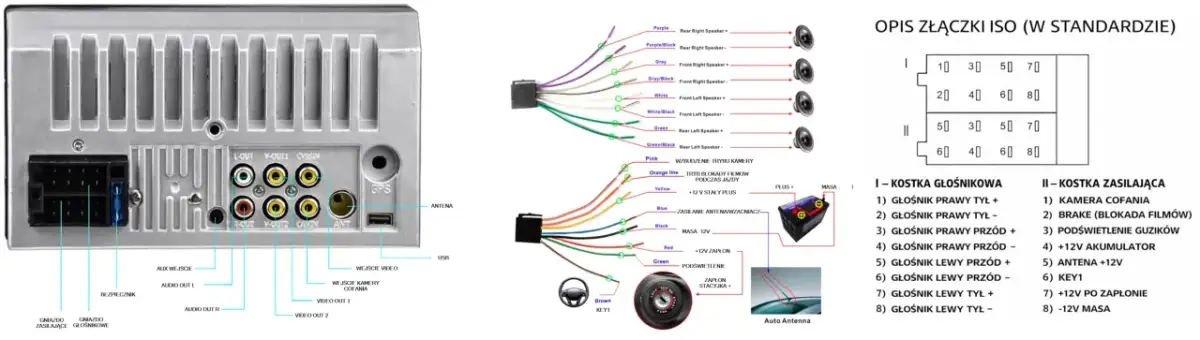

Mapa dźwięku w Twoim aucie: Schemat kostki głośnikowej bez tajemnic
Kostka głośnikowa, zazwyczaj brązowa, odpowiada za przesyłanie sygnału audio z radia do poszczególnych głośników w samochodzie. Jest zaprojektowana tak, aby zapewnić prawidłowe rozłożenie dźwięku na cztery kanały (dwa przednie i dwa tylne). Kluczem do zrozumienia tego złącza są pary przewodów, gdzie każdy głośnik ma swój przewód dodatni (+) i ujemny (-).
Standardowo, przewody są kodowane kolorami, co ułatwia identyfikację. Jednolity kolor oznacza sygnał dodatni (+), natomiast ten sam kolor z czarnym paskiem to sygnał ujemny (-). Poniżej przedstawiamy typowy schemat:
- Szary i szaro-czarny: Głośnik prawy przedni.
- Biały i biało-czarny: Głośnik lewy przedni.
- Fioletowy i fioletowo-czarny: Głośnik prawy tylny.
- Zielony i zielono-czarny: Głośnik lewy tylny.
Plus i minus w głośnikach: Dlaczego prawidłowa polaryzacja ma znaczenie dla jakości dźwięku?
Prawidłowe podłączenie polaryzacji (plus do plusa, minus do minusa) jest niezwykle ważne dla jakości dźwięku. Jeśli głośniki zostaną podłączone z odwróconą polaryzacją, będą pracować w przeciwfazie. Oznacza to, że membrana jednego głośnika będzie wychylać się do przodu, gdy membrana drugiego będzie cofać się do tyłu. Skutkuje to znacznym pogorszeniem jakości dźwięku, szczególnie w zakresie niskich tonów bas będzie słaby, rozmyty i pozbawiony głębi. Dlatego zawsze upewnij się, że przewody plusowe i minusowe są podłączone zgodnie ze schematem.
Najczęstszy problem przy montażu: Radio gubi pamięć po wyłączeniu – jak to naprawić?
Diagnoza problemu: Dlaczego ustawienia znikają po wyjęciu kluczyka?
Jednym z najbardziej frustrujących problemów, z jakimi spotykają się użytkownicy po samodzielnym montażu radia, jest utrata wszystkich ustawień (stacji radiowych, zegara, korektora dźwięku) po wyłączeniu zapłonu lub wyjęciu kluczyka. Przyczyna jest prosta: przewody odpowiedzialne za stałe zasilanie (żółty, +12V) i zasilanie po stacyjce (czerwony, +12V ACC) zostały zamienione miejscami. Radio, aby podtrzymać pamięć, potrzebuje stałego zasilania z żółtego przewodu. Jeśli ten przewód jest podłączony do zasilania po stacyjce, radio traci zasilanie i pamięć za każdym razem, gdy wyłączysz silnik.

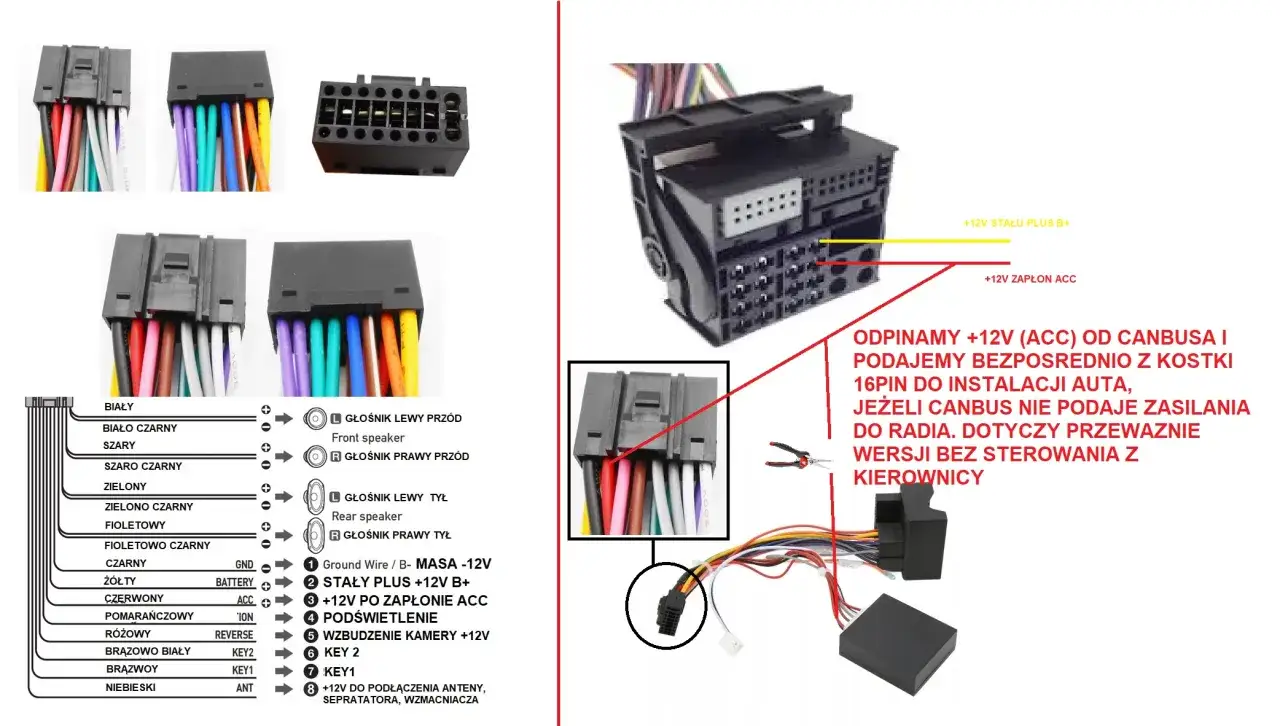

Proste rozwiązanie: Jak zamienić miejscami kable czerwony i żółty bez cięcia przewodów?
Na szczęście, producenci radioodtwarzaczy i adapterów ISO przewidzieli ten problem. Wiele z nich wyposaża przewody żółty i czerwony w specjalne złączki (często typu bullet connector), które umożliwiają ich łatwe przepięcie bez konieczności cięcia i lutowania kabli. Wystarczy rozłączyć złączki i zamienić przewody miejscami, tak aby żółty kabel z instalacji samochodu łączył się z czerwonym kablem radia, a czerwony kabel z instalacji samochodu z żółtym kablem radia. Po tej prostej operacji radio powinno bez problemu zachowywać wszystkie ustawienia po wyłączeniu zapłonu.
Praktyczny przewodnik: Podłączanie radia z kostką ISO krok po kroku
Samodzielny montaż radia samochodowego z kostką ISO jest w zasięgu każdego, kto potrafi posługiwać się podstawowymi narzędziami. Oto przewodnik krok po kroku, który pomoże Ci przejść przez ten proces bezpiecznie i skutecznie.
- Krok 1: Bezpieczeństwo przede wszystkim odłączenie akumulatora. Zawsze zaczynaj od odłączenia ujemnej klemy akumulatora. Zapobiegnie to przypadkowym zwarciom i uszkodzeniu instalacji elektrycznej samochodu lub samego radia.
- Krok 2: Weryfikacja instalacji w samochodzie czy zawsze jest zgodna ze standardem? Przed podłączeniem radia, upewnij się, że kostka ISO w Twoim samochodzie jest zgodna ze standardem. W niektórych starszych lub nietypowych modelach samochodów kolory przewodów mogą odbiegać od normy. Warto sprawdzić to za pomocą miernika uniwersalnego, identyfikując stałe +12V, +12V po stacyjce i masę.
- Krok 3: Połączenie kostek i pierwsze uruchomienie radia. Po zweryfikowaniu instalacji, podłącz kostkę zasilającą i głośnikową radia do odpowiednich kostek w samochodzie. Następnie podłącz ponownie akumulator. Włącz zapłon i uruchom radio. Sprawdź, czy radio się włącza, odbiera stacje, odtwarza muzykę i czy głośniki działają prawidłowo. Nie zapomnij sprawdzić, czy radio zachowuje pamięć po wyłączeniu i ponownym włączeniu zapłonu. Jeśli nie, wróć do poprzedniego rozdziału i zamień miejscami przewody żółty i czerwony.
Co jeśli moje auto nie ma kostki ISO? Rozwiązania dla starszych i nietypowych modeli
Nie wszystkie samochody, zwłaszcza te starsze lub produkowane poza Europą, są wyposażone w fabryczną kostkę ISO. Nie oznacza to jednak, że jesteś skazany na fabryczne radio lub skomplikowane przeróbki. Istnieją skuteczne rozwiązania, które pozwolą Ci podłączyć nowoczesne radio do niemal każdej instalacji.
Adaptery i przejściówki: Najprostszy sposób na dostosowanie instalacji
Najprostszym i najbardziej rekomendowanym rozwiązaniem jest użycie specjalnych adapterów lub przejściówek. Są to kable, które z jednej strony pasują do fabrycznej kostki w Twoim samochodzie (często unikalnej dla danej marki), a z drugiej strony zakończone są standardową kostką ISO. Dzięki temu możesz podłączyć nowe radio bez żadnych modyfikacji oryginalnej wiązki przewodów w samochodzie. Adaptery są dostępne dla większości popularnych marek i modeli samochodów i są łatwe w montażu (plug & play).
Przeczytaj również: Alfa Romeo 159 maglownica: Objawy, przyczyny, koszty naprawy
Kiedy konieczne jest zarabianie nowej kostki? Porady dla zaawansowanych
W rzadkich przypadkach, gdy nie można znaleźć odpowiedniego adaptera (np. dla bardzo starych lub egzotycznych modeli), może być konieczne samodzielne zarobienie nowej kostki ISO. Ta opcja wymaga większej wiedzy i umiejętności. Należy wtedy zidentyfikować wszystkie przewody w fabrycznej instalacji samochodu (zasilanie, masę, głośniki) za pomocą miernika uniwersalnego, a następnie przylutować lub zacisnąć je do nowej kostki ISO. Jest to rozwiązanie dla bardziej zaawansowanych użytkowników, którzy mają doświadczenie z elektryką samochodową i potrafią prawidłowo izolować połączenia. W przypadku wątpliwości zawsze warto skonsultować się z fachowcem, aby uniknąć uszkodzenia instalacji elektrycznej pojazdu.
