Zrozumienie budowy i zasady działania układu chłodzenia silnika jest kluczowe dla każdego kierowcy, mechanika-amatora czy hobbysty. Ten artykuł, bazując na szczegółowej analizie schematu, wyjaśni, jak poszczególne komponenty współpracują, aby utrzymać optymalną temperaturę pracy silnika, oraz pomoże w samodzielnej diagnostyce potencjalnych problemów.
Kluczowe aspekty działania układu chłodzenia silnika
- Układ chłodzenia utrzymuje temperaturę silnika w zakresie 90-100°C, zapobiegając przegrzaniu i niedogrzaniu.
- Główne komponenty to chłodnica, wentylator, pompa wody, termostat, zbiornik wyrównawczy, nagrzewnica i przewody.
- System działa w dwóch obiegach: małym (szybkie rozgrzewanie silnika) i dużym (chłodzenie płynu w chłodnicy).
- Termostat reguluje przepływ płynu, otwierając duży obieg po osiągnięciu temperatury roboczej.
- Zrozumienie schematu pozwala na identyfikację potencjalnych usterek i ocenę stanu płynu chłodniczego.
Dlaczego zrozumienie schematu układu chłodzenia jest kluczowe dla każdego kierowcy?
Układ chłodzenia odgrywa fundamentalną rolę w utrzymaniu optymalnej temperatury pracy silnika spalinowego, która zazwyczaj mieści się w przedziale od 90°C do 100°C. Utrzymanie tej wąskiej granicy jest niezbędne dla zapewnienia maksymalnej wydajności jednostki napędowej, optymalnego spalania paliwa oraz długowieczności jej podzespołów. Zbyt wysoka temperatura może prowadzić do przegrzania, a w skrajnych przypadkach nawet do zatarcia silnika, co wiąże się z kosztownymi naprawami. Z drugiej strony, niedogrzanie silnika, choć mniej dramatyczne w skutkach, również ma negatywny wpływ. Pogarsza warunki smarowania ruchomych części, zwiększa tarcie, a co za tym idzie podnosi zużycie paliwa i przyspiesza proces zużywania się elementów silnika.
Nieprawidłowe działanie układu chłodzenia może prowadzić do szeregu poważnych konsekwencji. Przegrzanie silnika to jedno z najgroźniejszych zjawisk, mogące skutkować deformacją głowicy, uszkodzeniem uszczelki pod głowicą, a nawet zatarciem tłoków w cylindrach. Z perspektywy ekonomicznej, niedogrzany silnik pracuje mniej efektywnie, co przekłada się na wyższe rachunki za paliwo. Ponadto, ciągła praca w nieoptymalnej temperaturze przyspiesza zużycie oleju silnikowego i może prowadzić do powstawania nagaru, który negatywnie wpływa na smarowanie i wydajność silnika. Według danych Wikipedia.org, utrzymanie właściwej temperatury pracy jest kluczowe dla efektywności i żywotności silnika.
Schemat układu chłodzenia – Dekodujemy mapę serca Twojego samochodu
Analiza schematu układu chłodzenia cieczą to jak czytanie mapy, która pokazuje, jak ciepło jest transportowane z silnika i rozpraszane na zewnątrz. Pozwala to zrozumieć, w jaki sposób poszczególne komponenty współpracują, tworząc spójny system. Na typowym schemacie zobaczymy sieć połączonych ze sobą elementów, przez które przepływa płyn chłodniczy mieszanina wody i glikolu etylenowego lub propylenowego, która ma zdolność pochłaniania i oddawania ciepła.
Chłodnica – płuca systemu, które oddychają powietrzem
Chłodnica jest sercem systemu chłodzenia, odpowiedzialnym za rozpraszanie nadmiaru ciepła z płynu chłodniczego do otoczenia. Zbudowana jest z wielu cienkich rurek, przez które przepływa gorący płyn, otoczonych żeberkami zwiększającymi powierzchnię oddawania ciepła. Kiedy samochód jedzie, pęd powietrza przepływający przez chłodnicę odbiera ciepło z płynu. W ten sposób płyn jest schładzany, zanim wróci do silnika, aby ponownie odebrać ciepło.
Pompa wody – cichy bohater wymuszający obieg płynu
Pompa wody, często nazywana pompą cieczy chłodzącej, jest kluczowym elementem wymuszającym ruch płynu w całym układzie. Napędzana zazwyczaj przez pasek rozrządu lub pasek osprzętu, wiruje, tworząc podciśnienie, które zasysa płyn z silnika i tłoczy go do dalszej części obiegu. Bez sprawnej pompy, płyn chłodniczy stałby w miejscu, a silnik szybko uległby przegrzaniu.
Termostat – inteligentny strażnik temperatury
Termostat działa jak zawór sterowany temperaturą. Jego głównym zadaniem jest regulacja przepływu płynu chłodniczego między silnikiem a chłodnicą. Gdy silnik jest zimny, termostat pozostaje zamknięty, kierując płyn tylko w tzw. mały obieg, co przyspiesza jego rozgrzanie. Gdy temperatura płynu osiągnie wartość roboczą (zazwyczaj około 90°C), termostat otwiera się, pozwalając płynowi na przepływ przez chłodnicę w tzw. dużym obiegu, co umożliwia skuteczne chłodzenie.
Wentylator chłodnicy – wsparcie w najtrudniejszych momentach
Wentylator chłodnicy jest niezbędny w sytuacjach, gdy pęd powietrza przepływającego przez chłodnicę jest niewystarczający do efektywnego schłodzenia płynu. Dotyczy to przede wszystkim postoju, jazdy w korku czy poruszania się z niską prędkością. Wentylator, zazwyczaj elektryczny, uruchamia się automatycznie, gdy temperatura płynu w chłodnicy przekroczy określony próg, wspomagając proces chłodzenia.

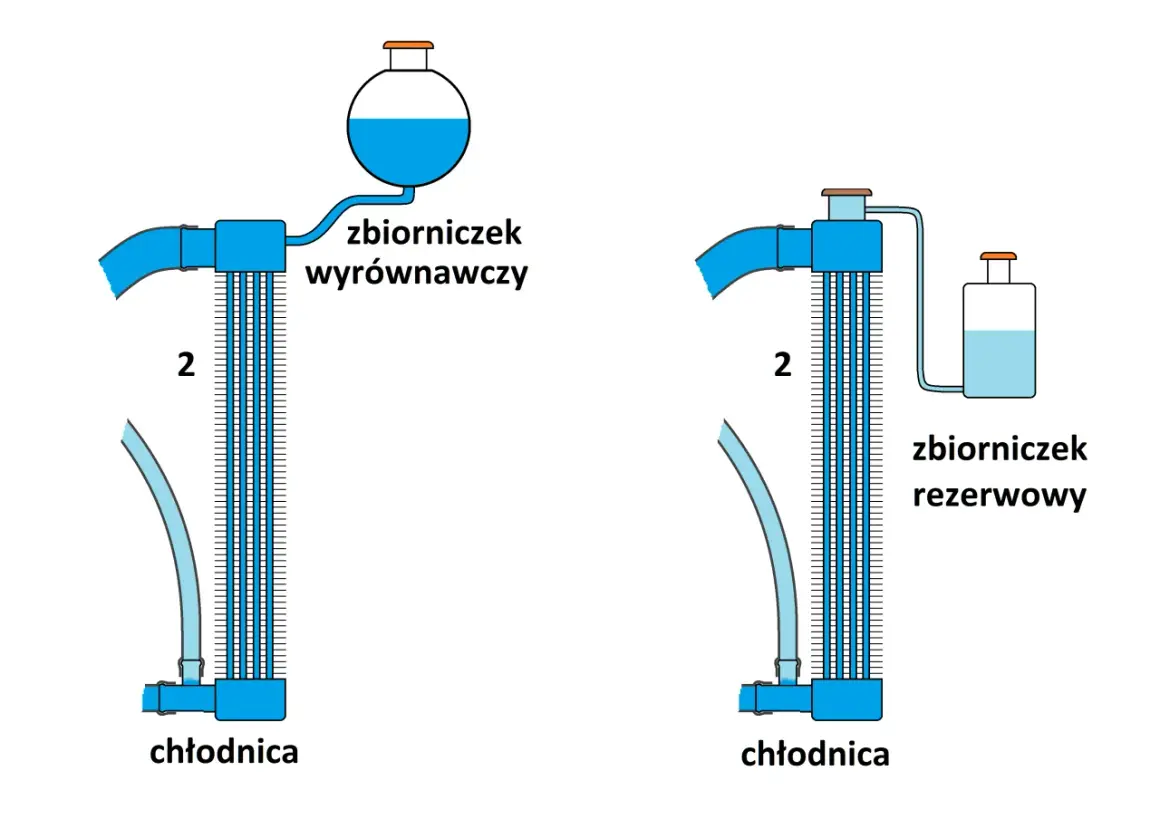

Zbiornik wyrównawczy – bufor bezpieczeństwa dla płynu chłodniczego
Zbiornik wyrównawczy, zwany też rezerwuarem płynu chłodniczego, pełni rolę bufora. Płyn chłodniczy pod wpływem temperatury zmienia swoją objętość rozszerza się podczas nagrzewania i kurczy podczas stygnięcia. Zbiornik wyrównawczy kompensuje te zmiany, zapewniając odpowiednie ciśnienie w układzie i zapobiegając utracie płynu lub zassaniu powietrza do systemu.
Nagrzewnica – jak ciepło silnika ogrzewa Twoją kabinę?
Nagrzewnica to w zasadzie mała chłodnica umieszczona wewnątrz kabiny pojazdu. Gorący płyn chłodniczy przepływa przez jej żeberka, a wentylator nawiewu wtłacza powietrze przez nagrzewnicę, ogrzewając je, zanim trafi ono do wnętrza samochodu. W ten sposób ciepło generowane przez silnik jest wykorzystywane do ogrzewania kabiny, co jest szczególnie doceniane w chłodniejsze dni.
Przewody i połączenia – naczynia krwionośne układu
Sieć przewodów gumowych, często wzmocnionych, oraz różnego rodzaju złączki i obejmy stanowią "naczynia krwionośne" układu chłodzenia. Odpowiadają za transport płynu między poszczególnymi komponentami. Ich stan techniczny jest kluczowy dla zachowania szczelności całego systemu. Uszkodzone lub sparciałe przewody mogą prowadzić do wycieków płynu chłodniczego, a w konsekwencji do przegrzania silnika.
Jak to działa w praktyce? Analiza przepływu płynu krok po kroku na schemacie
Faza 1: Zimny start i mały obieg – dlaczego silnik musi się szybko rozgrzać?
Po uruchomieniu zimnego silnika, pompa wody zaczyna natychmiast wymuszać krążenie płynu chłodniczego. Jednak w tym początkowym etapie, termostat jest zamknięty. Oznacza to, że płyn omija główną chłodnicę i krąży w tzw. małym obiegu. Ten obieg obejmuje najczęściej blok silnika, głowicę cylindrów oraz nagrzewnicę kabiny. Skrócenie drogi przepływu płynu pozwala silnikowi na znacznie szybsze osiągnięcie optymalnej temperatury roboczej. Jest to kluczowe dla zmniejszenia zużycia paliwa i ograniczenia emisji szkodliwych substancji w fazie rozgrzewania, a także dla zapewnienia efektywnego ogrzewania wnętrza pojazdu.
Faza 2: Otwarcie termostatu i duży obieg – moment, w którym układ wchodzi na pełne obroty
Gdy temperatura płynu chłodniczego osiągnie wartość krytyczną, zazwyczaj około 90°C, następuje kluczowy moment termostat otwiera się. Uruchomiony zostaje tzw. duży obieg płynu. Teraz gorąca ciecz zaczyna przepływać przez chłodnicę, gdzie jest intensywnie schładzana przez pęd powietrza. Powietrze przepływające przez żeberka chłodnicy odbiera ciepło z płynu, obniżając jego temperaturę. Następnie schłodzony płyn wraca do silnika, aby ponownie odebrać od niego ciepło. Ten cykl powtarza się wielokrotnie, stabilizując temperaturę silnika w optymalnym zakresie.
Rola wentylatora na postoju i w korku – jak schemat wyjaśnia jego działanie?
W sytuacjach, gdy samochód stoi w miejscu lub porusza się z bardzo niską prędkością, naturalny pęd powietrza przepływającego przez chłodnicę jest niewystarczający do efektywnego chłodzenia płynu. W takich momentach do gry wkracza wentylator chłodnicy. Schemat zazwyczaj pokazuje, że wentylator jest uruchamiany przez czujnik temperatury, który monitoruje ciepłotę płynu w chłodnicy. Gdy temperatura przekroczy ustalony próg, wentylator włącza się, wymuszając przepływ powietrza przez chłodnicę i wspomagając proces schładzania płynu. Po obniżeniu temperatury poniżej progu, wentylator wyłącza się, oszczędzając energię.
Jak czytać schemat układu chłodzenia, by samodzielnie zdiagnozować problem?
Zimna chłodnica mimo gorącego silnika? Zlokalizuj problem z termostatem na schemacie
Jeśli silnik osiąga bardzo wysoką temperaturę, a chłodnica pozostaje zimna, jest to silny sygnał, że płyn chłodniczy nie dociera do niej. Na schemacie należy zlokalizować termostat. Taka sytuacja najczęściej wskazuje na zablokowanie termostatu w pozycji zamkniętej, co uniemożliwia przepływ płynu w dużym obiegu. Może to być również spowodowane zablokowaniem przewodu prowadzącego do chłodnicy lub problemem z samą pompą wody, która nie jest w stanie wymusić odpowiedniego przepływu.
Ciągła praca wentylatora – co na schemacie wskazuje na potencjalną przyczynę?
Jeśli wentylator chłodnicy pracuje nieustannie, nawet gdy silnik jest zimny lub temperatura jest w normie, może to sugerować kilka problemów. Na schemacie warto zwrócić uwagę na czujnik temperatury płynu chłodniczego może on być uszkodzony i wysyłać błędne sygnały o przegrzaniu. Inną możliwością jest stałe włączenie wentylatora przez układ sterowania silnika z powodu innego błędu. W skrajnych przypadkach może to być również objaw chronicznego przegrzewania silnika, gdzie wentylator próbuje nadrobić braki w chłodzeniu.
Słabe ogrzewanie kabiny – gdzie na diagramie szukać związku z nagrzewnicą?
Jeśli ogrzewanie wnętrza pojazdu jest słabe lub całkowicie zanikło, a silnik pracuje w optymalnej temperaturze, problem najczęściej tkwi w nagrzewnicy lub obiegu płynu do niej prowadzącym. Na schemacie należy zlokalizować nagrzewnicę i przewody do niej prowadzące. Możliwe przyczyny to: zapchana nagrzewnica (kamieniem, osadem), zablokowany przepływ płynu do nagrzewnicy (np. przez zawór sterujący ogrzewaniem lub zagięty przewód), lub zbyt niski poziom płynu chłodniczego w układzie.
Nieszczelności – jak analiza schematu pomaga zidentyfikować potencjalne miejsca wycieków?
Znajomość schematu układu chłodzenia jest nieoceniona przy lokalizowaniu wycieków. Po zlokalizowaniu na schemacie wszystkich połączeń, przewodów, chłodnicy, pompy wody, termostatu i nagrzewnicy, można systematycznie sprawdzać te obszary w poszukiwaniu śladów płynu. Szczególną uwagę należy zwrócić na miejsca połączeń przewodów z metalowymi elementami (obejmy, złączki), uszczelki pod pompą wody, termostatem, a także na samą chłodnicę, która może ulec uszkodzeniu mechanicznemu.
Co musisz wiedzieć o płynie chłodniczym, patrząc na schemat?
Dlaczego rodzaj i jakość płynu ma fundamentalne znaczenie dla wszystkich elementów na schemacie?
Płyn chłodniczy to nie tylko woda z dodatkiem glikolu. Jego odpowiedni skład zapewnia ochronę przed korozją wszystkich metalowych elementów układu od bloku silnika, przez chłodnicę, aż po pompę wody. Zapobiega również zamarzaniu cieczy w niskich temperaturach oraz podnosi jej temperaturę wrzenia, co jest kluczowe dla pracy w wysokich temperaturach. Stosowanie niewłaściwego płynu lub płynu o niskiej jakości może prowadzić do przyspieszonego zużycia elementów układu, osadzania się kamienia i osadów, a nawet do uszkodzenia pompy wody czy chłodnicy.
Przeczytaj również: Koszty wymiany sprzęgła (1000-7000 zł): Jak nie przepłacić?
Jak prawidłowo kontrolować poziom płynu w zbiorniku wyrównawczym?
Regularna kontrola poziomu płynu chłodniczego w zbiorniku wyrównawczym jest prostą, ale niezwykle ważną czynnością. Zbiornik ten zazwyczaj posiada oznaczenia "MIN" i "MAX". Poziom płynu powinien znajdować się pomiędzy tymi oznaczeniami, gdy silnik jest zimny. Zbyt niski poziom płynu może oznaczać wyciek lub problem z układem, a zbyt wysoki może świadczyć o przegrzewaniu lub błędnym odpowietrzeniu układu. W przypadku stwierdzenia zbyt niskiego poziomu, należy uzupełnić płyn odpowiedniego typu, pamiętając o zachowaniu ostrożności przy otwieraniu gorącego układu.
