Schematy silnika Isuzu 1.7 CDTI: Rozrząd, podciśnienia, lokalizacje

Silnik 1.7 CDTI to konstrukcja japońskiej firmy Isuzu, która zyskała ogromną popularność dzięki montażowi w milionach egzemplarzy popularnych modeli Opla, takich jak Astra, Corsa, Meriva czy Zafira. Ta jednostka napędowa, występująca w różnych wariantach mocy i oznaczana kodami takimi jak Z17DTL, Z17DTH, Z17DTJ czy A17DTR, często stanowi wyzwanie dla mechaników i właścicieli pojazdów. Zrozumienie jej specyfiki, a zwłaszcza posiadanie precyzyjnych schematów, jest kluczowe dla prawidłowej diagnozy i skutecznej naprawy. W tym artykule skupimy się na najważniejszych aspektach, które pomogą Ci w pracy z tym silnikiem.

Jak rozpoznać swoją wersję silnika 1.7 CDTI? Klucz do właściwego schematu

Rozpoznanie dokładnej wersji silnika Isuzu 1.7 CDTI jest pierwszym i najważniejszym krokiem przed przystąpieniem do jakichkolwiek prac serwisowych czy naprawczych. Różnice w konstrukcji, nawet pozornie niewielkie, mogą skutkować odmiennymi schematami, narzędziami i procedurami. Pomyłka w tym zakresie może prowadzić do poważnych konsekwencji, od nieprawidłowego działania po uszkodzenie komponentów.

Gdzie na silniku znajdziesz kod (Z17DTH, A17DTR) i dlaczego to takie ważne?

Kod silnika, taki jak Z17DTH, A17DTJ czy A17DTR, jest zazwyczaj wybity na bloku silnika, często w okolicach połączenia z skrzynią biegów lub na osłonie rozrządu. Czasami można go również znaleźć na naklejce informacyjnej pod maską lub w dowodzie rejestracyjnym pojazdu. Ten kod precyzyjnie określa wariant jednostki napędowej, w tym jej moc, normy emisji spalin oraz specyfikę poszczególnych układów. Jest to klucz do odnalezienia odpowiednich schematów elektrycznych, układu podciśnień czy procedur wymiany rozrządu.

Różnice między generacjami: Co odróżnia silniki z kodem "Z" od tych z "A"?

Silniki 1.7 CDTI z kodami rozpoczynającymi się od "Z" (np. Z17DTH, Z17DTL) to zazwyczaj starsze generacje, spełniające normy emisji Euro 4. Wersje z kodami "A" (np. A17DTJ, A17DTR) to nowsze jednostki, często spełniające normy Euro 5, co wiąże się z modyfikacjami w układzie wtryskowym, systemie recyrkulacji spalin (EGR) oraz obecnością filtra cząstek stałych (DPF). Te różnice wpływają na schematy układów, takich jak podciśnienia, a także na lokalizację i budowę niektórych czujników i komponentów. Na przykład, nowsze wersje mogą mieć bardziej rozbudowany układ sterowania turbosprężarką czy inne rozwiązania w zakresie pompy paliwa. Zgodnie z danymi motodiesel.pl, silniki z serii "A" często charakteryzują się również wyższą mocą.

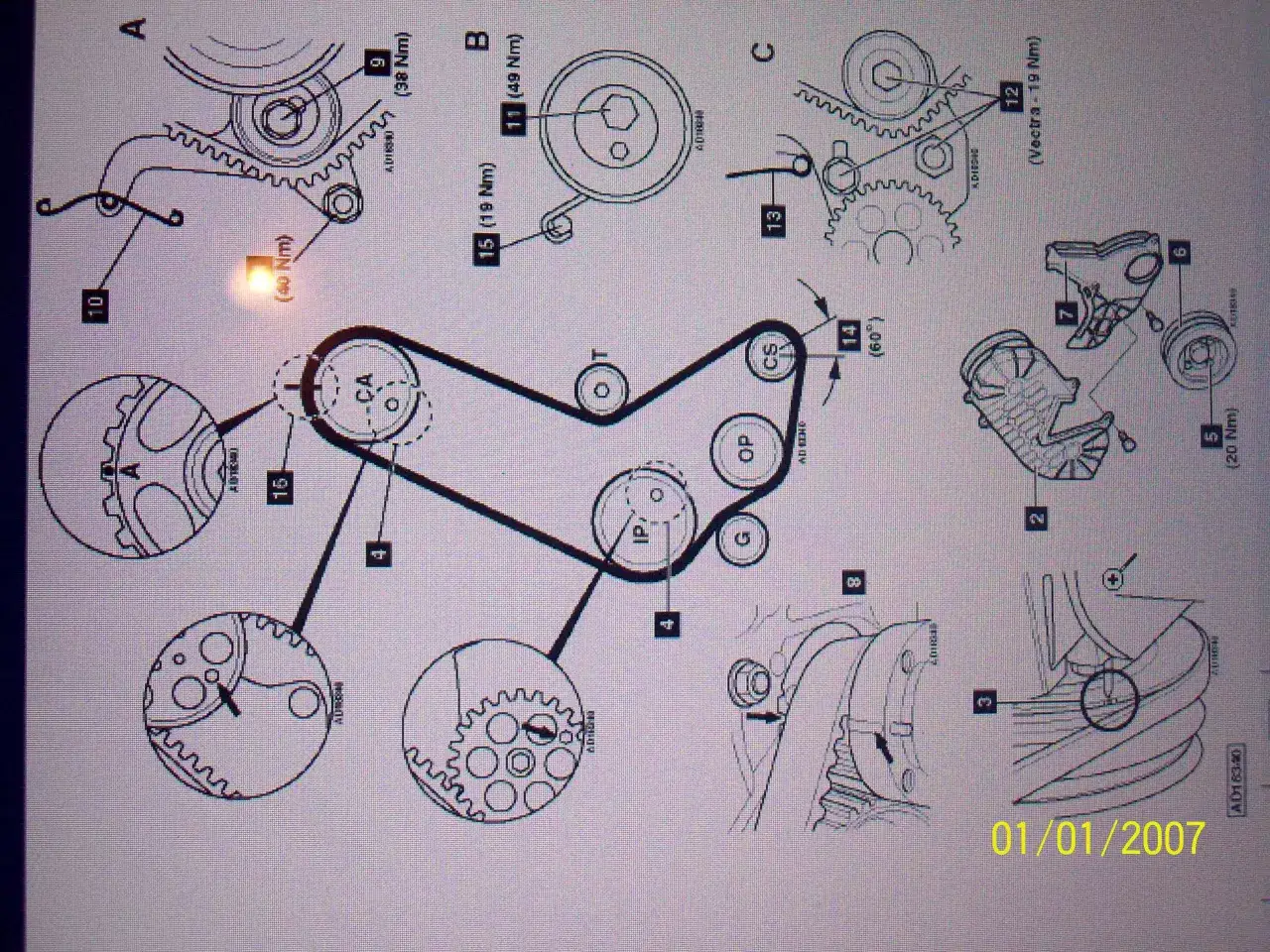

Schemat rozrządu 1.7 CDTI – serce operacji serwisowej

Układ rozrządu w silniku 1.7 CDTI to jeden z najbardziej krytycznych elementów, którego prawidłowe ustawienie i stan są niezbędne dla bezawaryjnej pracy jednostki. Błędy podczas wymiany paska rozrządu mogą prowadzić do katastrofalnej w skutkach kolizji tłoków z zaworami, co wiąże się z koniecznością kosztownego remontu silnika. Dlatego tak ważne jest posiadanie precyzyjnych schematów i ścisłe przestrzeganie procedur.

Znaki, blokady i punkty odniesienia: Jak idealnie ustawić rozrząd?

Prawidłowe ustawienie rozrządu w silniku 1.7 CDTI opiera się na synchronizacji wału korbowego z wałkami rozrządu. Proces ten wymaga użycia specjalistycznych narzędzi blokujących, które unieruchamiają wały w odpowiednich pozycjach. Należy zlokalizować znaki referencyjne na kole zębatym wału korbowego, kole zamachowym (lub kole pasowym wału korbowego) oraz na kołach zębatych wałków rozrządu. Często konieczne jest również zablokowanie pompy wtryskowej, jeśli jest ona napędzana paskiem rozrządu. Precyzja jest kluczowa nawet niewielkie odchylenie może wpływać na pracę silnika, a w skrajnych przypadkach prowadzić do uszkodzenia.

Wizualny przewodnik po ustawieniu rozrządu dla Z17DTH i A17DTR

Dla wariantów Z17DTH i A17DTR, choć ogólna zasada jest podobna, mogą występować subtelne różnice w lokalizacji znaków lub typie narzędzi blokujących. Oto krok po kroku wizualny przewodnik po ustawieniu rozrządu:

1. Demontaż osłon i elementów utrudniających dostęp do rozrządu.
2. Ustawienie wału korbowego w GMP (Górne Martwe Położenie) pierwszego cylindra, zgodne ze znakami.
3. Zablokowanie wału korbowego specjalnym trzpieniem.
4. Zablokowanie wałków rozrządu za pomocą dedykowanej listwy lub blokad.
5. Sprawdzenie i ewentualne zablokowanie pompy wtryskowej (jeśli dotyczy).
6. Poluzowanie napinacza i demontaż starego paska.
7. Montaż nowego paska, zwracając uwagę na kierunek montażu i prawidłowe ułożenie na kołach zębatych.
8. Napięcie paska zgodnie z zaleceniami producenta (często za pomocą wskaźnika lub specjalnego narzędzia).
9. Usunięcie blokad i kilkukrotne ręczne obrócenie wałem korbowym, a następnie ponowne sprawdzenie znaków i napięcia paska.
10. Montaż pozostałych elementów.

Podkreślam, że zawsze należy wymieniać pasek wraz z rolkami prowadzącymi i napinaczem, a także pompą wody, jeśli jest napędzana paskiem rozrządu. To gwarancja długotrwałej i bezproblemowej pracy układu.

Krytyczny punkt programu: pompa oleju i ryzyko wycieku na pasek

Jednym z najpoważniejszych zagrożeń dla układu rozrządu w silniku 1.7 CDTI jest potencjalna nieszczelność pompy oleju. Wyciekający olej może sukcesywnie degradować materiał paska rozrządu, prowadząc do jego osłabienia, a w konsekwencji zerwania. Jest to problem często niedoceniany, który może skutkować uszkodzeniem silnika. Podczas każdej wymiany rozrządu należy dokładnie sprawdzić okolicę pompy oleju pod kątem wszelkich śladów wycieków. W przypadku stwierdzenia nieszczelności, konieczna jest wymiana uszczelnień pompy lub samej pompy, zanim zamontowany zostanie nowy pasek rozrządu.

Najczęstsze błędy przy wymianie paska i jak się przed nimi ustrzec

Do najczęstszych błędów popełnianych podczas wymiany paska rozrządu należą:

• Niewłaściwe napięcie paska: Zbyt luźny pasek może przeskoczyć, zbyt mocno napięty szybciej się zużyć i obciążyć łożyska.
• Brak wymiany wszystkich elementów: Wymiana samego paska bez rolki i napinacza to proszenie się o kłopoty. Te elementy zużywają się równomiernie z paskiem.
• Nieprawidłowe użycie narzędzi blokujących: Niewłaściwe blokowanie wałów lub ich brak może prowadzić do przestawienia rozrządu.
• Brak kontroli pompy wody i pompy oleju: Zaniedbanie tych komponentów może skutkować awarią krótko po wymianie rozrządu.
• Niezastosowanie się do momentów dokręcania: Śruby dokręcone zbyt luźno mogą się odkręcić, zbyt mocno uszkodzić gwinty lub same elementy.

Aby się przed nimi ustrzec, zawsze należy korzystać z dedykowanych narzędzi, postępować zgodnie z instrukcją serwisową producenta (dostępną w programach takich jak Autodata czy HaynesPro) i dokładnie sprawdzać stan wszystkich komponentów współpracujących z rozrządem.

Schemat podciśnień w 1.7 CDTI – rozwiązanie zagadki spadków mocy

Układ podciśnień w silniku 1.7 CDTI odgrywa kluczową rolę w sterowaniu wieloma istotnymi komponentami, takimi jak turbosprężarka czy zawór EGR. Jego prawidłowe funkcjonowanie jest niezbędne dla optymalnej pracy silnika, a wszelkie nieszczelności lub błędne podłączenia mogą prowadzić do spadków mocy, niestabilnej pracy i pojawiania się błędów w sterowniku silnika.

Za co odpowiadają przewody podciśnieniowe? Mapa sterowania turbiną i EGR

Przewody podciśnieniowe w silniku 1.7 CDTI są odpowiedzialne za przesyłanie sygnału podciśnienia, generowanego przez pompę podciśnieniową (często zintegrowaną z pompą oleju lub umieszczoną na wałku rozrządu), do różnych siłowników i zaworów. Najważniejsze funkcje to:

• Sterowanie turbosprężarką: W turbosprężarkach ze zmienną geometrią łopatek (VGT/VTG), podciśnienie steruje siłownikiem, który zmienia kąt ustawienia łopatek, regulując ciśnienie doładowania.
• Sterowanie zaworem EGR: Podciśnienie otwiera i zamyka zawór recyrkulacji spalin (EGR), co pozwala na ponowne wprowadzenie części spalin do komory spalania w celu obniżenia temperatury spalania i redukcji emisji tlenków azotu.
• Sterowanie klapami w kolektorze ssącym: W niektórych wersjach silnika podciśnienie może sterować klapami wirowymi w kolektorze ssącym, poprawiającymi zawirowanie powietrza przy niskich obrotach.

Błędy w tym układzie skutkują najczęściej brakiem mocy (tryb awaryjny), szarpaniem silnika, zwiększonym zużyciem paliwa oraz problemami z emisją spalin.

Schemat podłączenia dla najpopularniejszej wersji Z17DTH

Dla silnika Z17DTH, schemat podciśnień zazwyczaj obejmuje następujące kluczowe elementy i połączenia:

1. Pompa podciśnieniowa: Główne źródło podciśnienia.
2. Zbiornik podciśnienia (akumulator): Magazynuje podciśnienie, zapewniając stabilną pracę układu.
3. Elektrozawór sterowania turbosprężarką: Zazwyczaj umieszczony w łatwo dostępnym miejscu, często na ścianie grodziowej lub obok silnika. Odbiera sygnały z ECU i reguluje podciśnienie do siłownika turbiny.
4. Siłownik turbosprężarki: Bezpośrednio połączony z mechanizmem zmiennej geometrii turbiny.
5. Elektrozawór sterowania EGR: Podobnie jak elektrozawór turbiny, steruje pracą zaworu EGR.
6. Zawór EGR: Połączony z kolektorem wydechowym i ssącym.

Przewody podciśnieniowe są zazwyczaj cienkimi gumowymi rurkami, które łączą te komponenty. Ważne jest, aby były one poprawnie podłączone i nieuszkodzone. Często są oznaczone kolorami lub numerami, aby ułatwić prawidłowy montaż.

Układ podciśnień w nowszych wersjach (A17DTJ, A17DTR) - na co zwrócić uwagę?

W nowszych wersjach silnika, takich jak A17DTJ i A17DTR, układ podciśnień może być nieco bardziej rozbudowany lub zmodyfikowany. Ze względu na bardziej restrykcyjne normy emisji spalin, mogą pojawić się dodatkowe czujniki lub zawory sterujące, np. dla klap w kolektorze ssącym lub bardziej zaawansowanego systemu EGR. Ogólna zasada działania pozostaje jednak taka sama. Należy zwrócić uwagę na identyfikację wszystkich elektrozaworów i ich prawidłowe podłączenie, ponieważ ich funkcje mogą się różnić. Zawsze należy odwoływać się do schematów dedykowanych dla konkretnego kodu silnika.

Prosta diagnoza nieszczelności: Jak samodzielnie znaleźć źródło problemu?

Diagnostyka nieszczelności w układzie podciśnień często zaczyna się od wizualnej inspekcji. Szukaj spękanych, przetartych lub odłączonych przewodów. Możesz również spróbować posłuchać charakterystycznego syczenia, które wskazuje na ucieczkę podciśnienia. Bardziej zaawansowaną metodą jest użycie pompki podciśnieniowej z manometrem, aby sprawdzić, czy poszczególne siłowniki utrzymują podciśnienie. Można również odłączyć poszczególne wężyki i sprawdzić, czy na ich końcu jest podciśnienie, a następnie krok po kroku eliminować potencjalne źródła problemu. Inną metodą jest użycie sprayu do wykrywania nieszczelności (np. do czyszczenia gaźników) rozpylenie go w okolicach przewodów i połączeń może spowodować zmianę obrotów silnika, jeśli środek zostanie zassany przez nieszczelność.

Niezbędnik mechanika: Inne kluczowe schematy i lokalizacje

Poza układem rozrządu i podciśnień, istnieje wiele innych komponentów w silniku 1.7 CDTI, których lokalizacja i schematy są niezwykle ważne dla prawidłowej diagnostyki i serwisu. Wiedza o ich położeniu przyspiesza pracę i zapobiega niepotrzebnemu demontażowi innych części.

Schemat paska wielorowkowego (osprzętu) – prawidłowy montaż krok po kroku

Pasek wielorowkowy, zwany również paskiem osprzętu, napędza takie komponenty jak alternator, sprężarka klimatyzacji, pompa wspomagania kierownicy (jeśli występuje) oraz pompa wody (jeśli nie jest napędzana paskiem rozrządu). Jego prawidłowy montaż jest kluczowy dla funkcjonowania tych układów. Oto typowy schemat prowadzenia paska wielorowkowego dla silnika 1.7 CDTI, wskazujący na rolki prowadzące, napinacz i poszczególne agregaty:

1. Zlokalizowanie napinacza paska i jego poluzowanie (lub ściśnięcie w przypadku automatycznego napinacza).
2. Zdjęcie starego paska.
3. Sprawdzenie stanu wszystkich rolek i kół pasowych pod kątem luzów lub uszkodzeń.
4. Ułożenie nowego paska zgodnie ze schematem, zaczynając od trudniejszych do założenia kół.
5. Napięcie paska za pomocą napinacza i upewnienie się, że jest on prawidłowo osadzony we wszystkich rowkach.

Zawsze warto mieć schemat pod ręką, ponieważ ułożenie paska może być skomplikowane, a pomyłka w prowadzeniu może prowadzić do jego szybkiego zużycia lub spadnięcia.

Gdzie jest zawór EGR i czujnik ciśnienia doładowania (MAP Sensor)?

Lokalizacja tych czujników jest często poszukiwana przez mechaników:

• Zawór EGR (Exhaust Gas Recirculation): Zazwyczaj znajduje się w tylnej części silnika, w pobliżu kolektora wydechowego i ssącego. Jest to element, który łączy układ wydechowy z układem dolotowym. W silnikach 1.7 CDTI często jest to zawór elektroniczny, sterowany przez ECU. Jego czyszczenie lub wymiana wymaga demontażu kilku elementów wokół.
• Czujnik ciśnienia doładowania (MAP Sensor Manifold Absolute Pressure Sensor): Zazwyczaj umieszczony jest w kolektorze ssącym lub w przewodzie dolotowym za intercoolerem, przed przepustnicą. Jego zadaniem jest mierzenie ciśnienia powietrza w układzie dolotowym, co jest kluczowe dla prawidłowego obliczania dawki paliwa i sterowania turbosprężarką. Jest to zazwyczaj niewielki, wkręcany element z wtyczką elektryczną.

Znajomość ich lokalizacji ułatwia diagnostykę problemów związanych z mocą silnika i emisją spalin.

Lokalizacja czujnika położenia wału korbowego – jak go znaleźć i wymienić?

Czujnik położenia wału korbowego (CKP Crankshaft Position Sensor) jest kluczowym elementem dla pracy silnika, ponieważ dostarcza sterownikowi silnika informacji o prędkości obrotowej i położeniu wału korbowego. Na podstawie tych danych ECU synchronizuje wtrysk paliwa. W silniku 1.7 CDTI czujnik ten jest zazwyczaj umieszczony w dolnej części silnika, w pobliżu koła zamachowego lub koła pasowego wału korbowego. Często dostęp do niego jest utrudniony i wymaga podniesienia pojazdu oraz demontażu niektórych osłon. Objawy jego awarii to problemy z uruchomieniem silnika, nierówna praca, gaśnięcie silnika lub brak wtrysku. Wymiana polega na odkręceniu jednej śruby i odłączeniu wtyczki elektrycznej, jednak kluczowy jest dostęp do niego.

Od teorii do praktyki: Jak skutecznie korzystać ze schematów?

Posiadanie schematów to podstawa, ale równie ważne jest umiejętne ich wykorzystanie w praktyce. Praca przy silniku 1.7 CDTI wymaga nie tylko wiedzy, ale także odpowiednich narzędzi i świadomości własnych ograniczeń.

Zanim zaczniesz: Niezbędne narzędzia do pracy przy silniku 1.7 CDTI

Do skutecznej pracy przy silniku 1.7 CDTI, zwłaszcza przy tak skomplikowanych operacjach jak wymiana rozrządu czy diagnoza układu podciśnień, niezbędne są:

• Zestaw kluczy i nasadek: Standardowe narzędzia mechaniczne.
• Klucz dynamometryczny: Niezbędny do dokręcania śrub z odpowiednim momentem.
• Zestaw blokad rozrządu: Dedykowane narzędzia do unieruchomienia wału korbowego i wałków rozrządu.
• Pompka podciśnieniowa z manometrem: Do testowania szczelności układu podciśnień i działania siłowników.
• Multimetr: Do diagnostyki czujników i obwodów elektrycznych.
• Skaner diagnostyczny (interfejs OBD-II): Do odczytu kodów błędów i parametrów pracy silnika.
• Latarka inspekcyjna: Do oświetlania trudno dostępnych miejsc.
• Miska na olej i płyny: Do bezpiecznego zbierania zużytych płynów.

Posiadanie tych narzędzi znacznie ułatwi i przyspieszy pracę, a także zapewni jej prawidłowe wykonanie.

Przeczytaj również: Miękki pedał sprzęgła? Odpowietrz go sam! Poradnik eksperta.

Kiedy sam schemat nie wystarczy? Granica między naprawą DIY a wizytą u specjalisty

Choć schematy i instrukcje są nieocenioną pomocą, istnieją sytuacje, w których samodzielna naprawa może okazać się zbyt ryzykowna lub niemożliwa. Do takich przypadków należą:

• Brak specjalistycznych narzędzi: Niektóre operacje, jak wymiana rozrządu, wymagają dedykowanych blokad, których brak uniemożliwia prawidłowe wykonanie pracy.
• Brak doświadczenia: Jeśli nie masz pewności co do swoich umiejętności lub procedury, lepiej powierzyć zadanie doświadczonemu mechanikowi.
• Skomplikowana diagnostyka: Problemy elektryczne lub elektroniczne, które nie dają się łatwo zdiagnozować za pomocą podstawowych narzędzi, często wymagają specjalistycznego sprzętu i wiedzy.
• Poważne uszkodzenia: W przypadku zerwania rozrządu lub innych poważnych awarii, konieczny jest demontaż silnika i profesjonalny remont.
• Kwestie bezpieczeństwa: Praca przy układzie paliwowym pod wysokim ciśnieniem lub przy elementach, których nieprawidłowy montaż może zagrażać bezpieczeństwu jazdy, powinna być wykonywana przez profesjonalistów.

Pamiętaj, że oszczędności na naprawie mogą okazać się iluzoryczne, jeśli nieprawidłowe działanie doprowadzi do większych uszkodzeń. Czasem lepiej jest zaufać specjalistom, którzy posiadają odpowiednie kwalifikacje i sprzęt.
