Sonda lambda: Jak samemu sprawdzić objawy i awarie?

Sonda lambda to jeden z tych elementów samochodu, o których często zapominamy, dopóki nie zaczną sprawiać problemów. A przecież to właśnie ona odgrywa kluczową rolę w zapewnieniu optymalnej mieszanki paliwowo-powietrznej, co przekłada się na ekonomiczną jazdę, niską emisję spalin i ochronę cennego katalizatora. Kiedy zaczyna szwankować, problemy mogą pojawić się lawinowo.

Twoje auto pali jak smok, a silnik stracił moc? To mogą być pierwsze sygnały, że sonda lambda woła o pomoc

Sonda lambda to nic innego jak czujnik tlenu umieszczony w układzie wydechowym. Jej głównym zadaniem jest informowanie komputera sterującego silnikiem (ECU) o ilości tlenu w spalinach. Na podstawie tych danych ECU może precyzyjnie regulować skład mieszanki paliwowo-powietrznej. Dlaczego to takie ważne? Bo zbyt bogata mieszanka (za dużo paliwa, za mało powietrza) prowadzi do zwiększonego spalania, niedopalonych cząstek i obciążenia katalizatora. Z kolei mieszanka zbyt uboga (za mało paliwa, za dużo powietrza) może powodować przegrzewanie się silnika i uszkodzenie zaworów. Awaria tego niepozornego czujnika może więc wywołać prawdziwy łańcuch negatywnych zdarzeń.

Dlaczego kontrolka "check engine" tak często wskazuje na problem z sondą?

Komputer silnika stale monitoruje pracę sondy lambda. Traktuje ją jako jeden z najważniejszych wskaźników prawidłowego spalania. Jeśli odczyty z sondy odbiegają od normy na przykład napięcie jest zbyt niskie, zbyt wysokie lub w ogóle się nie zmienia ECU natychmiast to wykrywa. W takiej sytuacji, aby poinformować kierowcę o potencjalnym problemie, zapala kontrolkę "check engine" na desce rozdzielczej. Jest to jeden z najczęstszych powodów, dla których ta kontrolka się pojawia, dlatego zawsze warto brać pod uwagę awarię sondy lambda jako jedną z możliwych przyczyn.

Najczęstsze objawy, których nie możesz ignorować: od falujących obrotów po czarny dym z wydechu

Ignorowanie problemów z sondą lambda może prowadzić do poważniejszych uszkodzeń silnika i układu wydechowego. Na szczęście, objawy jej awarii są zazwyczaj dość charakterystyczne. Według danych Deler.pl, do najczęstszych sygnałów alarmowych należą:

• Znaczący wzrost zużycia paliwa: Nawet o 50%! Silnik, nie mając prawidłowych informacji z sondy, może "lać" paliwo, próbując na siłę uzyskać optymalne warunki spalania.
• Zapalenie się kontrolki "check engine": Jak już wspomnieliśmy, to klasyczny objaw wskazujący na problem z pracą silnika.
• Nierówna praca silnika i falowanie obrotów: Silnik może "szarpać", mieć problemy z utrzymaniem stałych obrotów, zwłaszcza na biegu jałowym.
• Odczuwalny spadek mocy i problemy z przyspieszaniem: Samochód staje się "ociężały", gorzej reaguje na pedał gazu.
• Czarny dym z rury wydechowej: Jest to wyraźny sygnał, że mieszanka jest zbyt bogata, a paliwo nie jest w pełni spalane.

Sonda przednia a tylna – czy obie psują się tak samo i dają te same symptomy?

Warto wiedzieć, że w większości nowoczesnych samochodów znajdują się dwie sondy lambda. Pierwsza, zwana regulacyjną, umieszczona jest przed katalizatorem. Jej głównym zadaniem jest bieżąca optymalizacja mieszanki paliwowo-powietrznej. To właśnie jej awaria najczęściej objawia się wzrostem spalania i nierówną pracą silnika. Druga sonda, diagnostyczna, znajduje się za katalizatorem. Jej rola polega na monitorowaniu efektywności pracy samego katalizatora. Jeśli sonda diagnostyczna zaczyna wysyłać nieprawidłowe sygnały, zazwyczaj oznacza to, że katalizator nie działa już tak, jak powinien. Choć ogólne objawy, jak zapalenie się "check engine", mogą być wspólne dla obu sond, to specyfika problemu i jego wpływ na jazdę mogą się różnić.

Zanim wydasz pieniądze na mechanika: Proste metody diagnostyczne, które wykonasz samodzielnie

Wiele osób na myśl o awarii samochodu od razu kieruje się do warsztatu. Jednak w przypadku sondy lambda, często jesteśmy w stanie samodzielnie zdiagnozować problem, a nawet go naprawić. Wystarczy odrobina chęci, podstawowe narzędzia i wiedza, którą postaram się Wam przekazać. Samodzielna diagnostyka nie tylko pozwoli zaoszczędzić pieniądze, ale także da Wam satysfakcję z własnoręcznie wykonanej pracy.

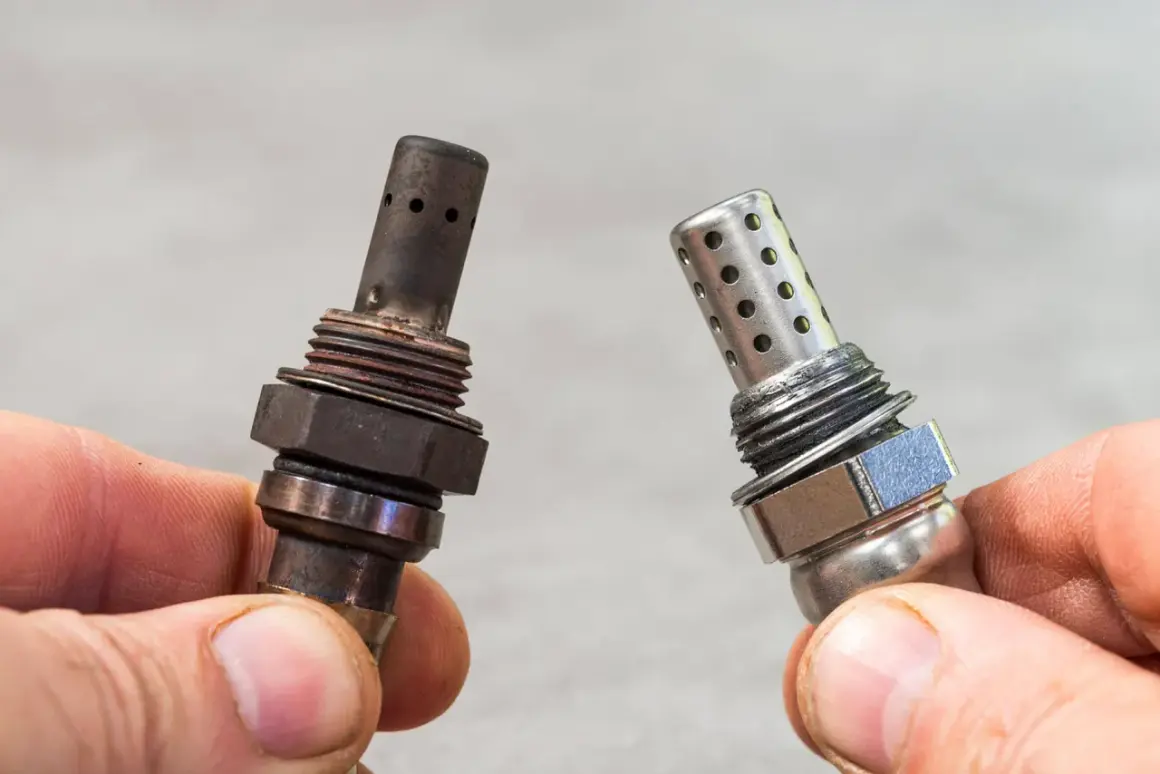

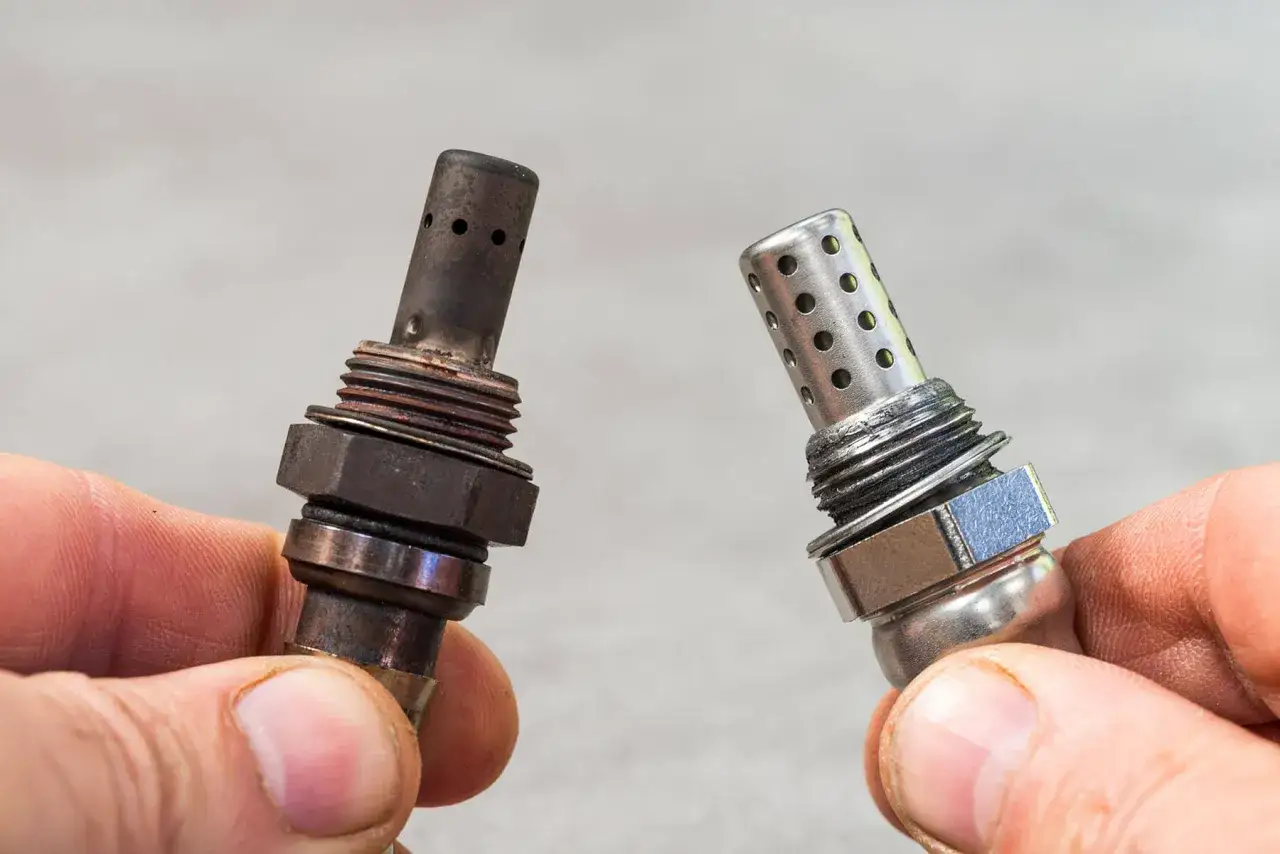

Krok 1: Diagnostyka wizualna – co kolor nalotu na sondzie mówi o stanie silnika?

Pierwszym krokiem, który nie wymaga żadnych specjalistycznych narzędzi, jest dokładna inspekcja wizualna sondy lambda. Po jej zdemontowaniu (lub jeśli macie do niej dobry dostęp), zwróćcie uwagę na jej końcówkę. Kolor i rodzaj nalotu mogą wiele powiedzieć o tym, co dzieje się w silniku.

• Czarny, sadzowaty nalot: Zazwyczaj świadczy o zbyt bogatej mieszance paliwowo-powietrznej, która nie jest w pełni spalana. Może to być również objaw spalania oleju silnikowego lub problemów z układem zapłonowym.
• Zielonkawy lub białawy nalot: Taki nalot może wskazywać na przedostawanie się płynu chłodniczego do komory spalania, na przykład z powodu uszkodzonej uszczelki pod głowicą.

Pamiętajcie, że nawet jeśli sonda wygląda czysto, nie oznacza to, że jest w pełni sprawna. Naloty są jednak bardzo cenną wskazówką co do ogólnego stanu silnika.

Krok 2: Jakie narzędzia przygotować? Krótka lista niezbędników dla domowego diagnosty

Aby przeprowadzić dokładniejszą diagnostykę, potrzebne będą Wam pewne narzędzia. Na szczęście nie są to drogie ani trudno dostępne rzeczy. Oto lista podstawowych przyrządów, które warto mieć pod ręką:

• Multimetr (miernik uniwersalny): Niezbędny do pomiaru napięcia i rezystancji. Upewnijcie się, że potrafi mierzyć napięcie stałe (DC V) i rezystancję (Ω).
• Skaner OBD2 (interfejs diagnostyczny): Pozwala na odczytanie kodów błędów zapisanych w komputerze silnika oraz na monitorowanie parametrów pracy sondy w czasie rzeczywistym. Dostępne są zarówno tanie interfejsy Bluetooth, jak i bardziej zaawansowane urządzenia.
• Klucz do sondy lambda: Specjalny klucz nasadowy z wycięciem na przewody ułatwia demontaż i montaż sondy, zwłaszcza w trudno dostępnych miejscach. Nie jest absolutnie konieczny, ale bardzo pomocny.
• Podstawowe narzędzia: Zestaw kluczy nasadowych, płaskich, śrubokrętów mogą być potrzebne do demontażu osłon lub uzyskania dostępu do sondy.

Jak sprawdzić sondę lambda zwykłym miernikiem uniwersalnym? Poradnik krok po kroku

Diagnostyka sondy lambda za pomocą multimetru jest metodą stosunkowo prostą, ale wymaga precyzji i zachowania odpowiednich środków ostrożności. Jest to świetny sposób na szybkie zidentyfikowanie, czy sonda działa, czy jest "martwa", a także czy jej grzałka jest sprawna.

Bezpieczeństwo przede wszystkim: jak przygotować samochód do pomiaru?

Zanim zabierzecie się za pomiary, pamiętajcie o kilku kluczowych zasadach bezpieczeństwa. Po pierwsze, sonda lambda działa prawidłowo tylko wtedy, gdy jest rozgrzana do temperatury roboczej. Dlatego przed rozpoczęciem pomiarów należy uruchomić silnik i pozwolić mu pracować przez kilka minut, aż osiągnie normalną temperaturę pracy. Po drugie, zawsze wyłączajcie zapłon przed podłączaniem lub odłączaniem przewodów elektrycznych. Po trzecie, zachowajcie szczególną ostrożność w pobliżu gorących elementów układu wydechowego ryzyko poparzenia jest bardzo wysokie! Pomiary napięcia wykonujemy na pracującym silniku, więc bądźcie czujni.

Lokalizacja sondy i identyfikacja przewodów – gdzie szukać i który kabel jest od czego?

Sondy lambda zazwyczaj znajdują się w układzie wydechowym, tuż przed katalizatorem (sonda regulacyjna) oraz za nim (sonda diagnostyczna). Mogą być przykręcone bezpośrednio do rury wydechowej. Zidentyfikowanie przewodów może być nieco bardziej skomplikowane, ponieważ sondy mogą mieć różną liczbę przewodów:

• Sondy 1-przewodowe: Najstarszy typ, zazwyczaj z szarym przewodem sygnałowym. Masa jest pobierana przez gwint sondy.
• Sondy 3-przewodowe: Zazwyczaj jeden przewód sygnałowy (czarny lub szary) i dwa przewody grzałki (białe).
• Sondy 4-przewodowe: Jeden przewód sygnałowy (czarny lub szary) i trzy przewody grzałki (białe).

Najważniejsze jest zidentyfikowanie przewodu sygnałowego, do którego podłączymy jeden z przewodów multimetru. Pozostałe przewody zazwyczaj służą do zasilania grzałki. Jeśli macie wątpliwości co do konkretnego modelu samochodu, warto poszukać schematu elektrycznego instalacji silnika.

Pomiar napięcia sygnałowego: jakie wartości na mierniku oznaczają sprawną, a jakie uszkodzoną sondę?

Gdy silnik jest rozgrzany, a przewody zidentyfikowane, możemy przystąpić do pomiaru. Ustawcie multimetr na pomiar napięcia stałego (DC V) w odpowiednim zakresie (np. 2V lub 20V). Następnie podłączcie czerwoną sondę miernika do przewodu sygnałowego sondy lambda, a czarną sondę do masy samochodu (na przykład do niepomalowanego metalowego elementu karoserii lub bloku silnika). Obserwujcie wskazania miernika.

Sprawna sonda cyrkonowa (wąskopasmowa) powinna generować napięcie, które dynamicznie oscyluje. Oznacza to, że wartość na mierniku powinna szybko zmieniać się pomiędzy około 0,1 V (co odpowiada mieszance ubogiej) a 0,9 V (co odpowiada mieszance bogatej). Im szybciej te zmiany następują, tym lepiej.

Jeśli napięcie jest stałe i wynosi na przykład 0,45 V, sonda jest "zablokowana" i nieprawidłowo działa. Brak jakichkolwiek zmian napięcia, lub bardzo powolne oscylacje, również świadczą o uszkodzeniu.

Jak interpretować oscylujące napięcie? Klucz do zrozumienia pracy sondy cyrkonowej (0. 1V - 0. 9V)

Sama oscylacja napięcia to dopiero początek interpretacji. Kluczowe jest tempo tych zmian. Uruchomcie silnik i lekko dodajcie gazu obroty powinny wzrosnąć, a napięcie sondy zacząć gwałtownie oscylować. Jeśli zmiany są powolne, "leniwe", sonda może być na wykończeniu, ale jeszcze nie całkowicie uszkodzona. Jednak takie zachowanie również może powodować problemy z pracą silnika.

Pamiętajcie, że opisane zakresy napięć (0,1V - 0,9V) dotyczą najpopularniejszych sond cyrkonowych. Nowsze, szerokopasmowe sondy działają na innej zasadzie i wymagają do diagnostyki bardziej zaawansowanego sprzętu, jak oscyloskop.

Test grzałki sondy: prosty pomiar rezystancji, który może wykryć częstą usterkę

Grzałka w sondzie lambda odpowiada za jej szybkie rozgrzanie do temperatury roboczej, co jest kluczowe dla jej prawidłowego działania, zwłaszcza po zimnym starcie. Uszkodzona grzałka to bardzo częsta usterka, która może powodować problemy z pracą silnika. Aby ją sprawdzić, wykonajcie następujące kroki:

1. Wyłączcie zapłon.
2. Odłączcie wtyczkę od sondy lambda.
3. Ustawcie multimetr na pomiar rezystancji (Ω).
4. Zmierzcie rezystancję pomiędzy dwoma przewodami grzałki (zazwyczaj są to białe przewody).

Prawidłowa rezystancja grzałki powinna wynosić od kilku do kilkunastu omów (np. 2-30 Ω, w zależności od typu sondy i jej producenta). Jeśli multimetr pokazuje "nieskończoność" (przerwa) lub bardzo wysoką wartość, grzałka jest uszkodzona. Brak sprawnej grzałki oznacza, że sonda nie będzie działać poprawnie przez dłuższy czas po uruchomieniu zimnego silnika, co może prowadzić do błędów i zwiększonego spalania.

Precyzyjna diagnoza za pomocą komputera OBD2: Jak odczytać i zinterpretować dane jak profesjonalista?

Jeśli pomiary multimetrem nie dają jednoznacznej odpowiedzi lub chcecie uzyskać pełniejszy obraz sytuacji, warto sięgnąć po skaner OBD2. To narzędzie pozwala na odczytanie kodów błędów zapisanych w pamięci komputera silnika oraz na monitorowanie pracy sondy w czasie rzeczywistym, co daje najbardziej precyzyjne wyniki.

Podłączanie interfejsu i wybór aplikacji – czego potrzebujesz, by zacząć?

Port diagnostyczny OBD2 zazwyczaj znajduje się w dolnej części deski rozdzielczej, po stronie kierowcy, często pod kierownicą. Po zlokalizowaniu portu, podłączcie do niego interfejs OBD2. Popularne są tanie adaptery Bluetooth lub Wi-Fi, które łączą się ze smartfonem lub tabletem. Do ich obsługi potrzebna będzie odpowiednia aplikacja, np. Torque, Car Scanner czy EOBD Facile. Wiele z nich oferuje darmową wersję z podstawowymi funkcjami, ale pełen zakres możliwości często wymaga zakupu wersji płatnej. Po sparowaniu interfejsu z urządzeniem i uruchomieniu aplikacji, można przejść do analizy danych.

Analiza pracy sondy regulacyjnej (przed katalizatorem): jak powinien wyglądać prawidłowy wykres napięcia?

Po podłączeniu skanera i uruchomieniu silnika, w aplikacji wybierzcie parametr odpowiadający za napięcie sondy lambda przed katalizatorem (często oznaczony jako "O2S B1S1" lub podobnie). Na ekranie powinien pojawić się wykres przedstawiający napięcie w czasie. U sprawnie działającej sondy regulacyjnej napięcie powinno szybko i regularnie oscylować, tworząc na wykresie coś w rodzaju sinusoidy. Wartości powinny dynamicznie zmieniać się w zakresie od około 0,1 V do 0,9 V. Szybkość tych zmian jest kluczowa im szybsze oscylacje, tym lepiej.

Jeśli wykres jest płaski, napięcie jest stałe, a zmiany są bardzo powolne lub sporadyczne, oznacza to problem z sondą.

Rola sondy diagnostycznej (za katalizatorem): dlaczego stabilny sygnał jest tu pożądany?

Sonda diagnostyczna, umieszczona za katalizatorem, pełni inną funkcję. Jej zadaniem jest monitorowanie, czy katalizator efektywnie oczyszcza spaliny. W związku z tym, napięcie generowane przez sprawną sondę diagnostyczną powinno być w miarę stabilne i zazwyczaj wyższe niż napięcie z sondy regulacyjnej (np. w zakresie 0,3 V do 0,6 V). Szybkie i duże wahania napięcia z sondy diagnostycznej mogą sugerować, że katalizator nie działa już prawidłowo i wymaga wymiany.

Najczęstsze kody błędów związane z sondą lambda – co oznaczają i jak je rozumieć?

Skaner OBD2 pozwala na odczytanie kodów błędów zapisanych w pamięci ECU. W przypadku sondy lambda, najczęściej spotykane kody zaczynają się od liter "P0" i obejmują zakres od P0130 do P0167. Oto kilka przykładów i ich znaczenie:

• P0130 - P0135: Błędy związane z obwodem sondy lambda (np. sygnał poza zakresem, zbyt wolna reakcja, problemy z grzałką).
• P0136 - P0142: Błędy dotyczące drugiej sondy lambda lub jej obwodu.
• P0171, P0172: Mieszanka zbyt uboga lub zbyt bogata, co często jest spowodowane nieprawidłową pracą sondy.
• P0420, P0430: Błędy wskazujące na niską wydajność katalizatora (często powiązane z pracą sondy diagnostycznej).

Każdy z tych kodów powinien być dokładnie zinterpretowany, najlepiej z wykorzystaniem instrukcji serwisowej dla danego modelu samochodu.

Wyniki diagnozy nie kłamią: Co robić, gdy sonda lambda jest uszkodzona?

Po przeprowadzeniu diagnostyki, jeśli okaże się, że sonda lambda jest faktycznie uszkodzona, pojawia się pytanie: co dalej? Czy można ją naprawić, czy trzeba ją wymienić?

Czy czyszczenie sondy ma sens, czy to tylko strata czasu?

Spotkałem się z wieloma opiniami na temat czyszczenia sond lambda. W praktyce, czyszczenie zazwyczaj przynosi jedynie chwilową poprawę lub nie daje żadnych rezultatów, zwłaszcza gdy uszkodzeniu uległ element pomiarowy lub grzałka. Sonda lambda to element eksploatacyjny, który z czasem po prostu się zużywa. Próby jej "uratowania" środkami chemicznymi rzadko kończą się sukcesem. W większości przypadków jedynym skutecznym rozwiązaniem jest wymiana na nową.

Wymiana sondy lambda: kiedy jest absolutnie konieczna i na co zwrócić uwagę przy wyborze nowej części?

Wymiana sondy lambda jest absolutnie konieczna, gdy stwierdzimy brak sygnału, uszkodzoną grzałkę, zablokowane napięcie lub zbyt wolną reakcję. Przy zakupie nowej części warto zwrócić uwagę na kilka kwestii:

• Renomowani producenci: Wybierajcie części sprawdzonych marek, takich jak Bosch, NGK, Denso. Zapewniają one lepszą jakość i trwałość.
• Dopasowanie do modelu: Upewnijcie się, że kupowana sonda jest przeznaczona do Waszego konkretnego modelu samochodu. Czasami konieczne jest podanie numeru VIN lub numeru oryginalnej części (OEM).
• Sonda uniwersalna czy dedykowana: Sonda uniwersalna może wymagać modyfikacji (np. podłączenia wtyczki), podczas gdy sonda dedykowana jest gotowa do montażu "plug and play".

Przeczytaj również: BMW E46: Luz na maglownicy? Jak regulować i czego unikać

Najczęstsze błędy popełniane podczas diagnostyki i wymiany sondy – jak ich uniknąć?

Nawet podczas prostych czynności serwisowych można popełnić błędy. Oto kilka najczęstszych pułapek, których warto unikać:

• Nieprawidłowe podłączenie multimetru: Zawsze sprawdzajcie, czy miernik jest ustawiony na odpowiedni tryb (napięcie DC, rezystancja) i czy sondy są podłączone do właściwych przewodów.
• Brak rozgrzania silnika: Pomiary na zimnym silniku dadzą fałszywe wyniki.
• Uszkodzenie przewodów: Uważajcie podczas demontażu, aby nie uszkodzić delikatnych przewodów sondy.
• Użycie niewłaściwego klucza: Zbyt duży klucz może uszkodzić gwint sondy.
• Pomijanie innych przyczyn: Pamiętajcie, że problemy z mieszanką mogą mieć też inne źródła, np. nieszczelności w układzie dolotowym lub wydechowym, problemy z układem zapłonowym czy przepływomierzem. Zawsze warto rozważyć te możliwości.

Mam nadzieję, że ten poradnik pomoże Wam samodzielnie zdiagnozować problemy z sondą lambda i cieszyć się sprawnym samochodem!
