Zastanawiasz się, jak wygląda filtr DPF w Twoim samochodzie, gdzie dokładnie go znaleźć i co kryje się w jego wnętrzu? Właśnie to zagadnienie postaram się dziś szczegółowo omówić. Zrozumienie budowy i wyglądu tego kluczowego elementu układu wydechowego pozwoli Ci lepiej dbać o swoje auto i świadomie reagować na ewentualne problemy.
Filtr DPF: Metalowa puszka z ceramicznym sercem kluczowe cechy wyglądu i lokalizacji
- Filtr DPF z zewnątrz przypomina metalową puszkę ze stali nierdzewnej, umieszczoną w układzie wydechowym, często za katalizatorem.
- Charakterystycznymi elementami odróżniającymi DPF od zwykłego tłumika są podłączone do niego przewody i czujniki.
- W jego wnętrzu znajduje się ceramiczny wkład o strukturze plastra miodu, z tysiącami naprzemiennie zaślepionych kanalików.
- Filtr FAP (mokry), oprócz samej puszki, posiada dodatkowy zbiornik na płyn katalityczny oraz pompę i wtryskiwacz, często w pobliżu zbiornika paliwa.
- Zapchany filtr DPF z zewnątrz zazwyczaj nie różni się od sprawnego, jednak w środku jego kanaliki są zablokowane przez sadzę i popiół.
- Po profesjonalnej regeneracji wnętrze filtra jest wizualnie czyste, a ceramiczna struktura ponownie widoczna.
Krótkie wprowadzenie: Rola filtra cząstek stałych w nowoczesnym dieslu
Filtr cząstek stałych, powszechnie znany jako DPF (Diesel Particulate Filter), to nieodłączny element nowoczesnych samochodów z silnikami Diesla. Jego głównym zadaniem jest wyłapywanie szkodliwych cząstek sadzy ze spalin, zanim te trafią do atmosfery. Dzięki DPF-owi, nasze diesle są znacznie bardziej ekologiczne, spełniając rygorystyczne normy emisji spalin.
Dlaczego warto umieć rozpoznać DPF w swoim aucie?
Jako właściciel samochodu z silnikiem Diesla, moim zdaniem, warto wiedzieć, jak wygląda DPF i gdzie go szukać. Ta wiedza nie tylko pomoże Ci zrozumieć, jak działa Twój pojazd, ale także ułatwi identyfikację potencjalnych problemów. Znając podstawową budowę, będziesz mógł świadomie rozmawiać z mechanikiem, a nawet wstępnie ocenić stan filtra, co jest kluczowe dla długowieczności i prawidłowego funkcjonowania silnika.
Jak znaleźć i zidentyfikować filtr DPF w samochodzie?
Lokalizacja w układzie wydechowym: gdzie najczęściej go szukać?
Lokalizacja filtra DPF w układzie wydechowym może się różnić w zależności od modelu samochodu, ale istnieją pewne typowe miejsca, w których najczęściej go znajdziemy. Z reguły DPF jest umieszczony za katalizatorem utleniającym, a przed tłumikiem końcowym. W niektórych pojazdach, na przykład w popularnych jednostkach 1.6/1.9 TDI z grupy VAG, filtr może znajdować się bliżej silnika, w jego komorze. Taka lokalizacja ma na celu ułatwienie osiągania wysokiej temperatury, niezbędnej do procesu regeneracji.

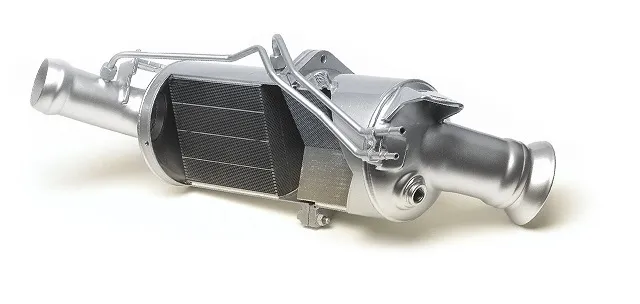

Wygląd zewnętrzny: metalowa puszka, która przypomina tłumik
Z zewnątrz filtr DPF przypomina solidną, metalową puszkę, często wykonaną ze stali nierdzewnej, która jest odporna na ekstremalnie wysokie temperatury. Na pierwszy rzut oka może być mylony z katalizatorem lub jednym z tłumików, ponieważ jego kształt i rozmiar są do nich zbliżone. Jest to element o cylindrycznym lub owalnym kształcie, wkomponowany w linię układu wydechowego.
Cechy charakterystyczne: na co zwrócić uwagę, by mieć 100% pewności?
Aby mieć stuprocentową pewność, że patrzymy na filtr DPF, a nie na inny element układu wydechowego, musimy zwrócić uwagę na kilka kluczowych detali. To właśnie te cechy odróżniają go od zwykłego tłumika i pozwalają na jednoznaczną identyfikację. Moje doświadczenie podpowiada, że te szczegóły są najbardziej wiarygodne.
Rurki i czujniki: kluczowe elementy odróżniające DPF od innych części wydechu
Najbardziej charakterystycznym elementem, który odróżnia filtr DPF od zwykłego tłumika, są podłączone do niego przewody i czujniki. Zazwyczaj są to rurki do pomiaru ciśnienia spalin (przed i za filtrem) oraz czujniki temperatury. Ich obecność jest pewnym znakiem, że mamy do czynienia z filtrem cząstek stałych. Zwykły tłumik nie posiada takich przyłączy, co sprawia, że identyfikacja DPF-u staje się znacznie prostsza.

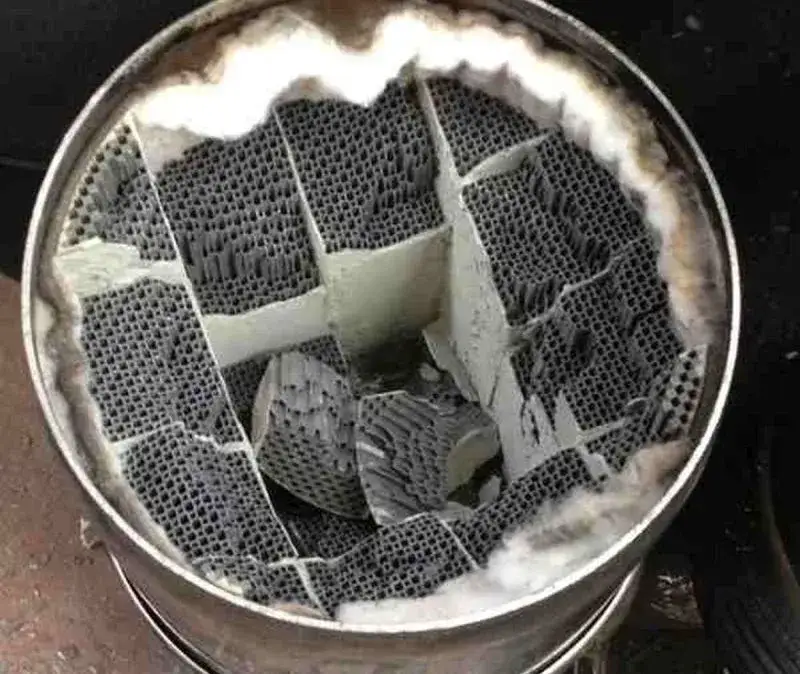

Zajrzyjmy do środka: co kryje metalowa obudowa filtra DPF?
Serce filtra: ceramiczny wkład o strukturze plastra miodu
Prawdziwa magia filtra DPF dzieje się w jego wnętrzu. Metalowa obudowa kryje w sobie ceramiczny wkład, często nazywany monolitem, który jest sercem całego systemu. Ten wkład ma misterną strukturę przypominającą plaster miodu. Najczęściej wykonuje się go z węglika krzemu lub kordierytu materiałów, które doskonale znoszą ekstremalnie wysokie temperatury i są odporne na korozję.
Jak działa ta misterna siatka? Tajemnica naprzemiennie zaślepionych kanalików
Wkład ceramiczny DPF składa się z tysięcy równoległych kanalików. Co ciekawe, są one naprzemiennie zaślepione raz na wlocie, raz na wylocie. Taka konstrukcja zmusza spaliny do przepływu przez porowate ścianki tych kanalików. To właśnie na tych ściankach osadzają się cząstki sadzy, które są zbyt duże, aby przez nie przejść. W ten sposób filtr skutecznie wyłapuje szkodliwe substancje, oczyszczając spaliny.
Niewidoczni pomocnicy: rola metali szlachetnych w procesie wypalania sadzy
Wiele filtrów DPF ma ścianki kanalików pokryte specjalną warstwą metali szlachetnych, takich jak platyna. To nie jest przypadek. Metale te działają jak katalizator, znacząco obniżając temperaturę potrzebną do wypalenia zgromadzonej sadzy. Dzięki nim, proces regeneracji filtra, czyli spalania sadzy, może zachodzić efektywniej i w niższych temperaturach, co jest kluczowe dla prawidłowego funkcjonowania systemu.
Suchy (DPF) czy mokry (FAP)? Jak wygląd zdradza technologię filtra
Wygląd klasycznego filtra DPF (suchego): prostota i minimalizm
Klasyczny filtr DPF, często nazywany "suchym", charakteryzuje się względną prostotą konstrukcji. Nie wymaga on dodatkowych substancji chemicznych do wspomagania procesu regeneracji. Jego wygląd zewnętrzny ogranicza się do samej metalowej puszki, do której podłączone są wspomniane wcześniej czujniki i rurki. To minimalistyczne podejście sprawia, że jest on stosunkowo łatwy do zidentyfikowania w układzie wydechowym.

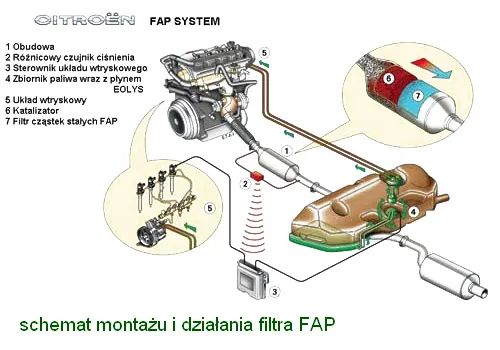

Filtr FAP (mokry): jak rozpoznać dodatkowe elementy systemu?
Filtr FAP (Filtre à Particules), czyli tak zwany "mokry" DPF, jest rozwiązaniem stosowanym głównie w samochodach francuskich, zwłaszcza w koncernie PSA (Peugeot, Citroën). Oprócz samego filtra, który z zewnątrz wygląda podobnie do DPF suchego, system FAP posiada dodatkowe elementy. Najważniejszym z nich jest zbiornik na płyn katalityczny (np. Eolys), a także pompa i wtryskiwacz tego płynu. Te dodatkowe komponenty można zazwyczaj zidentyfikować w pobliżu zbiornika paliwa. Ich obecność jest pewnym znakiem, że mamy do czynienia z systemem FAP.
Czy da się "na oko" ocenić stan filtra DPF?
Wygląd zapchanego filtra: co widać od zewnątrz, a co kryje się w środku?
Niestety, z zewnątrz zapchany filtr DPF zazwyczaj nie różni się wyglądem od filtra sprawnego. Chyba że doszło do jego mechanicznego uszkodzenia, na przykład pęknięcia obudowy na skutek zbyt wysokiej temperatury podczas nieudanej regeneracji. Prawdziwy problem kryje się w środku: kanaliki monolitu są całkowicie zablokowane przez nagromadzoną czarną sadzę i niepalny popiół. To właśnie ta wewnętrzna blokada prowadzi do problemów z drożnością i wydajnością silnika.
Prawdziwe objawy zużycia, których nie widać, a które trzeba znać
- Spadek mocy silnika: Samochód staje się ospały, słabiej przyspiesza.
- Tryb awaryjny: Komputer pokładowy może przełączyć silnik w tryb awaryjny, ograniczając jego osiągi.
- Kontrolka DPF na desce rozdzielczej: Jest to najbardziej oczywisty sygnał problemu.
- Zwiększone zużycie paliwa: Silnik próbuje wypalić sadzę, co podnosi spalanie.
- Diagnostyka komputerowa: Najskuteczniejsza metoda, która pozwala odczytać błędy i zmierzyć różnicę ciśnień przed i za filtrem, wskazując na stopień jego zapchania.
Jak wygląda filtr DPF po profesjonalnej regeneracji?
Przeczytaj również: Czyszczenie DPF: Oszczędź tysiące! Porównanie kosztów i metod.
Kontrast przed i po: czysty wkład jako dowód skuteczności
Po profesjonalnej regeneracji, zwłaszcza metodą hydrodynamiczną (wodną), wnętrze filtra DPF ulega spektakularnej przemianie. Czarny nalot sadzy i popiołu, który wcześniej całkowicie blokował kanaliki, zostaje usunięty. W efekcie, jasna, ceramiczna struktura plastra miodu staje się ponownie doskonale widoczna. To właśnie ten widoczny kontrast od czarnego i zablokowanego do czystego i drożnego jest najlepszym dowodem skuteczności regeneracji, która przywraca filtrowi niemal fabryczną przepustowość.
