Jak działa sprzęgło w aucie? Poznaj sekrety płynnej jazdy!

Sprzęgło samochodowe to jeden z tych podzespołów, o których często zapominamy, dopóki nie zaczną sprawiać problemów. A jednak, to właśnie ono jest kluczowym elementem w każdym pojeździe z manualną skrzynią biegów, umożliwiającym płynne ruszanie z miejsca i komfortową zmianę przełożeń. Bez niego jazda byłaby nie tylko nieprzyjemna, ale wręcz niemożliwa w obecnej formie. Jako ekspert z wieloletnim doświadczeniem w branży motoryzacyjnej, wiem, jak ważne jest zrozumienie działania tego mechanizmu. W tym artykule postaram się w przystępny sposób wyjaśnić, czym dokładnie jest sprzęgło, z jakich elementów się składa, jak działa w praktyce oraz na co zwrócić uwagę, aby służyło nam jak najdłużej. Moim celem jest, aby po lekturze każdy kierowca lepiej rozumiał swój samochód i potrafił rozpoznać pierwsze sygnały problemów ze sprzęgłem.

Sprzęgło w samochodzie: klucz do płynnej jazdy

Rola sprzęgła w Twoim aucie: Więcej niż tylko trzeci pedał

Dla wielu kierowców sprzęgło to po prostu trzeci pedał, który wciskamy, aby zmienić bieg. W rzeczywistości jego rola jest znacznie bardziej złożona i fundamentalna dla funkcjonowania samochodu z manualną skrzynią biegów. Sprzęgło służy do chwilowego rozłączania napędu między silnikiem a skrzynią biegów. Wyobraźmy sobie, że silnik pracuje nieustannie, generując moment obrotowy. Skrzynia biegów natomiast potrzebuje momentu, aby przenieść go na koła, ale tylko w określonych momentach. Bez sprzęgła nie bylibyśmy w stanie płynnie ruszyć z miejsca, ponieważ silnik zgasłby natychmiast po próbie włączenia biegu przy zatrzymanym pojeździe. Co więcej, zmiana biegów pod obciążeniem byłaby niemożliwa i prowadziłaby do zgrzytów oraz szybkiego zniszczenia skrzyni. To właśnie sprzęgło pozwala na tę niezbędną pauzę w przekazywaniu mocy, dając nam kontrolę nad pojazdem.

Kiedy i dlaczego musisz używać sprzęgła? Kluczowe momenty podczas jazdy

Użycie sprzęgła jest intuicyjne dla doświadczonego kierowcy, ale warto przypomnieć sobie, w jakich sytuacjach jest ono absolutnie niezbędne i dlaczego:

• Ruszanie z miejsca: Aby silnik nie zgasł, gdy włączamy bieg i chcemy ruszyć. Sprzęgło pozwala na stopniowe połączenie napędu, umożliwiając płynne wprowadzenie pojazdu w ruch.
• Zmiana biegów (w górę i w dół): Przed każdą zmianą biegu musimy rozłączyć napęd, aby synchronizatory w skrzyni biegów mogły wyrównać prędkości obrotowe kół zębatych. Bez sprzęgła zmiana biegu byłaby niemożliwa lub bardzo szarpana.
• Zatrzymywanie się: Kiedy zwalniamy i chcemy zatrzymać pojazd, musimy wcisnąć sprzęgło, aby silnik nie zgasł, gdy prędkość spadnie do zera.
• Jazda z bardzo niską prędkością (np. w korku): Częściowe wciśnięcie sprzęgła pozwala na "ślizganie się" i precyzyjne manewrowanie przy minimalnej prędkości, bez konieczności ciągłego ruszania i zatrzymywania.

Anatomia sprzęgła: co kryje się pod maską?

Serce układu: Tarcza, docisk i koło zamachowe

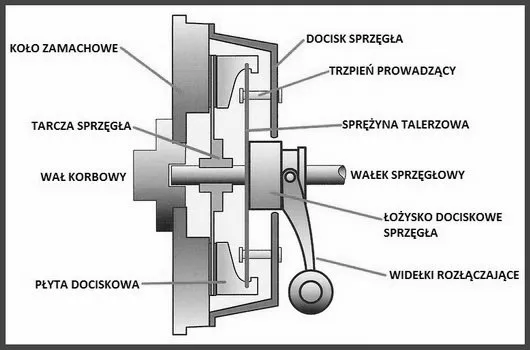

Aby zrozumieć, jak działa sprzęgło, musimy najpierw poznać jego główne komponenty. To trio koło zamachowe, tarcza sprzęgła i docisk sprzęgła stanowi rdzeń całego mechanizmu. Każdy z tych elementów pełni ściśle określoną funkcję, a ich współpraca decyduje o płynności i efektywności przenoszenia napędu. Przyjrzyjmy się im bliżej:

• Koło zamachowe: To ciężki, metalowy dysk połączony na stałe z wałem korbowym silnika. Jego głównym zadaniem jest magazynowanie energii kinetycznej, co stabilizuje pracę silnika, a także stanowi jedną z powierzchni ciernych sprzęgła.
• Tarcza sprzęgła: Umieszczona między kołem zamachowym a dociskiem, jest elementem, który faktycznie przenosi moment obrotowy. Posiada okładziny cierne, które stykają się z kołem zamachowym i dociskiem.
• Docisk sprzęgła: Zespół zamontowany na kole zamachowym, który zawiera sprężynę talerzową (często nazywaną "słoneczkiem"). Jego rola polega na generowaniu siły dociskającej tarczę sprzęgła do koła zamachowego.

Jak tarcza cierna przenosi gigantyczną moc silnika?

Tarcza sprzęgła jest prawdziwym bohaterem, jeśli chodzi o przenoszenie mocy. To ona, dzięki swoim okładzinom ciernym, jest w stanie wytrzymać ogromne siły i temperatury. Okładziny te, wykonane z materiałów o wysokim współczynniku tarcia (dawniej azbest, dziś kompozyty), zapewniają pewne połączenie z kołem zamachowym. Tarcza jest osadzona na wielowypuście wałka sprzęgłowego skrzyni biegów. Oznacza to, że może przesuwać się wzdłuż wałka, ale obraca się wraz z nim. Kiedy tarcza jest dociskana do koła zamachowego, tarcie między ich powierzchniami powoduje, że tarcza zaczyna się obracać z tą samą prędkością co koło zamachowe, a tym samym przekazuje moment obrotowy na wałek sprzęgłowy, a dalej do skrzyni biegów. To sprytne rozwiązanie, które pozwala na efektywne przeniesienie gigantycznej mocy silnika.

Rola docisku i tajemniczej sprężyny talerzowej, czyli "słoneczka"

Docisk sprzęgła to element, który odpowiada za "chwytanie" i "puszczanie" tarczy. Składa się z obudowy, płyty dociskowej oraz wspomnianej sprężyny talerzowej. Ta sprężyna, często nazywana "słoneczkiem" ze względu na swój kształt (promieniste "listki"), jest niezwykle ważna. To właśnie ona, dzięki swojej elastyczności, generuje siłę dociskającą płytę dociskową do tarczy sprzęgła, a tym samym tarczę do koła zamachowego. Kiedy pedał sprzęgła jest puszczony, sprężyna talerzowa mocno dociska tarczę, zapewniając pełne połączenie napędu. Kiedy pedał jest wciśnięty, łożysko oporowe naciska na "listki" sprężyny, powodując jej odgięcie i odsunięcie płyty dociskowej od tarczy, tym samym rozłączając napęd. To precyzyjny mechanizm, który pozwala na płynną kontrolę nad przenoszeniem mocy.

Niewidoczni bohaterowie: Łożysko oporowe i system sterowania

Oprócz głównych komponentów, w układzie sprzęgła działają również inne, mniej widoczne, ale równie istotne elementy. Łożysko oporowe, zwane również wyciskowym, pełni funkcję pośrednika między systemem sterowania a dociskiem sprzęgła. To ono, po wciśnięciu pedału sprzęgła, naciska na "słoneczko" sprężyny talerzowej, inicjując proces rozłączania napędu. Bez niego nie byłoby możliwe mechaniczne przekazanie siły z pedału na docisk. Równie ważny jest system sterowania, który może być realizowany na różne sposoby, ale zawsze ma ten sam cel: przetłumaczyć ruch naszej stopy na pedale na precyzyjne działanie sprzęgła. Od jego sprawności zależy komfort i precyzja operowania sprzęgłem.

Linka czy hydraulika? Czym różnią się systemy wysprzęglania?

Systemy sterowania sprzęgłem ewoluowały na przestrzeni lat. Dawniej dominowały rozwiązania mechaniczne, dziś standardem jest hydraulika. Przyjrzyjmy się różnicom:

Sprzęgło w akcji: jak to działa w praktyce?

Co dzieje się, gdy wciskasz pedał sprzęgła? Sekwencja zdarzeń

Zrozumienie teorii to jedno, ale jak to wszystko działa w praktyce, gdy wciskamy pedał sprzęgła? To fascynująca sekwencja zdarzeń, która rozgrywa się w ułamku sekundy:

1. Wciśnięcie pedału sprzęgła: Nasza stopa naciska na pedał, inicjując cały proces.
2. Aktywacja systemu sterowania: Ruch pedału jest przekazywany do systemu sterowania. W przypadku systemu hydraulicznego, pompka sprzęgła generuje ciśnienie płynu.
3. Działanie wysprzęglika: Ciśnienie płynu (lub pociągnięcie linki) aktywuje wysprzęglik, który przesuwa widełki wysprzęglające.
4. Nacisk na łożysko oporowe: Widełki naciskają na łożysko oporowe (wyciskowe), które z kolei przesuwa się w stronę docisku sprzęgła.
5. Odgięcie sprężyny talerzowej: Łożysko oporowe naciska na "listki" sprężyny talerzowej docisku. Sprężyna odgina się, a jej centralna część cofa się.
6. Odsunięcie płyty dociskowej: Cofnięcie sprężyny talerzowej powoduje odsunięcie płyty dociskowej od tarczy sprzęgła.
7. Rozłączenie napędu: Tarcza sprzęgła zostaje uwolniona od nacisku między kołem zamachowym a płytą dociskową. Napęd między silnikiem a skrzynią biegów zostaje chwilowo rozłączony.

Puszczasz pedał i auto rusza czyli jak napęd zostaje połączony

Równie ważny jest proces odwrotny łączenie napędu, który pozwala na płynne ruszenie lub kontynuowanie jazdy po zmianie biegu:

1. Zwalnianie pedału sprzęgła: Stopniowo zwalniamy nacisk na pedał sprzęgła.
2. Powrót sprężyny talerzowej: Sprężyna talerzowa w docisku zaczyna wracać do swojej pierwotnej pozycji, stopniowo dociskając płytę dociskową.
3. Docisk tarczy sprzęgła: Płyta dociskowa zaczyna dociskać tarczę sprzęgła do koła zamachowego silnika.
4. Powstawanie tarcia: W miarę zwiększania nacisku, między okładzinami ciernymi tarczy a powierzchniami koła zamachowego i docisku, powstaje tarcie.
5. Wyrównywanie prędkości obrotowych: Tarcie powoduje stopniowe wyrównywanie prędkości obrotowej tarczy sprzęgła z prędkością obrotową koła zamachowego.
6. Połączenie napędu: Gdy tarcza sprzęgła obraca się z tą samą prędkością co koło zamachowe, napęd zostaje w pełni połączony. Moment obrotowy silnika jest teraz w całości przenoszony na skrzynię biegów i dalej na koła.

Wizualizacja działania: Prosta analogia, która wszystko wyjaśni

Aby jeszcze lepiej zobrazować sobie działanie sprzęgła, wyobraźmy sobie dwie dłonie. Jedna dłoń to koło zamachowe, które stale się obraca (silnik pracuje). Druga dłoń to tarcza sprzęgła, która ma za zadanie przekazać ten ruch dalej (do skrzyni biegów). Kiedy chcemy rozłączyć napęd (wciskamy sprzęgło), rozsuwamy dłonie ruch jednej nie przenosi się na drugą. Kiedy chcemy połączyć napęd (puszczamy sprzęgło), stopniowo dociskamy dłonie do siebie. Początkowo dłonie mogą się "ślizgać", ale w miarę zwiększania nacisku, zaczynają obracać się razem, przekazując ruch. To prosta, ale skuteczna analogia, która doskonale oddaje zasadę działania sprzęgła opartego na tarciu.

Rodzaje sprzęgieł: od klasyki po nowoczesne rozwiązania

Klasyka w większości aut: Jak zbudowane jest standardowe sprzęgło jednotarczowe?

Większość samochodów osobowych, które spotykamy na drogach, wyposażona jest w sprzęgło jednotarczowe suche. To sprawdzona i niezawodna konstrukcja. Jak sama nazwa wskazuje, składa się z jednej tarczy sprzęgła, która pracuje "na sucho", czyli bez kąpieli olejowej. Jego budowa jest dokładnie taka, jaką opisałem wcześniej: koło zamachowe, tarcza z okładzinami ciernymi i docisk ze sprężyną talerzową. Jest to rozwiązanie stosunkowo proste, efektywne i ekonomiczne w produkcji, dlatego od lat pozostaje najpopularniejszym wyborem w pojazdach z manualną skrzynią biegów. Jego działanie opiera się na czystym tarciu, co zapewnia bezpośrednie i skuteczne przeniesienie momentu obrotowego.

Komfort czy koszt? Wszystko o sprzęgle z kołem dwumasowym

Współczesne silniki, zwłaszcza wysokoprężne i mocne jednostki benzynowe, charakteryzują się dużą mocą i momentem obrotowym, ale także generują znaczne drgania skrętne. Aby sprostać tym wyzwaniom i zwiększyć komfort jazdy, producenci wprowadzili sprzęgła z kołem dwumasowym (DKZ). Koło dwumasowe to w zasadzie dwa koła zamachowe połączone ze sobą za pomocą sprężyn i tłumików. Jego głównym zadaniem jest skuteczne tłumienie drgań skrętnych pochodzących od silnika, zanim dotrą one do skrzyni biegów. Dzięki temu jazda jest płynniejsza, cichsza, a skrzynia biegów jest chroniona przed nadmiernym zużyciem. Niestety, ta zaawansowana technologia ma swoją cenę. Awarie koła dwumasowego są stosunkowo częste w intensywnie eksploatowanych autach i niestety, koszty wymiany są znacznie wyższe niż w przypadku standardowego sprzęgła jednotarczowego.

Kiedy sprzęgło potrzebuje pomocy? Rozpoznaj objawy zużycia

"Ślizganie się" sprzęgła: Kiedy obroty rosną, a prędkość nie

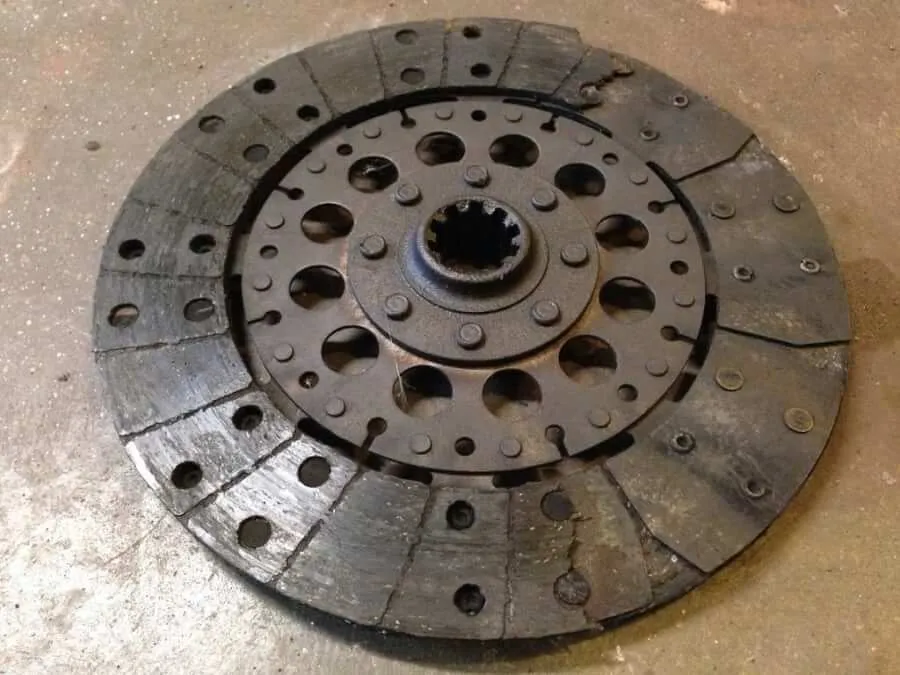

Jednym z najbardziej typowych i łatwo rozpoznawalnych objawów zużytego sprzęgła jest jego "ślizganie się". Jak to wygląda w praktyce? Wciskasz pedał gazu, obroty silnika gwałtownie rosną, ale samochód nie przyspiesza proporcjonalnie, a wręcz sprawia wrażenie, jakby tracił moc. Dzieje się tak, ponieważ okładziny cierne tarczy sprzęgłowej są już tak zużyte, że nie są w stanie zapewnić odpowiedniego tarcia. Tarcza nie jest w stanie "chwycić" koła zamachowego, co prowadzi do poślizgu. To jasny sygnał, że tarcza sprzęgła wymaga wymiany.

"Bierze za wysoko" lub szarpie przy ruszaniu: Co to oznacza?

Niepokojące dźwięki po wciśnięciu pedału: Kto jest winowajcą?

Jeśli po wciśnięciu pedału sprzęgła słyszysz niepokojące dźwięki na przykład szum, zgrzytanie lub chrobotanie to najczęściej winowajcą jest zużyte łożysko oporowe. To mały, ale bardzo ważny element, który pracuje pod dużym obciążeniem. Kiedy łożysko jest zużyte, jego elementy toczne mogą się zacierać, wydając charakterystyczne odgłosy. Warto zwrócić uwagę na to, czy dźwięk ustaje po puszczeniu pedału, co dodatkowo potwierdza diagnozę. Ignorowanie tego objawu może prowadzić do poważniejszych uszkodzeń.

Problemy ze zmianą biegów: Dlaczego sprzęgło "ciągnie"?

Trudności z wrzuceniem biegów, zwłaszcza pierwszego i wstecznego, to kolejny sygnał, że coś jest nie tak ze sprzęgłem. Jeśli musisz używać dużej siły, aby wbić bieg, lub słyszysz zgrzytanie, może to oznaczać, że sprzęgło "ciągnie". Co to znaczy? Oznacza to, że mimo wciśnięcia pedału sprzęgła do końca, napęd nie jest całkowicie rozłączony. Tarcza sprzęgła nadal delikatnie styka się z kołem zamachowym, co utrudnia synchronizatorom w skrzyni biegów wyrównanie prędkości obrotowych. Przyczyną może być zapowietrzony układ hydrauliczny, uszkodzony wysprzęglik lub po prostu zużycie elementów, które uniemożliwiają pełne rozłączenie.

Sprzęgło jutra: innowacje i wygoda

Sprzęgła samonastawne (SAC): Technologia dla Twojej wygody

Współczesne sprzęgła stają się coraz bardziej zaawansowane, a przykładem tego są sprzęgła samonastawne, znane jako SAC (Self-Adjusting Clutch). Ich główną zaletą jest to, że automatycznie kompensują zużycie tarczy sprzęgłowej. Dzięki specjalnemu mechanizmowi regulacji, siła potrzebna do wciśnięcia pedału sprzęgła pozostaje stała i niska przez cały okres eksploatacji, niezależnie od stopnia zużycia tarczy. To znacząco zwiększa komfort jazdy i eliminuje problem "wysokiego brania" sprzęgła, który często towarzyszy tradycyjnym konstrukcjom pod koniec ich życia. Dla mnie to jeden z najlepszych przykładów, jak technologia może realnie poprawić doświadczenia kierowcy.

Centralny wysprzęglik (CSC): Integracja dla lepszej wydajności

Kolejnym krokiem w ewolucji sprzęgieł jest coraz częstsze stosowanie modułów z centralnym wysprzęglikiem (CSC - Concentric Slave Cylinder). W tym rozwiązaniu łożysko oporowe i siłownik hydrauliczny są zintegrowane w jeden, kompaktowy element, który montuje się bezpośrednio na wałku sprzęgłowym skrzyni biegów. Taka konstrukcja eliminuje potrzebę stosowania widełek wysprzęglających, co upraszcza budowę, zmniejsza liczbę ruchomych części i potencjalnych źródeł awarii. CSC oferuje również większą precyzję działania i lepsze wyczucie pedału, co przekłada się na płynniejszą i bardziej komfortową jazdę. Widzę, że to rozwiązanie zyskuje na popularności w wielu nowych modelach samochodów.

Przeczytaj również: Uszkodzona maglownica w Golfie 5: objawy, diagnoza, koszty naprawy

Co nowego w materiałach? Ewolucja okładzin ciernych

Nie tylko mechanika, ale i materiałoznawstwo odgrywa kluczową rolę w rozwoju sprzęgieł. Okładziny cierne, które są sercem tarczy sprzęgłowej, przeszły długą drogę. Dawniej często zawierały azbest, który jest szkodliwy dla zdrowia. Dziś stosuje się nowoczesne kompozyty, które są nie tylko bezpieczniejsze, ale także znacznie bardziej wytrzymałe i odporne na wysokie temperatury. Dzięki temu sprzęgła mogą przenosić większe momenty obrotowe, są bardziej odporne na przegrzewanie i mają dłuższą żywotność. To ciągła ewolucja, która sprawia, że komponenty te stają się coraz bardziej niezawodne i efektywne w codziennej eksploatacji.
