Jak sprawdzić czujnik ABS? Praktyczny poradnik krok po kroku

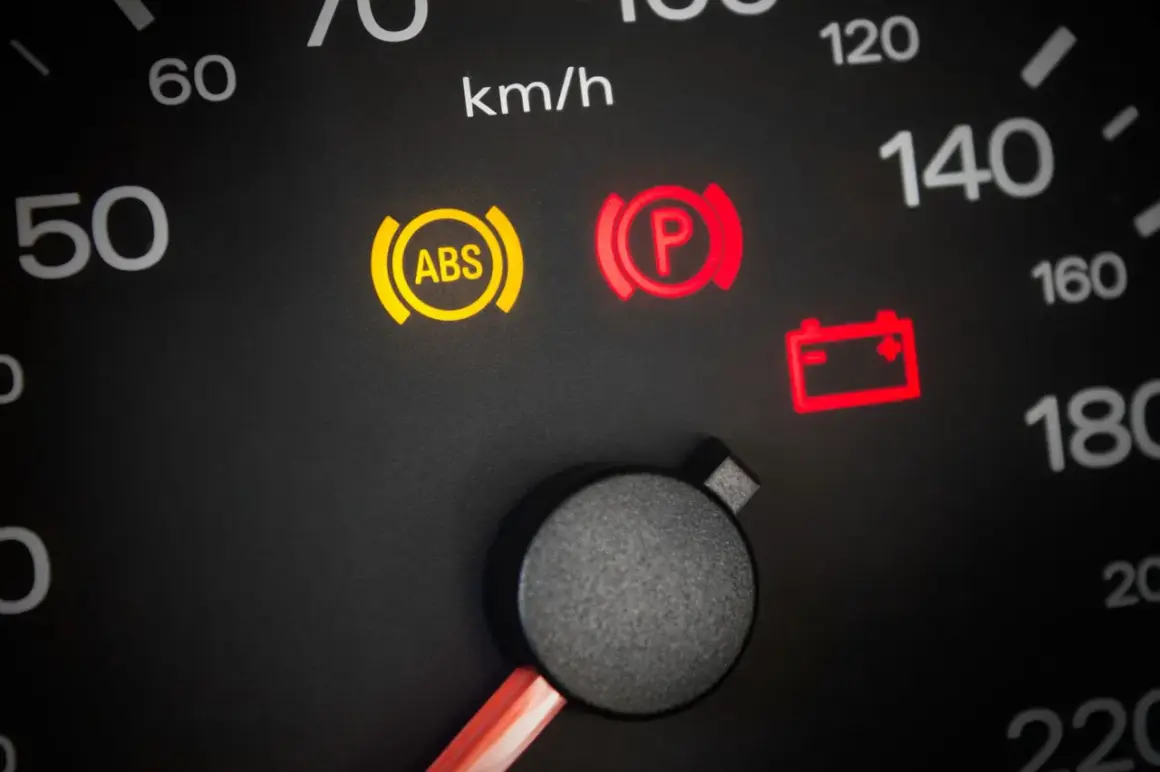

Świecąca się kontrolka ABS to sygnał, którego nie należy ignorować może świadczyć o problemach z bezpieczeństwem Twojego pojazdu. Ten artykuł to praktyczny przewodnik, który krok po kroku wyjaśni, jak samodzielnie zdiagnozować usterkę czujnika ABS, oszczędzając Twój czas i pieniądze.

Kontrolka ABS nie daje spokoju? To pierwsze kroki, które musisz wykonać

Rozpocznij od zrozumienia, co sygnalizuje kontrolka ABS i jakie są najczęstsze objawy awarii czujnika. Pamiętaj, że szybka reakcja może zapobiec poważniejszym problemom.

Najczęstsze objawy, których nie możesz ignorować

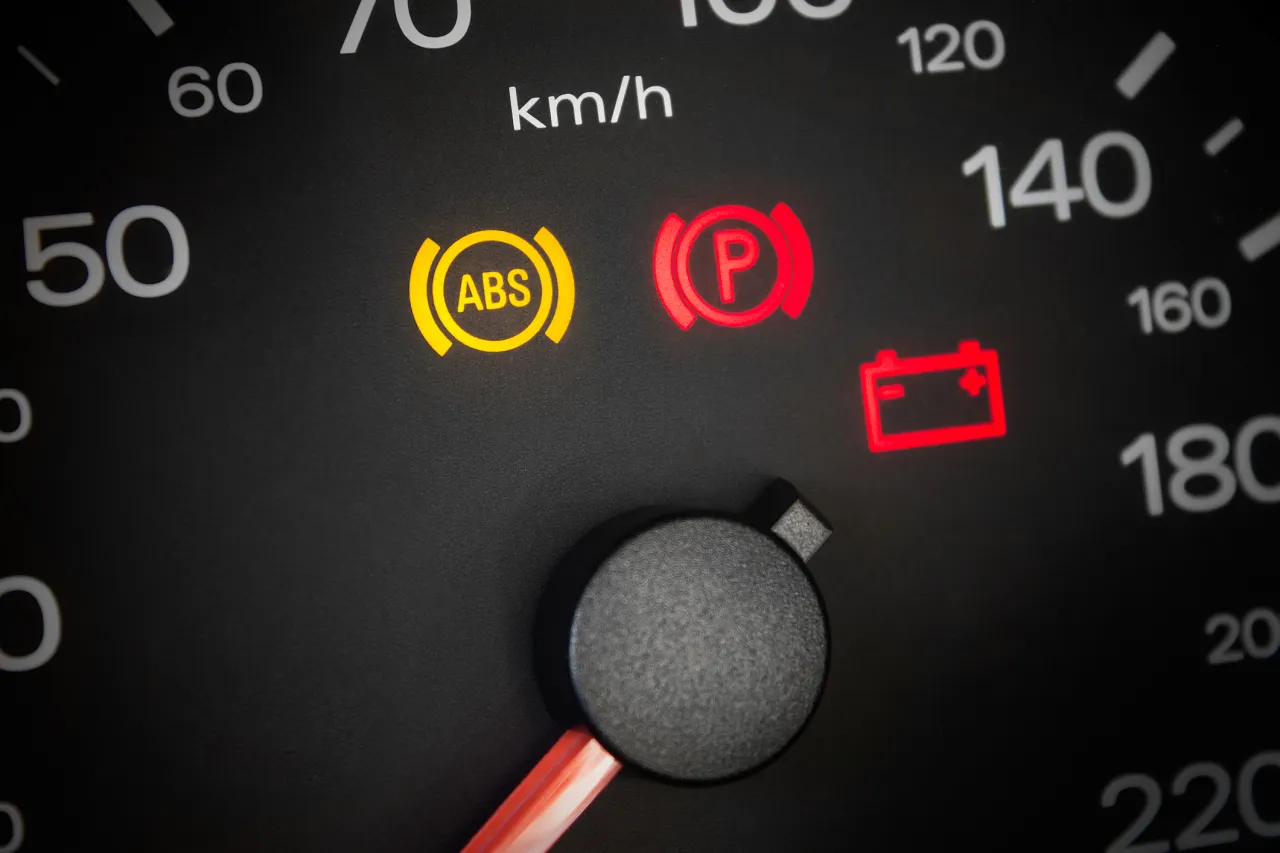

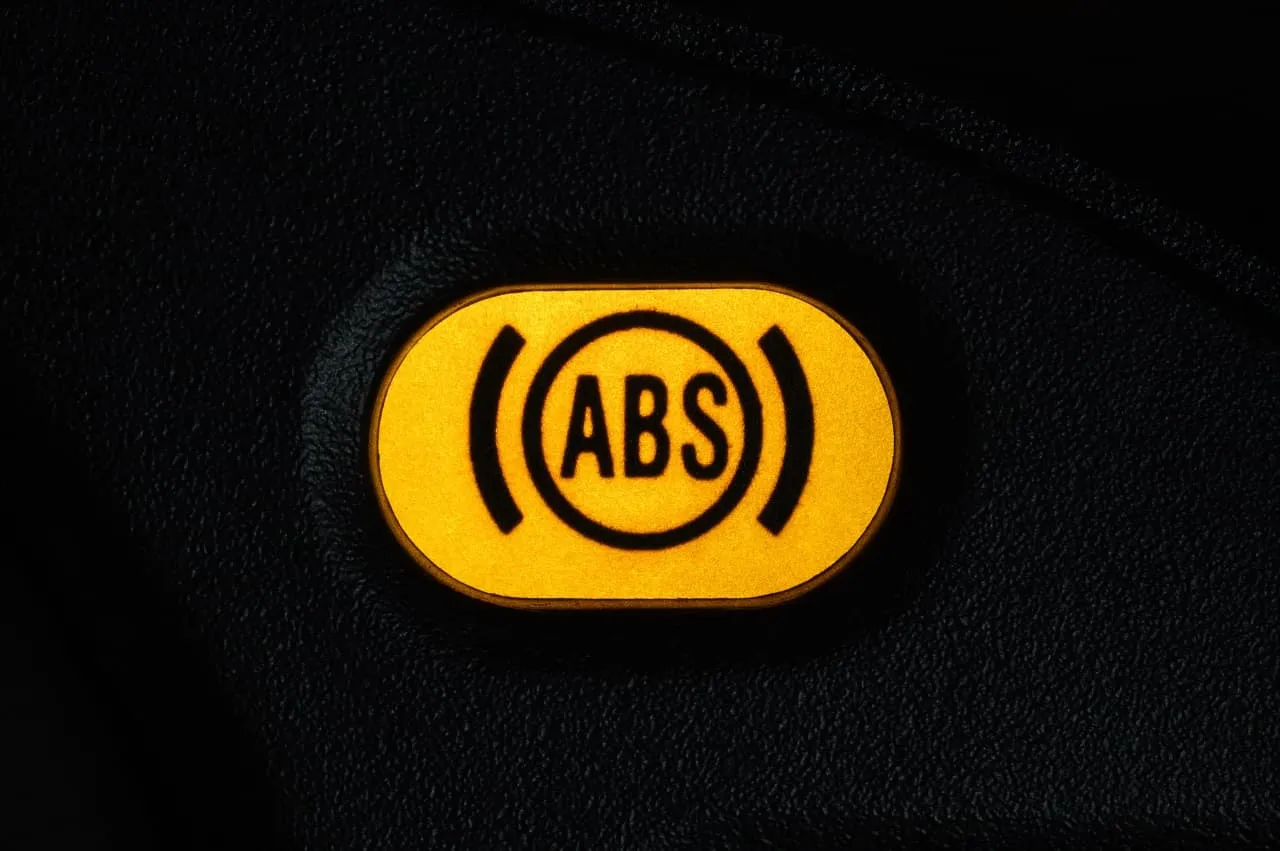

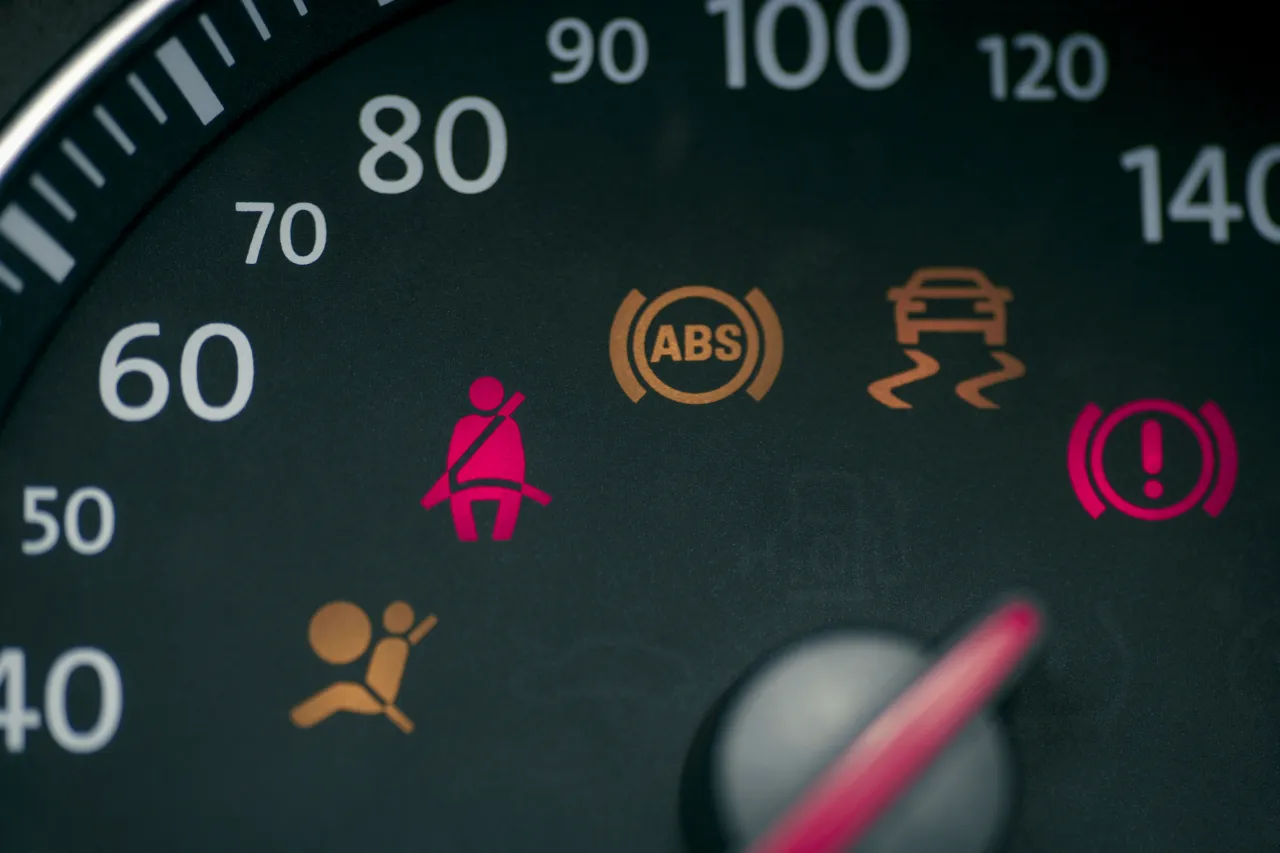

Świecąca się na stałe lub zapalająca się okresowo kontrolka ABS na desce rozdzielczej to pierwszy sygnał ostrzegawczy. Często towarzyszą jej inne kontrolki, takie jak ESP (elektroniczny program stabilizacji) lub ASR (system antypoślizgowy). Ich pojawienie się może oznaczać, że systemy te również nie działają prawidłowo. Kolejnym niepokojącym objawem jest brak działania systemu ABS podczas gwałtownego hamowania w takiej sytuacji koła mogą się blokować, co znacząco wydłuża drogę hamowania i utrudnia kierowanie pojazdem. Zdarza się również niespodziewana aktywacja systemu ABS przy niskich prędkościach, odczuwalna jako charakterystyczne "kopanie" pedału hamulca, co może być nie tylko irytujące, ale i niebezpieczne. Wszystkie te symptomy wskazują na potencjalną awarię jednego z czujników ABS.

Dlaczego systemy ESP i kontroli trakcji również mogą przestać działać?

Systemy ESP i kontroli trakcji są ściśle powiązane z systemem ABS. Wykorzystują one informacje o prędkości obrotowej poszczególnych kół, dostarczane właśnie przez czujniki ABS, do monitorowania i korygowania toru jazdy pojazdu. Jeśli jeden z czujników ABS jest uszkodzony lub nieprawidłowo działa, sterownik ESP i TCS nie otrzymuje kompletnych danych. W efekcie, aby zapobiec potencjalnie niebezpiecznym sytuacjom wynikającym z błędnych odczytów, komputery te często dezaktywują te systemy. Dlatego właśnie awaria czujnika ABS nierzadko objawia się zapaleniem dodatkowych kontrolek na desce rozdzielczej informujących o wyłączeniu ESP lub ASR.

Czy jazda z uszkodzonym czujnikiem ABS jest bezpieczna?

Absolutnie nie. Jazda z uszkodzonym czujnikiem ABS znacząco obniża poziom bezpieczeństwa Twojego pojazdu. W sytuacji awaryjnego hamowania, gdy system ABS jest kluczowy dla utrzymania sterowności i skrócenia drogi hamowania, jego brak może doprowadzić do utraty kontroli nad pojazdem, szczególnie na śliskiej nawierzchni. Dodatkowo, jeśli systemy ESP i kontroli trakcji również są wyłączone, ryzyko poślizgu i utraty stabilności podczas manewrów wzrasta. W takiej sytuacji zaleca się jak najszybsze zdiagnozowanie i naprawienie usterki, a w międzyczasie unikanie gwałtownych manewrów i jazdy z nadmierną prędkością.

Zanim sięgniesz po narzędzia – kluczowe przygotowanie do diagnostyki

Przed przystąpieniem do jakichkolwiek pomiarów, niezbędne jest odpowiednie przygotowanie. Wiedza o lokalizacji czujnika i wstępna inspekcja mogą zaoszczędzić wiele czasu i wysiłku.

Gdzie dokładnie znajduje się czujnik ABS w Twoim aucie?

Czujniki systemu ABS zazwyczaj znajdują się przy każdym kole pojazdu, w pobliżu piasty. Ich zadaniem jest monitorowanie prędkości obrotowej każdego koła z osobna. Aby uzyskać do nich dostęp, najczęściej konieczne jest zdjęcie koła. Warto jednak pamiętać, że w niektórych nowszych modelach samochodów czujnik ABS może być zintegrowany z łożyskiem koła, co nieco komplikuje jego wymianę w przypadku awarii. Zawsze warto sprawdzić instrukcję obsługi swojego pojazdu lub poszukać informacji specyficznych dla danego modelu, aby dokładnie zlokalizować czujniki.

Inspekcja wizualna: brud, rdza i uszkodzone kable to częsty winowajca

Przed każdą diagnostyką zaleca się dokonanie inspekcji wizualnej. Oto lista kontrolna, którą warto przejść:

• Sam czujnik: Sprawdź, czy nie ma widocznych uszkodzeń mechanicznych, takich jak pęknięcia obudowy. Zwróć uwagę na nagromadzone zabrudzenia opiłki metalu, błoto, sól drogowa czy tłuszcz mogą zakłócać jego pracę.
• Okablowanie: Dokładnie obejrzyj przewód prowadzący do czujnika. Szukaj przetarć, nacięć, śladów przegrzania lub innych uszkodzeń mechanicznych.
• Wtyczka: Sprawdź stan wtyczki łączącej czujnik z instalacją samochodu. Upewnij się, że jest czysta, nie ma śladów korozji na pinach i jest solidnie wpięta. Luźne lub zaśniedziałe połączenie to bardzo częsta przyczyna problemów.

Pamiętaj, że często przyczyną problemów nie jest sam czujnik, ale uszkodzony przewód, korozja na złączach lub po prostu brud. Wstępna inspekcja może pozwolić na szybkie zidentyfikowanie i usunięcie prozaicznej usterki.

Niezbędne narzędzia: co przygotować do samodzielnej diagnozy?

Aby samodzielnie przeprowadzić diagnostykę czujnika ABS, będziesz potrzebować kilku podstawowych narzędzi:

• Multimetr: Niezbędny do pomiaru rezystancji i napięcia w czujnikach pasywnych.
• Komputer diagnostyczny (opcjonalnie): Jeśli posiadasz lub masz dostęp do takiego urządzenia, znacznie ułatwi ono diagnozę, zwłaszcza w przypadku czujników aktywnych.
• Klucz do kół: Potrzebny do zdjęcia koła, aby uzyskać dostęp do czujnika.
• Podnośnik i statywy: Do bezpiecznego uniesienia pojazdu. Pamiętaj o użyciu stabilnych statywów!
• Środki do czyszczenia: Spray do czyszczenia hamulców, szczotka druciana przydatne do oczyszczenia czujnika i okolic.
• Latarka: Ułatwi inspekcję trudno dostępnych miejsc.
• Zestaw kluczy nasadowych i płasko-oczkowych: Mogą być potrzebne do demontażu czujnika lub elementów jego mocowania.

Czujnik pasywny czy aktywny? Musisz to wiedzieć, by go nie uszkodzić

Zrozumienie typu czujnika ABS w Twoim samochodzie jest kluczowe dla prawidłowej diagnostyki. Niewłaściwa metoda może nie tylko dać błędne wyniki, ale i uszkodzić czujnik.

Czujnik indukcyjny (pasywny) – jak go rozpoznać?

Czujniki pasywne, znane również jako indukcyjne, to starszy typ czujników stosowanych w systemach ABS. Ich główną cechą jest to, że nie wymagają zewnętrznego zasilania do działania. Generują one sygnał elektryczny w wyniku zjawiska indukcji elektromagnetycznej, gdy obracający się pierścień zębaty (lub magnetyczny) przechodzi w pobliżu ich cewki. Sygnał ten ma charakter zmienny (AC). Można je zidentyfikować, mierząc ich rezystancję za pomocą multimetru. Typowe wartości dla sprawnych czujników pasywnych mieszczą się w zakresie od 800 do 1200 Ω.

Czujnik Halla (aktywny) – charakterystyka nowoczesnych rozwiązań

Czujniki aktywne, często oparte na technologii Halla (Hallotronowe) lub magnetorezystancyjne, to nowocześniejsze rozwiązanie. W przeciwieństwie do czujników pasywnych, wymagają one zewnętrznego zasilania zazwyczaj napięcia o wartości 5V lub 12V, dostarczanego przez sterownik ABS. Generują one sygnał cyfrowy, najczęściej w postaci fali prostokątnej, której częstotliwość zmienia się wraz z prędkością obrotową koła. Są one bardziej precyzyjne i mniej podatne na zakłócenia elektromagnetyczne, dlatego powszechnie stosuje się je w nowszych pojazdach.

Dlaczego pomiar rezystancji w czujniku aktywnym to zły pomysł?

Próba zmierzenia rezystancji w czujniku aktywnym jest nie tylko bezcelowa, ale przede wszystkim może prowadzić do jego uszkodzenia. Czujniki te działają na innej zasadzie niż pasywne nie posiadają tradycyjnej cewki, której oporność można by zmierzyć. Ich wewnętrzna elektronika jest delikatna i podłączanie sond multimetru w trybie pomiaru rezystancji może spowodować zwarcie lub przepięcie, niszcząc czujnik. Dlatego diagnostyka czujników aktywnych wymaga innych metod, takich jak sprawdzanie zasilania czy analiza sygnału wyjściowego.

Metoda nr 1: Diagnostyka czujnika ABS za pomocą multimetru krok po kroku

Multimetr to podstawowe narzędzie w diagnostyce czujników pasywnych. Poniżej znajdziesz szczegółowe instrukcje, jak go użyć do sprawdzenia sprawności czujnika.

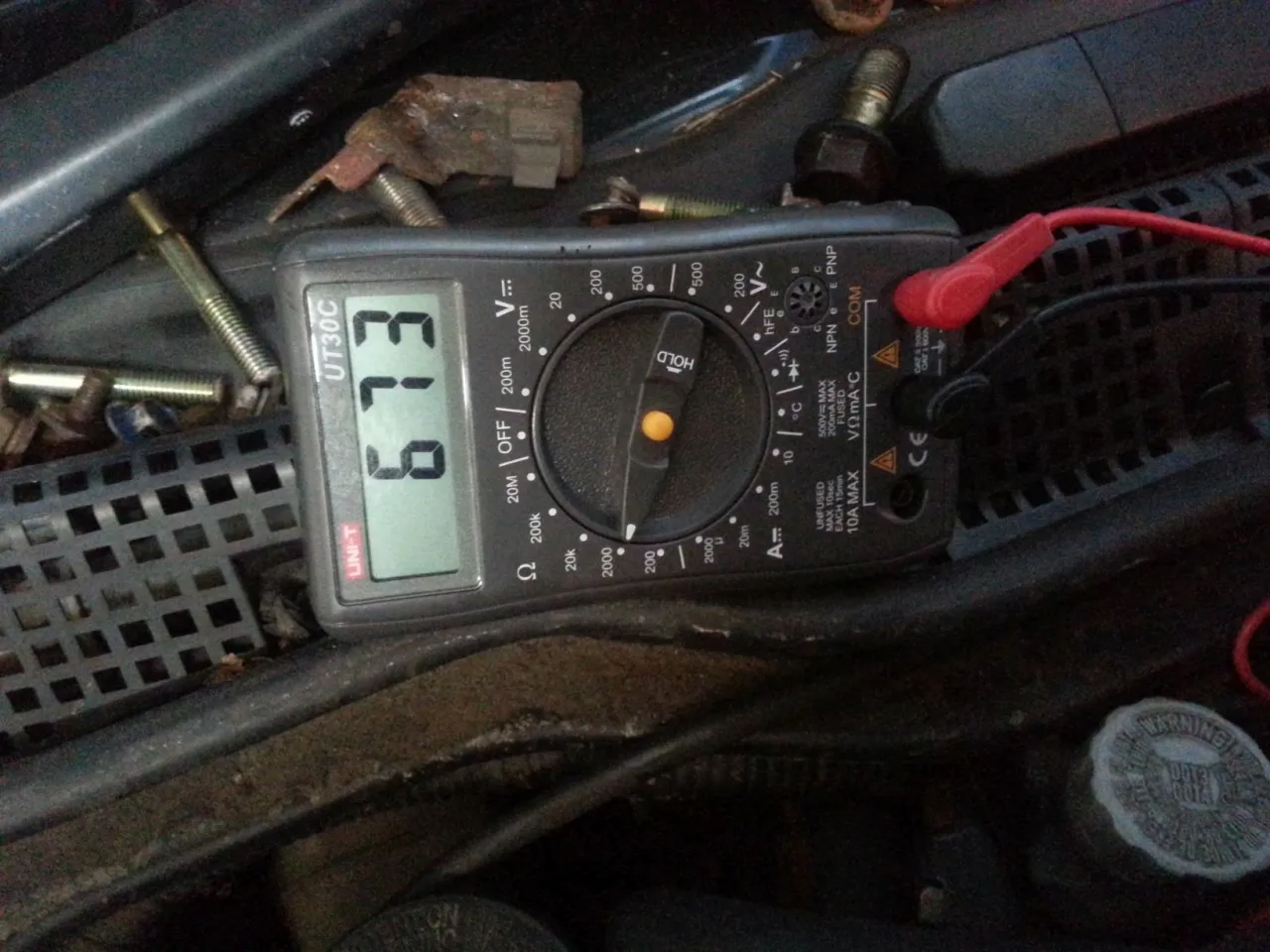

Jak ustawić multimetr do sprawdzania czujnika pasywnego (indukcyjnego)?

1. Odłącz wtyczkę od czujnika ABS.
2. Ustaw multimetr na funkcję pomiaru rezystancji (symbol Omów, Ω).
3. Wybierz odpowiedni zakres pomiarowy zazwyczaj będzie to zakres 2kΩ (2000 Omów). Jeśli Twój multimetr ma funkcję automatycznego zakresu, możesz ją wybrać.
4. Podłącz sondy multimetru do pinów wtyczki czujnika (lub bezpośrednio do styków czujnika, jeśli wtyczka jest uszkodzona). Zazwyczaj czujnik pasywny ma dwa przewody.

Pomiar rezystancji: jakie wartości świadczą o sprawności, a jakie o awarii?

Po prawidłowym podłączeniu multimetru, odczytaj wartość rezystancji. Według danych ZMserwis, prawidłowa wartość rezystancji dla większości czujników pasywnych mieści się w zakresie od 800 do 1200 Ω. Jeśli multimetr pokazuje wartość w tym przedziale, oznacza to, że wewnętrzna cewka czujnika jest prawdopodobnie sprawna. Wynik 0 Ω świadczy o zwarciu w obwodzie czujnika, co jest równoznaczne z jego awarią. Natomiast brak odczytu, czyli wskazanie nieskończoności (często oznaczone jako "OL" lub symbol nieskończoności), oznacza przerwę w obwodzie, co również wskazuje na uszkodzenie czujnika.

Test napięcia zmiennego – dynamiczna próba sprawności czujnika pasywnego

1. Po upewnieniu się, że czujnik jest podłączony do instalacji samochodu (ale odłączony od sterownika, jeśli to możliwe, lub po prostu pozostawiony wpięty), ustaw multimetr na pomiar napięcia zmiennego (symbol V~ lub ACV). Wybierz najniższy dostępny zakres, np. 200 mV AC.
2. Podłącz sondy multimetru do pinów wtyczki czujnika.
3. Poproś drugą osobę o powolne obracanie kołem, przy którym znajduje się testowany czujnik.
4. Obserwuj wskazania multimetru. Sprawny czujnik pasywny powinien generować niewielkie, zmienne napięcie podczas obracania kołem. Wartość ta może wynosić od kilkudziesięciu do kilkuset miliwoltów (mV), w zależności od prędkości obrotowej.
5. Jeśli podczas obracania kołem nie pojawia się żadne napięcie lub jest ono bardzo niskie i niestabilne, może to świadczyć o problemie z czujnikiem lub jego połączeniem z pierścieniem zębatym.

Metoda nr 2: Komputer diagnostyczny – najszybszy sposób na znalezienie winowajcy

Komputer diagnostyczny to najskuteczniejsze narzędzie do szybkiej i precyzyjnej identyfikacji problemów z czujnikami ABS, szczególnie w przypadku czujników aktywnych.

Jak podłączyć interfejs i odczytać kody błędów ABS?

1. Zlokalizuj złącze diagnostyczne OBD-II w swoim samochodzie (zazwyczaj znajduje się pod deską rozdzielczą, po stronie kierowcy).
2. Podłącz interfejs diagnostyczny do złącza OBD-II.
3. Uruchom komputer lub urządzenie mobilne, na którym masz zainstalowane oprogramowanie diagnostyczne, i połącz je z interfejsem (zazwyczaj przez Bluetooth lub kabel USB).
4. Włącz zapłon samochodu (nie uruchamiaj silnika, chyba że instrukcja programu diagnostycznego tego wymaga).
5. Uruchom oprogramowanie diagnostyczne i zainicjuj proces skanowania pojazdu.
6. Po zakończeniu skanowania odczytaj kody błędów zapisane w sterowniku ABS. Przykładowe kody to np. C0035 (usterka czujnika koła przedniego lewego), C0036 (usterka czujnika koła przedniego prawego) lub podobne, wskazujące na konkretne koło.

Analiza parametrów na żywo: jak sprawdzić prędkość obrotową każdego koła?

Większość programów diagnostycznych oferuje funkcję podglądu parametrów na żywo (Live Data). Jest to niezwykle przydatne narzędzie do diagnozowania czujników ABS. Po odczytaniu kodów błędów, przejdź do sekcji parametrów na żywo i wybierz dane dotyczące prędkości obrotowej każdego z kół. Następnie włącz silnik i powoli obracaj kołem kierownicy lub pozwól drugiej osobie lekko ruszyć pojazdem. Obserwuj na ekranie prędkość obrotową każdego z kół. Jeśli jedno z kół pokazuje prędkość "0" lub wartość znacząco odbiega od prędkości pozostałych kół, jest to silny dowód na problem z czujnikiem ABS na tym kole lub z jego obwodem.

Interpretacja wyników: kiedy błąd wskazuje na czujnik, a kiedy na okablowanie?

Kody błędów odczytane z komputera diagnostycznego często są bardzo precyzyjne. Na przykład, kod błędu wskazujący bezpośrednio na "usterkę czujnika koła przedniego lewego" sugeruje problem z samym elementem. Jednak niektóre kody mogą być bardziej ogólne i wskazywać na "nieprawidłowy sygnał z czujnika koła". W takich przypadkach, w połączeniu z analizą parametrów na żywo, należy wziąć pod uwagę również inne możliwości. Może to być problem z okablowaniem (przetarty przewód, zimne luty we wtyczce), uszkodzony pierścień ABS (magnetyczny lub zębaty) lub nawet problem ze sterownikiem ABS. Dlatego ważne jest, aby interpretować wyniki kompleksowo, biorąc pod uwagę wszystkie dostępne dane.

Metoda nr 3: Oscyloskop – precyzyjna diagnoza dla zaawansowanych

Oscyloskop to narzędzie dla bardziej zaawansowanych użytkowników, które pozwala na dokładną analizę sygnału generowanego przez czujnik, co jest kluczowe dla diagnostyki czujników aktywnych.

Jak podłączyć oscyloskop do czujnika aktywnego (Halla)?

1. Odłącz wtyczkę od czujnika ABS.
2. Zidentyfikuj przewody: zasilanie, masę i sygnał. W przypadku czujników aktywnych często są to 3 przewody. Informacje o ich rozmieszczeniu można znaleźć w dokumentacji technicznej pojazdu lub poszukać w internecie.
3. Podłącz sondę pomiarową oscyloskopu (zwykle sondę aktywną lub sondę z dzielnikiem napięcia) do przewodu sygnałowego czujnika.
4. Podłącz sondę masy oscyloskopu do punktu masy pojazdu lub do przewodu masowego czujnika.
5. Uruchom silnik i, jeśli to konieczne, poproś drugą osobę o obracanie kołem.
6. Obserwuj przebieg sygnału na ekranie oscyloskopu.

Analiza sygnału prostokątnego – jak powinien wyglądać prawidłowy wykres?

Sprawny czujnik aktywny (Hallotronowy) powinien generować sygnał w postaci czystej fali prostokątnej. Oznacza to, że napięcie powinno skokowo przełączać się między stanem niskim (bliskim 0V) a stanem wysokim (np. 5V lub 12V, w zależności od zasilania). Częstotliwość tych impulsów powinna rosnąć wraz ze wzrostem prędkości obrotowej koła. Prawidłowy wykres charakteryzuje się wyraźnymi, prostokątnymi "schodkami". Zakłócenia, takie jak "ząbkowanie" fali, niestabilne poziomy napięcia, brak sygnału lub sygnał o nieprawidłowym kształcie, wskazują na usterkę czujnika lub problem z jego zasilaniem/masą.

Jak wygląda sygnał sinusoidalny z czujnika pasywnego?

W przypadku czujnika pasywnego (indukcyjnego), oscyloskop również jest bardzo pomocny. Podłączamy go podobnie jak w przypadku czujnika aktywnego, ale interesuje nas inny kształt sygnału. Sprawny czujnik pasywny generuje falę sinusoidalną. Jej amplituda (wysokość) oraz częstotliwość rosną wraz ze wzrostem prędkości obrotowej koła. Na ekranie oscyloskopu powinniśmy zobaczyć płynną, falistą linię, która staje się coraz wyższa i szybsza w miarę obracania kołem. Brak sygnału, jego bardzo niska amplituda lub znaczące zniekształcenie (np. pojawienie się elementów prostokątnych) świadczą o problemie z czujnikiem pasywnym.

Najczęstsze błędy podczas sprawdzania czujnika ABS i jak ich unikać

Uniknięcie typowych błędów diagnostycznych jest równie ważne, jak znajomość prawidłowych procedur. Poznaj pułapki, które mogą prowadzić do błędnych wniosków.

Pomyłka w typie czujnika i jej kosztowne konsekwencje

Najpoważniejszym błędem jest próba zastosowania metody diagnostyki przeznaczonej dla jednego typu czujnika do drugiego. Jak już wspomniano, pomiar rezystancji w czujniku aktywnym może go trwale uszkodzić, generując niepotrzebne koszty. Z kolei próba sprawdzenia zasilania w czujniku pasywnym jest bezcelowa, ponieważ go nie potrzebuje. Dlatego tak ważne jest, aby przed rozpoczęciem jakichkolwiek pomiarów upewnić się, z jakim typem czujnika mamy do czynienia. Błędna diagnoza to nie tylko strata czasu, ale przede wszystkim ryzyko uszkodzenia sprawnego elementu lub błędne zidentyfikowanie przyczyny problemu.

Ignorowanie problemów z okablowaniem i wtyczką

Wielu kierowców skupia się wyłącznie na samym czujniku, zapominając o jego otoczeniu. Jednak uszkodzony przewód, przetarty kabel, skorodowane piny we wtyczce lub luźne połączenie to bardzo częste przyczyny problemów z ABS. Czasem wystarczy tylko oczyścić złącze lub poprawić mocowanie przewodu, aby przywrócić pełną sprawność systemu. Dlatego tak ważne jest, aby dokładnie sprawdzić stan całego obwodu od czujnika, przez przewody, aż po wtyczkę łączącą go z instalacją pojazdu. Warto również sprawdzić ciągłość przewodów za pomocą multimetru.

Problem z pierścieniem magnetycznym lub zębatym – kiedy to nie czujnik jest winny?

Należy pamiętać, że czujnik ABS nie działa w próżni. Potrzebuje on współpracującego elementu, który generuje pole magnetyczne lub jest wyposażony w zęby, na podstawie których czujnik odczytuje prędkość obrotową. W przypadku czujników pasywnych jest to pierścień zębaty, a w aktywnych pierścień magnetyczny lub zębaty z magnesami. Awaria może leżeć właśnie po stronie tego pierścienia. Pęknięcia, odkształcenia, silne zabrudzenia (zwłaszcza opiłkami metalu) lub korozja na pierścieniu mogą powodować, że czujnik nie jest w stanie prawidłowo odczytać prędkości obrotowej. Objawy są wtedy identyczne jak przy uszkodzonym czujniku, dlatego diagnostyka powinna obejmować również kontrolę stanu pierścienia.

Czujnik sprawdzony – co dalej? Kiedy wymiana jest konieczna, a kiedy wystarczy czyszczenie

Po zdiagnozowaniu problemu, kolejnym krokiem jest podjęcie decyzji o naprawie. Czasem wystarczy proste czyszczenie, innym razem konieczna jest wymiana.

Czyszczenie czujnika i pierścienia ABS – kiedy to może rozwiązać problem?

Jeśli inspekcja wizualna wykazała nagromadzenie brudu, opiłków metalu, błota lub rdzy na czujniku lub na współpracującym z nim pierścieniu, czyszczenie może być skutecznym rozwiązaniem. Oto jak to zrobić:

1. Po zdemontowaniu koła i uzyskaniu dostępu do czujnika, delikatnie go oczyść. Możesz użyć sprężonego powietrza, miękkiej szczotki lub specjalnego sprayu do czyszczenia hamulców. Unikaj agresywnych rozpuszczalników, które mogą uszkodzić tworzywa sztuczne.
2. Dokładnie oczyść również pierścień zębaty lub magnetyczny. Usuń wszelkie zanieczyszczenia, zwłaszcza metalowe opiłki, które mogą przyciągać się magnetycznie.
3. Po oczyszczeniu, zamontuj czujnik z powrotem i sprawdź, czy kontrolka ABS zgasła.

Pamiętaj, że czyszczenie pomoże tylko wtedy, gdy problemem jest zanieczyszczenie, a nie mechaniczne uszkodzenie czujnika lub pierścienia.

Procedura wymiany czujnika: czy można to zrobić samodzielnie?

Wymiana czujnika ABS jest zadaniem, które w wielu przypadkach można wykonać samodzielnie, pod warunkiem posiadania odpowiednich narzędzi i podstawowej wiedzy mechanicznej. Ogólna procedura wygląda następująco:

• Przed rozpoczęciem prac odłącz klemę ujemną akumulatora, aby uniknąć zwarcia.
• Zdemontuj koło, aby uzyskać dostęp do czujnika.
• Zlokalizuj czujnik i jego mocowanie (zazwyczaj jedna lub dwie śruby).
• Odłącz wtyczkę elektryczną od czujnika.
• Odkręć śruby mocujące czujnik i ostrożnie go wyjmij. Czasem może być konieczne delikatne podważenie.
• Zamontuj nowy czujnik w miejsce starego, upewniając się, że jest prawidłowo osadzony.
• Przykręć śruby mocujące.
• Podłącz wtyczkę elektryczną.
• Zamontuj koło.
• Podłącz klemę akumulatora.
• Po uruchomieniu silnika sprawdź, czy kontrolka ABS zgasła. Czasami może być konieczne skasowanie błędów komputerem diagnostycznym.

W niektórych modelach samochodów dostęp do czujnika może być utrudniony, a jego wymiana wymagać specjalistycznych narzędzi, co może sprawić, że samodzielna naprawa będzie trudniejsza.

Przeczytaj również: Przegrzewa się silnik? Rozpoznaj objawy uszkodzonego wentylatora

Kiedy mimo wszystko trzeba odwiedzić mechanika?

Istnieją sytuacje, w których samodzielna diagnostyka i naprawa mogą być niewskazane lub niemożliwe. Należą do nich:

• Brak odpowiednich narzędzi: Jeśli nie posiadasz multimetru, komputera diagnostycznego lub kluczy potrzebnych do demontażu, lepiej zlecić to zadanie profesjonaliście.
• Brak doświadczenia: Jeśli nie czujesz się pewnie w pracach mechanicznych, lepiej nie ryzykować uszkodzenia pojazdu.
• Skomplikowane uszkodzenia: Problemy ze sterownikiem ABS, uszkodzone przewody w wiązce idącej do kilku czujników, czy trudności z dostępem do czujnika mogą wymagać specjalistycznej wiedzy i sprzętu.
• Powtarzające się awarie: Jeśli po wymianie czujnika problem powraca, może to sugerować głębszą usterkę w systemie, którą powinien zdiagnozować doświadczony mechanik.

W takich przypadkach wizyta w profesjonalnym warsztacie to gwarancja prawidłowej diagnozy i bezpiecznej naprawy, co jest kluczowe dla Twojego bezpieczeństwa na drodze.
