Samodzielna budowa osi do przyczepki samochodowej typu SAM to ambitny projekt DIY, który wymaga nie tylko umiejętności technicznych, ale także dogłębnej znajomości przepisów i norm bezpieczeństwa. Ten artykuł przeprowadzi Cię przez wszystkie etapy od planowania i wyboru materiałów, przez samą konstrukcję, aż po kluczowe kwestie prawne i bezpieczeństwa, które musisz wziąć pod uwagę, aby Twój projekt był legalny i bezpieczny.
Samodzielna budowa osi do przyczepki SAM to wyzwanie techniczne i prawne
- Rejestracja przyczepki SAM po 2013 roku jest skomplikowana i kosztowna.
- Wymagana jest homologacja i dopuszczenie jednostkowe pojazdu.
- Kluczowe części, jak oś, podlegają weryfikacji pochodzenia.
- Oś musi być dopasowana do Dopuszczalnej Masy Całkowitej (DMC) do 750 kg.
- Popularne typy osi to resory piórowe i osie skrętne.
- Fabrycznie nowa, certyfikowana oś znacząco ułatwia proces rejestracji.
Czy samodzielna budowa osi do przyczepki wciąż ma sens? Prawo i koszty
Samodzielna budowa osi do przyczepki SAM stała się znacznie bardziej skomplikowana i kosztowna w Polsce po 2013 roku. Wynika to z konieczności dostosowania do regulacji unijnych, które znacząco utrudniły proces rejestracji pojazdów budowanych indywidualnie. W obecnych realiach ekonomicznych i prawnych, budowa własnej osi może nie być już tak opłacalna w porównaniu z zakupem gotowego, certyfikowanego rozwiązania. Warto dokładnie przeanalizować koszty i potencjalne problemy, zanim zdecydujesz się na ten krok.
Przyczepka SAM a polskie przepisy: co musisz wiedzieć przed startem?
Zmiany w przepisach dotyczące rejestracji pojazdów typu "SAM" wprowadzone po 2013 roku znacząco wpłynęły na możliwości ich legalizacji. Oś, jako kluczowy element układu jezdnego, podlega szczególnej weryfikacji. Wymagane jest przedstawienie dokumentacji potwierdzającej pochodzenie kluczowych części, na przykład faktur zakupu. Ma to na celu uniemożliwienie legalizacji części pochodzących z kradzieży. Bez odpowiednich dokumentów i spełnienia norm, rejestracja może okazać się niemożliwa.
Homologacja i dopuszczenie jednostkowe – czy Twoja oś przejdzie badania?
Aby zarejestrować przyczepkę SAM, konieczne jest uzyskanie tak zwanego dopuszczenia jednostkowego pojazdu. Jest to proces czasochłonny i kosztowny, wymagający szczegółowego badania technicznego na stacji kontroli pojazdów oraz złożenia wniosku w Transportowym Dozorze Technicznym (TDT). Oś jest jednym z elementów, który podlega rygorystycznej weryfikacji podczas tych badań. Niespełnienie norm technicznych może skutkować odrzuceniem wniosku.
Gotowa oś z certyfikatem vs. własna konstrukcja: analiza kosztów i ryzyka
Zakup fabrycznie nowej, certyfikowanej osi, na przykład od renomowanych producentów takich jak KNOTT czy AL-KO, znacząco ułatwia proces rejestracji i zmniejsza ryzyko odrzucenia przez TDT. Analiza kosztów pokazuje, że choć materiały do samodzielnej budowy mogą wydawać się tańsze, to koszty związane z homologacją, potencjalnymi poprawkami i poświęconym czasem mogą przewyższyć cenę gotowego produktu. Ryzyko związane z bezpieczeństwem i legalnością konstrukcji jest również znacznie niższe przy wyborze certyfikowanego rozwiązania.
Krok 1: Jak precyzyjnie zaplanować konstrukcję osi?
Precyzyjne zaplanowanie konstrukcji osi jest absolutnie decydujące dla bezpieczeństwa i legalności całej przyczepki. Na tym etapie musisz dokładnie dopasować oś do planowanej Dopuszczalnej Masy Całkowitej (DMC) przyczepki. Pamiętaj, że dla przyczep lekkich w Polsce limit ten wynosi do 750 kg. Niedoszacowanie nośności lub błędy w wymiarowaniu mogą prowadzić do poważnych konsekwencji.
Obliczanie nośności: jak dopasować oś do Dopuszczalnej Masy Całkowitej (DMC) 750 kg?
Kluczowe jest prawidłowe obliczenie wymaganej nośności osi. Musi ona być zgodna z DMC przyczepki, czyli do 750 kg. Zawsze uwzględniaj margines bezpieczeństwa, który zapewni trwałość konstrukcji nawet przy chwilowym przeciążeniu. Dobór materiałów o odpowiedniej wytrzymałości jest równie ważny, aby sprostać przewidywanym obciążeniom dynamicznym i statycznym.
Wymiarowanie jest kluczowe: jak ustalić idealny rozstaw kół i punktów mocowania?
Precyzyjne ustalenie wymiarów osi, takich jak rozstaw kół (szerokość śladu) i odległości punktów mocowania do ramy przyczepki, ma fundamentalne znaczenie. Te wymiary bezpośrednio wpływają na stabilność prowadzenia przyczepki oraz równomierne zużycie opon. Błędy w tym zakresie mogą skutkować nieprzewidywalnym zachowaniem przyczepy na drodze.

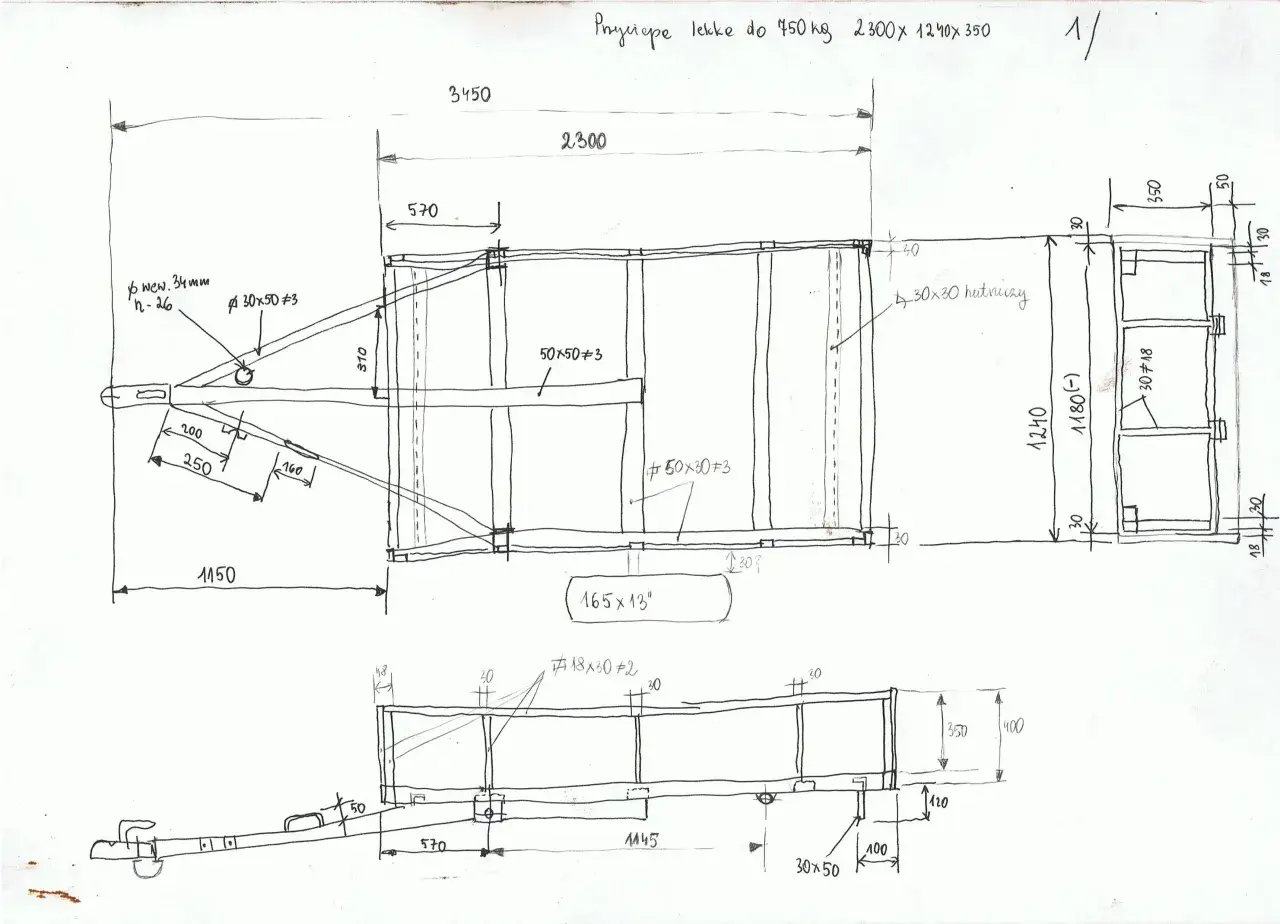

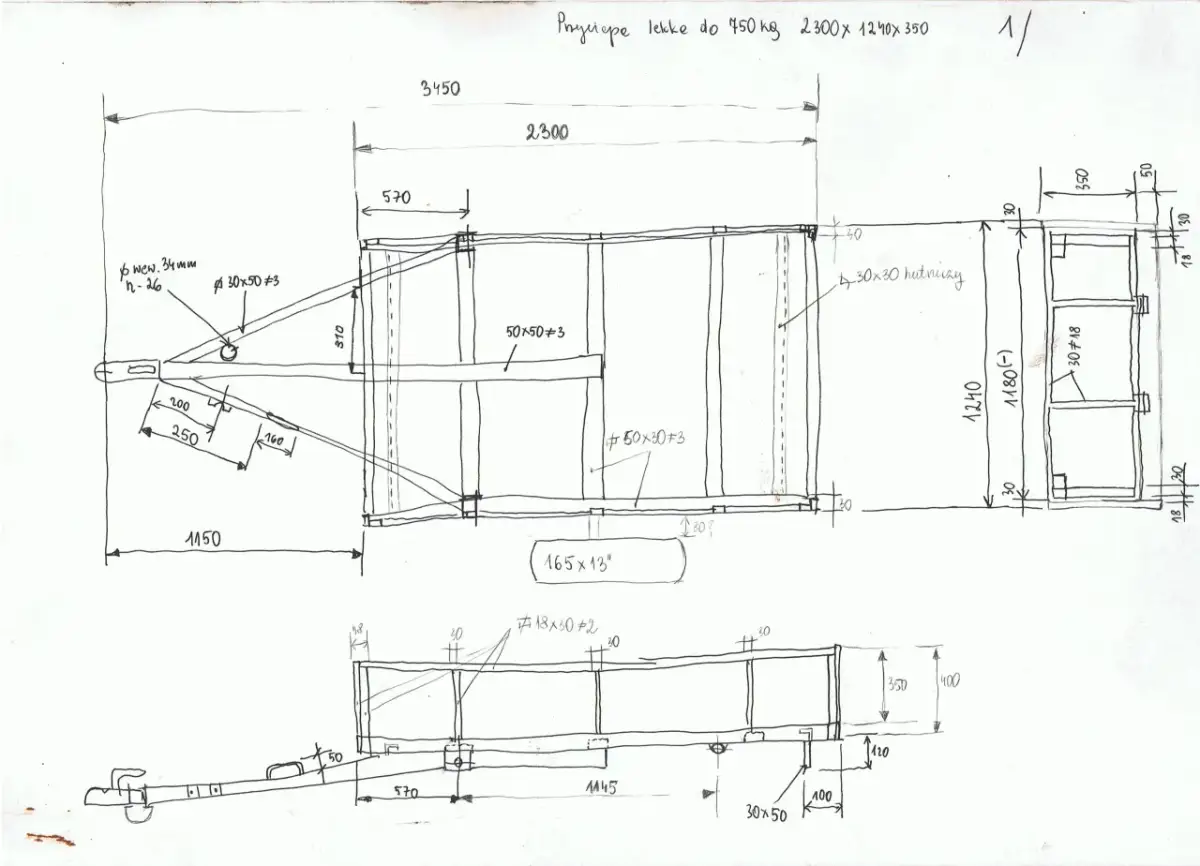

Tworzenie prostego schematu: rozrysuj swoją konstrukcję przed cięciem stali
Zdecydowanie zalecam sporządzenie szczegółowego schematu lub rysunku technicznego osi przed przystąpieniem do jakichkolwiek prac. Taki schemat pozwala na wizualizację całego projektu, identyfikację potencjalnych problemów konstrukcyjnych i precyzyjne zaplanowanie kolejnych kroków. To inwestycja czasu, która może zaoszczędzić wiele problemów w przyszłości.
Oś na resorach czy skrętna? Które zawieszenie lepiej sprawdzi się w Twoim projekcie?
W przyczepkach SAM dominują dwa główne rozwiązania zawieszenia: oś na resorach piórowych oraz oś skrętna na wałkach gumowych. Każde z nich ma swoje specyficzne cechy, zalety i wady. Wybór odpowiedniego typu zawieszenia powinien zależeć od planowanego przeznaczenia przyczepki oraz Twoich osobistych preferencji dotyczących prowadzenia i komfortu.
Klasyczne resory piórowe: dlaczego to wciąż popularny wybór w konstrukcjach SAM?
Oś na resorach piórowych jest często wybierana ze względu na swoją stosunkowo prostą konstrukcję. Zapewnia ona dobrą amortyzację, szczególnie gdy przyczepka jest nierównomiernie obciążona. Jazda z pustą przyczepą na resorach jest zazwyczaj bardziej komfortowa niż na osi skrętnej. Choć amortyzatory nie są absolutnie konieczne, ich zastosowanie jest zalecane, zwłaszcza przy większych obciążeniach, dla poprawy właściwości jezdnych.
Zalety i wady osi skrętnej: kiedy warto postawić na to bezobsługowe rozwiązanie?
Oś skrętna, oparta na wałkach gumowych, jest rozwiązaniem bezobsługowym, zwartym i często bardziej ekonomicznym w zakupie. Jej główną wadą jest jednak tendencja przyczepy do podskakiwania na nierównościach, gdy jest pusta. Mniejsza jest również jej elastyczność w adaptacji do bardzo zróżnicowanych obciążeń w porównaniu do osi na resorach.
Jaki wpływ na prowadzenie ma wybór zawieszenia? Porównanie stabilności i komfortu
Wybór typu zawieszenia ma bezpośredni wpływ na prowadzenie przyczepki. Oś na resorach zazwyczaj oferuje lepszy komfort jazdy i stabilność przy zmiennym obciążeniu. Oś skrętna, choć bardziej zwarta, może być mniej komfortowa na nierównościach, szczególnie gdy przyczepka jest pusta. Ważne jest, aby dopasować rodzaj zawieszenia do przewidywanych warunków drogowych i rodzaju przewożonego ładunku, zawsze stawiając bezpieczeństwo na pierwszym miejscu.
Krok 2: Kompletujemy niezbędne materiały i komponenty
Kluczem do trwałości i bezpieczeństwa zbudowanej osi jest staranne skompletowanie wszystkich niezbędnych materiałów i komponentów. Jakość i odpowiedni dobór każdego elementu mają bezpośredni wpływ na wytrzymałość całej konstrukcji. Poświęć odpowiednio dużo czasu na wybór najlepszych dostępnych części.
Belka główna: jaki profil stalowy lub rura zapewni wymaganą sztywność?
Jako główny element konstrukcyjny osi najlepiej sprawdzą się grubościenne profile stalowe (kwadratowe lub prostokątne) lub rury ze stali konstrukcyjnej, na przykład gatunku S235 lub S355. Wybór odpowiedniego przekroju zależy bezpośrednio od zakładanej nośności osi. Grubsza ścianka profilu zapewni większą sztywność i wytrzymałość.
Wybór piast i łożysk: na co zwrócić uwagę, by uniknąć awarii?
Piasty i łożyska, najczęściej stożkowe, muszą być precyzyjnie dopasowane do przewidywanego obciążenia. Kluczowe jest, aby ich nośność była odpowiednio wyższa niż maksymalne obciążenie osi. Możliwe jest zaadaptowanie piast z samochodów osobowych lub dostawczych, ale wymaga to dokładnej weryfikacji ich stanu technicznego i dopasowania do konstrukcji.
Dobór resorów i amortyzatorów: jak je dopasować do masy przyczepki?
W przypadku osi na resorach piórowych, należy starannie dobrać ich parametry. Liczba piór, ich twardość oraz ewentualne zastosowanie amortyzatorów powinny być dopasowane do Dopuszczalnej Masy Całkowitej (DMC) przyczepki. Prawidłowe dopasowanie zapewni optymalne właściwości jezdne i zapobiegnie nadmiernemu dobijaniu zawieszenia.
Niezbędne drobne elementy: śruby, mocowania i smary
Nie zapominaj o drobnych elementach, które również mają kluczowe znaczenie dla bezpieczeństwa. Używaj śrub o odpowiedniej klasie wytrzymałości, solidnych mocowań (np. cybantów do resorów) oraz wysokiej jakości smarów do łożysk. Nawet najmniejszy element, jeśli jest niskiej jakości, może stanowić potencjalne zagrożenie.
Krok 3: Budowa osi krok po kroku – od cięcia do montażu
Proces budowy osi wymaga precyzji na każdym etapie. Od prawidłowego cięcia materiału, przez spawanie, aż po montaż poszczególnych elementów każdy krok ma znaczenie dla ostatecznego rezultatu. Skupienie się na dokładności i stosowanie właściwych technik pozwoli uniknąć błędów, które mogłyby wpłynąć na bezpieczeństwo i funkcjonalność konstrukcji.
Przygotowanie belki głównej: cięcie i obróbka materiału
Rozpocznij od precyzyjnego cięcia profili stalowych lub rur na wymagany wymiar. Po cięciu, konieczna jest obróbka krawędzi, czyli fazowanie i gratowanie. Zapewni to mocne i estetyczne połączenia spawane, a także ułatwi proces spawania, minimalizując ryzyko powstawania wad spawalniczych.
Montaż czopów i piast: jak zapewnić idealną geometrię i osiowość?
Kluczowe jest zapewnienie idealnej geometrii i osiowości podczas montażu czopów i piast. Użyj odpowiednich narzędzi pomiarowych i sprawdzaj ustawienie kątowe oraz wzajemne położenie elementów. Prawidłowe osadzenie piast zapobiegnie problemom z prowadzeniem przyczepki i nierównomiernemu zużyciu opon.
Spawanie konstrukcji: kluczowe techniki i najczęstsze błędy, których należy unikać
Do spawania osi najlepiej nadają się metody MAG/MIG lub MMA. Niezależnie od wybranej techniki, kluczowe jest odpowiednie przygotowanie powierzchni, dobór właściwego spoiwa oraz ustawienie parametrów spawania. Unikaj najczęstszych błędów, takich jak słabe przetopienie, pęknięcia czy nadmierne odkształcenia materiału, które mogą osłabić konstrukcję.
Instalacja zawieszenia: prawidłowe mocowanie resorów lub osi skrętnej do ramy
Po zbudowaniu samej belki osi, należy ją prawidłowo zamocować do ramy przyczepki. W przypadku resorów, użyj odpowiednich mocowań i dokręć śruby z odpowiednim momentem. W przypadku osi skrętnej, upewnij się, że jest ona zamocowana stabilnie i zgodnie z zaleceniami producenta, kontrolując jej prawidłowe ułożenie.
Bezpieczeństwo przede wszystkim: testy i regulacje po zbudowaniu osi
Po zakończeniu budowy osi, niezbędne są rygorystyczne testy i regulacje, aby upewnić się, że konstrukcja jest bezpieczna i spełnia wszystkie normy. Dopiero po przeprowadzeniu tych czynności można przystąpić do badania technicznego i pierwszego użycia przyczepki w ruchu drogowym.
Pierwsze próby obciążeniowe: jak bezpiecznie sprawdzić wytrzymałość konstrukcji?
Przeprowadź bezpieczne próby obciążeniowe, stopniowo zwiększając obciążenie na osi. Obserwuj uważnie zachowanie konstrukcji pod wpływem ciężaru. Zwróć uwagę na wszelkie oznaki deformacji, pęknięć czy nadmiernego ugięcia. Identyfikacja potencjalnych słabych punktów na tym etapie jest kluczowa dla bezpieczeństwa.
Ustawienie zbieżności kół: prosty sposób na uniknięcie "myszkowania" przyczepy
Prawidłowe ustawienie zbieżności kół jest niezwykle ważne dla stabilności prowadzenia przyczepki i zapobiegania zjawisku "myszkowania", czyli niekontrolowanego zarzucania tyłem przyczepy. Możesz je wstępnie sprawdzić i wyregulować samodzielnie, używając prostych metod pomiarowych, aby zapewnić właściwe zachowanie przyczepy na drodze.
Przeczytaj również: Czysta chłodnica: Klucz do długiego życia silnika? Poradnik krok po kroku
Finalna kontrola przed badaniem technicznym: co diagnosta sprawdzi ze szczególną uwagą?
Przed wizytą u diagnosty na stacji kontroli pojazdów, dokładnie skontroluj wszystkie elementy osi i zawieszenia. Diagnosta ze szczególną uwagą sprawdzi stan techniczny spawów, mocowań resorów, stan łożysk, piast oraz prawidłowość ustawienia kół. Upewnij się, że wszystkie elementy są solidne, nie noszą śladów uszkodzeń i są prawidłowo zamocowane, aby zwiększyć szanse na pozytywny wynik badania.
