Podłączenie 3-pinowego przerywacza kierunkowskazów może wydawać się skomplikowane, ale z odpowiednim przewodnikiem staje się prostym zadaniem. Ten artykuł to kompleksowa instrukcja, która krok po kroku przeprowadzi Cię przez cały proces, zapewniając, że Twoje kierunkowskazy będą działać prawidłowo i bezpiecznie. Prawidłowo działająca sygnalizacja to podstawa bezpieczeństwa na drodze.
Dlaczego prawidłowe podłączenie przerywacza jest kluczowe dla Twojego bezpieczeństwa?
Przerywacz kierunkowskazów to serce systemu sygnalizacji zmiany kierunku jazdy w każdym pojeździe. Jego główną rolą jest przerywanie przepływu prądu do żarówek kierunkowskazów, tworząc charakterystyczne miganie. To właśnie ten sygnał świetlny informuje innych uczestników ruchu o Twoich zamiarach zmianie pasa, skręcie czy zjeździe z drogi. Bez sprawnego przerywacza, komunikacja ta staje się niemożliwa, co może prowadzić do nieporozumień i niebezpiecznych sytuacji na drodze.
Niesprawne lub nieprawidłowo działające kierunkowskazy to nie tylko kwestia komfortu, ale przede wszystkim bezpieczeństwa. Niewidoczny sygnał zmiany kierunku może skutkować niebezpiecznymi manewrami innych kierowców, prowadząc do kolizji. Dodatkowo, w wielu krajach, niesprawne oświetlenie sygnalizacyjne jest podstawą do nałożenia mandatu karnego, co stanowi dodatkową motywację do dbania o prawidłowe działanie tego elementu instalacji elektrycznej.
Zanim zaczniesz: Niezbędne narzędzia i zasady bezpieczeństwa
Przed przystąpieniem do pracy, upewnij się, że posiadasz wszystkie niezbędne narzędzia i przestrzegasz podstawowych zasad bezpieczeństwa. To klucz do sprawnego i bezpiecznego wykonania zadania.
Niezbędne narzędzia:
- Multimetr lub próbnik napięcia do identyfikacji przewodów zasilających i masowych.
- Izolowane szczypce uniwersalne do chwytania i przycinania przewodów.
- Ściągacz izolacji do precyzyjnego zdejmowania izolacji z przewodów.
- Konektory (np. typu "szybkozłączka" lub lutowane) do tworzenia bezpiecznych połączeń elektrycznych.
- Taśma izolacyjna do zabezpieczenia wykonanych połączeń.
- Zestaw kluczy płaskich lub nasadowych do odłączenia akumulatora.
- Latarka lub lampka warsztatowa do oświetlenia miejsca pracy.
Zasady bezpieczeństwa:
- Zawsze odłącz akumulator: Przed rozpoczęciem jakichkolwiek prac przy instalacji elektrycznej, bezwzględnie odłącz klemę ujemną akumulatora, aby uniknąć zwarcia i uszkodzenia elektroniki.
- Sprawdź bezpieczniki: Upewnij się, że bezpiecznik odpowiadający za obwód kierunkowskazów jest sprawny.
- Unikaj zwarć: Dbaj o to, aby odsłonięte przewody nie dotykały metalowych elementów pojazdu ani innych przewodów.
- Pracuj w suchym środowisku: Wilgoć i woda mogą stanowić zagrożenie podczas pracy z instalacją elektryczną.
- Używaj narzędzi z izolacją: Narzędzia z izolowanymi rękojeściami minimalizują ryzyko porażenia prądem.
Tajemnice 3 pinów: Jak rozszyfrować oznaczenia na przerywaczu?
Każdy 3-pinowy przerywacz kierunkowskazów posiada trzy złącza, które mają swoje konkretne funkcje. Najczęściej spotykane oznaczenia to B, L, E lub numeryczne 49, 49a, 31. Zrozumienie ich znaczenia jest kluczowe dla prawidłowego podłączenia.
Pin oznaczony jako B (lub 49) to wejście zasilania. Do tego pinu należy podłączyć przewód dostarczający stałe napięcie +12V z instalacji pojazdu, które jest aktywne po przekręceniu kluczyka w stacyjce. Pin L (lub 49a) to wyjście sygnału do przełącznika kierunkowskazów. To właśnie z tego pinu prąd jest kierowany do żarówek, tworząc efekt migania. Ostatni pin, oznaczony jako E (lub 31), to połączenie z masą pojazdu. Musi być on solidnie podłączony do metalowej ramy lub karoserii, aby zamknąć obwód elektryczny i umożliwić prawidłowe działanie przerywacza.
Warto zaznaczyć, że istnieje różnica między przerywaczami przeznaczonymi do tradycyjnych żarówek a tymi dedykowanymi do kierunkowskazów LED. Standardowy przerywacz, zaprojektowany dla żarówek o większym poborze mocy, może powodować zbyt szybkie miganie kierunkowskazów LED, ponieważ diody pobierają znacznie mniej prądu. W takich przypadkach konieczne jest zastosowanie specjalnego przerywacza do LED, który jest przystosowany do niższego obciążenia. Według danych ekspertów branżowych, niektóre przerywacze do LED oferują nawet możliwość regulacji częstotliwości migania, co pozwala dostosować je do indywidualnych preferencji.
Podłączenie przerywacza 3-pinowego krok po kroku: Kompletny przewodnik
Teraz, gdy już wiesz, jak oznaczone są piny i jakie narzędzia będą Ci potrzebne, przejdźmy do faktycznego podłączenia przerywacza.
-
Krok 1: Zlokalizuj i zdemontuj stary przerywacz. W większości pojazdów przerywacz kierunkowskazów znajduje się w pobliżu skrzynki bezpieczników lub pod deską rozdzielczą. Często jest to niewielkie, czarne pudełko z kilkoma przewodami wychodzącymi z jego podstawy. Zlokalizuj go, a następnie ostrożnie odłącz przewody od starego przerywacza. Zwróć uwagę na kolejność podłączenia lub zrób zdjęcie, co może okazać się pomocne.
-
Krok 2: Zidentyfikuj przewody w swojej instalacji. Zanim podłączysz nowy przerywacz, musisz wiedzieć, który przewód w instalacji pojazdu odpowiada za zasilanie, który za wyjście do przełącznika, a który za masę. Użyj multimetru ustawionego na pomiar napięcia stałego (DC). Podłącz klemę ujemną akumulatora. Następnie, przy włączonej stacyjce, dotknij sondą multimetru kolejnych przewodów. Przewód, na którym pojawi się napięcie około +12V, to zasilanie. Kolejny przewód, który będzie przewodził sygnał do przełącznika kierunkowskazów, możesz zidentyfikować po włączeniu kierunkowskazu jego napięcie będzie się zmieniać. Ostatni przewód, który nie wykazuje napięcia, ale jest podłączony do masy pojazdu (np. do metalowej części ramy), to przewód masowy. Jeśli masz wątpliwości, sprawdź schemat instalacji elektrycznej swojego pojazdu.
-

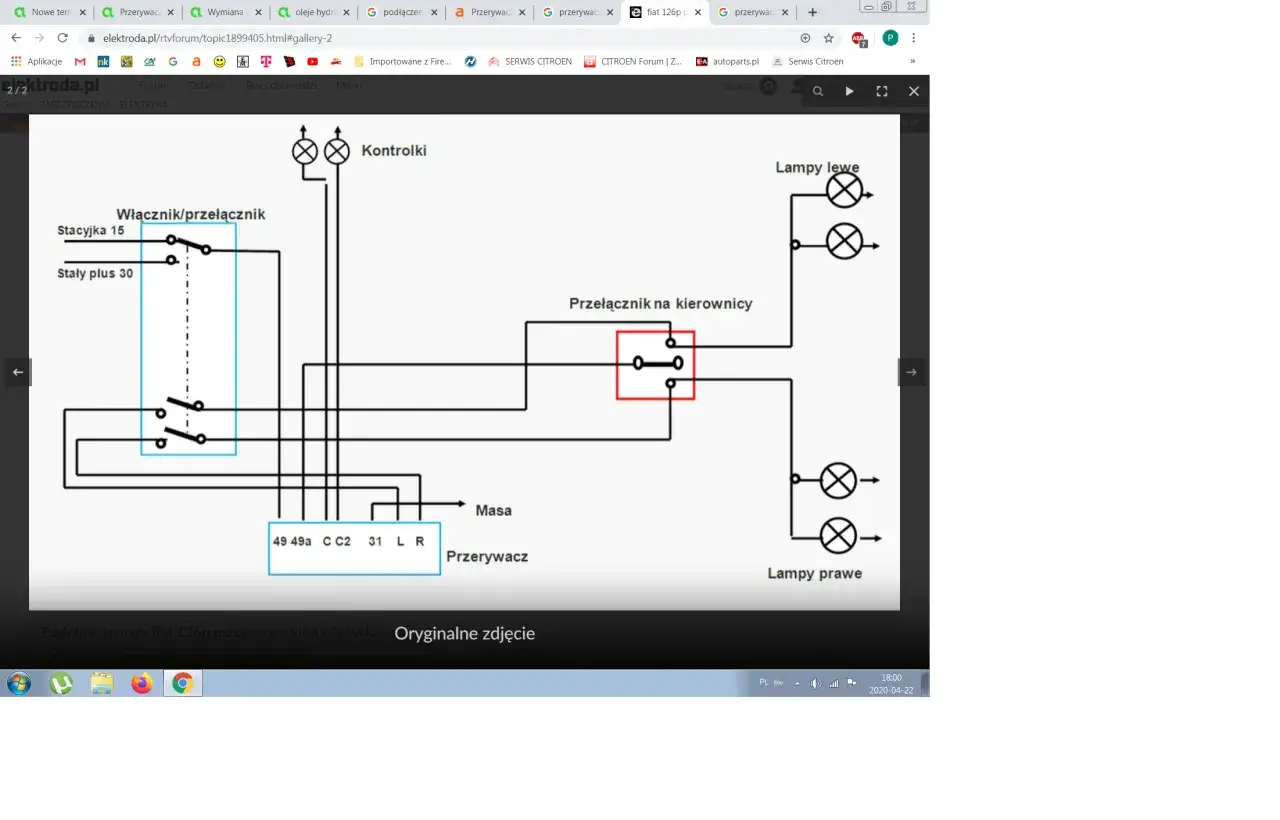

Krok 3: Schemat podłączenia jak prawidłowo połączyć pin B (+), L (wyjście) i E (-)? Teraz czas na podłączenie nowego przerywacza. Przewód zasilający (+12V po stacyjce) z instalacji pojazdu podłącz do pinu B (lub 49) przerywacza. Przewód, który idzie do przełącznika kierunkowskazów, podłącz do pinu L (lub 49a). Na koniec, przewód masowy z instalacji pojazdu podłącz do pinu E (lub 31) przerywacza. Upewnij się, że wszystkie połączenia są solidne i dobrze zaizolowane, aby zapobiec ewentualnym zwarciom.
-
Krok 4: Uruchomienie i test jak sprawdzić, czy wszystko działa poprawnie? Po dokonaniu wszystkich połączeń, podłącz ponownie klemę ujemną akumulatora. Włącz zapłon i przetestuj działanie kierunkowskazów. Włącz lewy kierunkowskaz, a następnie prawy. Powinieneś usłyszeć charakterystyczne cykanie przerywacza, a żarówki powinny migać. Według danych ekspertów branżowych, prawidłowa częstotliwość migania kierunkowskazów wynosi zazwyczaj od 60 do 120 błysków na minutę. Jeśli miganie jest zbyt szybkie lub zbyt wolne, może to wskazywać na problem z doborem przerywacza do typu żarówek lub na inne problemy w obwodzie.
Coś poszło nie tak? Najczęstsze problemy i ich rozwiązania
Nawet przy starannym wykonaniu, czasami pojawiają się problemy. Oto najczęstsze z nich i sposoby ich rozwiązania:
Kierunkowskazy świecą, ale nie migają
Jeśli kierunkowskazy świecą ciągłym światłem, a nie migają, przyczyn może być kilka. Najczęściej jest to spowodowane użyciem standardowego przerywacza do żarówek z kierunkowskazami LED, które pobierają zbyt mało prądu. Inne możliwe przyczyny to błędne podłączenie przewodów lub sam uszkodzony przerywacz. Upewnij się, że używasz przerywacza dedykowanego do LED, jeśli takie masz zamontowane, oraz sprawdź poprawność połączeń.
Kierunkowskazy migają o wiele za szybko lub za wolno
Zbyt szybkie miganie zazwyczaj oznacza, że przerywacz jest niedostosowany do obciążenia na przykład standardowy przerywacz używany z LED-ami. Zbyt wolne miganie może wynikać z problemów z masą, zbyt dużej rezystancji w obwodzie lub zastosowania niewłaściwego typu przerywacza. Sprawdź połączenie masowe i upewnij się, że wszystkie żarówki lub diody są sprawne i mają odpowiednią moc.
Po podłączeniu kierunkowskazy w ogóle nie działają
Brak reakcji kierunkowskazów po podłączeniu nowego przerywacza najczęściej wskazuje na brak zasilania, przepalony bezpiecznik, brak solidnego połączenia masowego lub błędne podłączenie przewodów. Dokładnie sprawdź wszystkie połączenia, upewnij się, że bezpiecznik jest dobry i że przewód masowy jest prawidłowo podłączony do punktu o dobrej przewodności.
Przeczytaj również: Zakamieniona chłodnica: jak szybko zdiagnozować i uniknąć awarii?
Działa tylko jedna strona kierunkowskazów
Jeśli problem dotyczy tylko jednej strony kierunkowskazów (np. działa tylko lewa, a prawa nie), przyczyna leży prawdopodobnie w przełączniku kierunkowskazów, uszkodzeniu okablowania po stronie przełącznika lub problemie z samą żarówką/LED po tej niedziałającej stronie. W takim przypadku konieczne może być sprawdzenie samego przełącznika i przewodów do niego prowadzących.
Czy mogę zastąpić przerywacz 2-pinowy modelem 3-pinowym?
Tak, w wielu przypadkach można zastąpić starszy, 2-pinowy przerywacz kierunkowskazów nowszym, 3-pinowym modelem. Często jest to nawet zalecane, ponieważ 3-pinowe przerywacze, dzięki dedykowanemu połączeniu masowemu (pin E), zapewniają bardziej stabilne działanie i lepszą niezawodność, szczególnie w starszych instalacjach, gdzie połączenie masy może być gorszej jakości. Jeśli Twoja instalacja posiadała wcześniej przerywacz 2-pinowy, który miał podłączone tylko zasilanie i wyjście, dodanie 3-pinowego przerywacza jest proste. Wystarczy podłączyć przewód zasilający do pinu B, przewód wyjściowy do pinu L, a następnie dodać nowe połączenie masowe od pinu E do najbliższego punktu masy pojazdu, takiego jak metalowa karoseria lub rama.
