Tarcze sprzęgła C-360: Jak założyć? Poradnik krok po kroku

Wymiana tarcz sprzęgła w Ursusie C-360 to jedna z tych napraw, którą wielu rolników decyduje się przeprowadzić samodzielnie. Choć wymaga ona precyzji i odpowiedniego przygotowania, z moim przewodnikiem krok po kroku zyskasz pewność, że wykonasz ją prawidłowo. Ten artykuł to kompleksowy poradnik, który pomoże Ci sprawnie i bezpiecznie przywrócić pełną sprawność sprzęgła w Twoim ciągniku.

Kiedy sprzęgło w C-360 woła o pomoc? Rozpoznaj objawy zużycia

Zanim zabierzemy się za rozpoławianie ciągnika, musimy być pewni, że to właśnie sprzęgło jest przyczyną problemów. W mojej praktyce często spotykałem się z sytuacjami, gdy objawy były mylone z innymi usterkami. Dlatego tak ważne jest, aby dokładnie rozpoznać sygnały, jakie wysyła nam nasz Ursus C-360, wskazujące na zużycie tarcz sprzęgłowych, łożyska oporowego czy docisku.

"Ślizganie się" sprzęgła, dlaczego ciągnik traci moc?

Kiedy sprzęgło zaczyna się ślizgać, zauważysz, że ciągnik traci moc, zwłaszcza pod obciążeniem lub na wyższych biegach. Obroty silnika rosną, ale prędkość ciągnika nie zwiększa się proporcjonalnie. To klasyczny objaw zużycia tarcz sprzęgłowych, które nie są już w stanie przenieść pełnej mocy z silnika na skrzynię biegów. Przyczynami mogą być nie tylko zużycie okładzin, ale również zaolejenie tarcz lub niewłaściwa regulacja docisku.

Szarpanie przy ruszaniu i problemy ze zmianą biegów, co to oznacza?

Szarpanie przy ruszaniu, szczególnie na zimnym silniku, to kolejny sygnał alarmowy. Może ono wskazywać na nierównomierne zużycie tarcz, uszkodzenie sprężynek w tarczach lub problemy z dociskiem. Jeśli masz trudności ze zmianą biegów, szczególnie z wrzuceniem jedynki czy wstecznego, sprzęgło może nie rozłączać się całkowicie. To często efekt niewłaściwej regulacji łapek docisku lub zużycia łożyska wyciskowego.

Nietypowe hałasy z okolic skrzyni biegów, czy to zużyte łożysko oporowe?

Jeśli z okolic skrzyni biegów dobiegają nietypowe hałasy, takie jak piszczenie, szumienie czy zgrzytanie, zwłaszcza przy wciśniętym pedale sprzęgła, może to świadczyć o zużyciu łożyska oporowego (wyciskowego). Nie należy tego lekceważyć, ponieważ uszkodzone łożysko może doprowadzić do poważniejszych awarii, w tym uszkodzenia docisku.

Jak prostym testem potwierdzić zużycie tarczy sprzęgłowej?

Przygotowanie do wymiany sprzęgła: narzędzia, części i bezpieczeństwo

Zanim w ogóle pomyślisz o rozpoławianiu ciągnika, musisz się odpowiednio przygotować. W mojej ocenie, dobre przygotowanie to połowa sukcesu. Nie ma nic gorszego niż przerywanie pracy w połowie, bo brakuje nam klucza czy odpowiedniej części. Dlatego zawsze podkreślam znaczenie dokładnego planowania i zabezpieczenia stanowiska pracy.

Kompletna lista narzędzi: co musisz mieć pod ręką, zanim zaczniesz?

Oto lista narzędzi, które będą Ci niezbędne do przeprowadzenia wymiany sprzęgła w C-360:

• Zestaw kluczy nasadowych i płaskich (szczególnie 13, 17, 19 mm)
• Klucz dynamometryczny absolutnie kluczowy do prawidłowego dokręcenia docisku i uniknięcia jego odkształcenia.
• Śrubokręty (płaskie i krzyżakowe)
• Podnośnik lub lewarek o odpowiednim udźwigu
• Solidne podstawki (kobyłki) do bezpiecznego podparcia ciągnika.
• Specjalny przyrząd (wałek) do centrowania tarczy sprzęgłowej bez niego prawidłowy montaż jest znacznie utrudniony, a nawet niemożliwy.
• Szczelinomierz lub płaskowniki do regulacji luzów.
• Młotek, szczotka druciana, czyściwo.

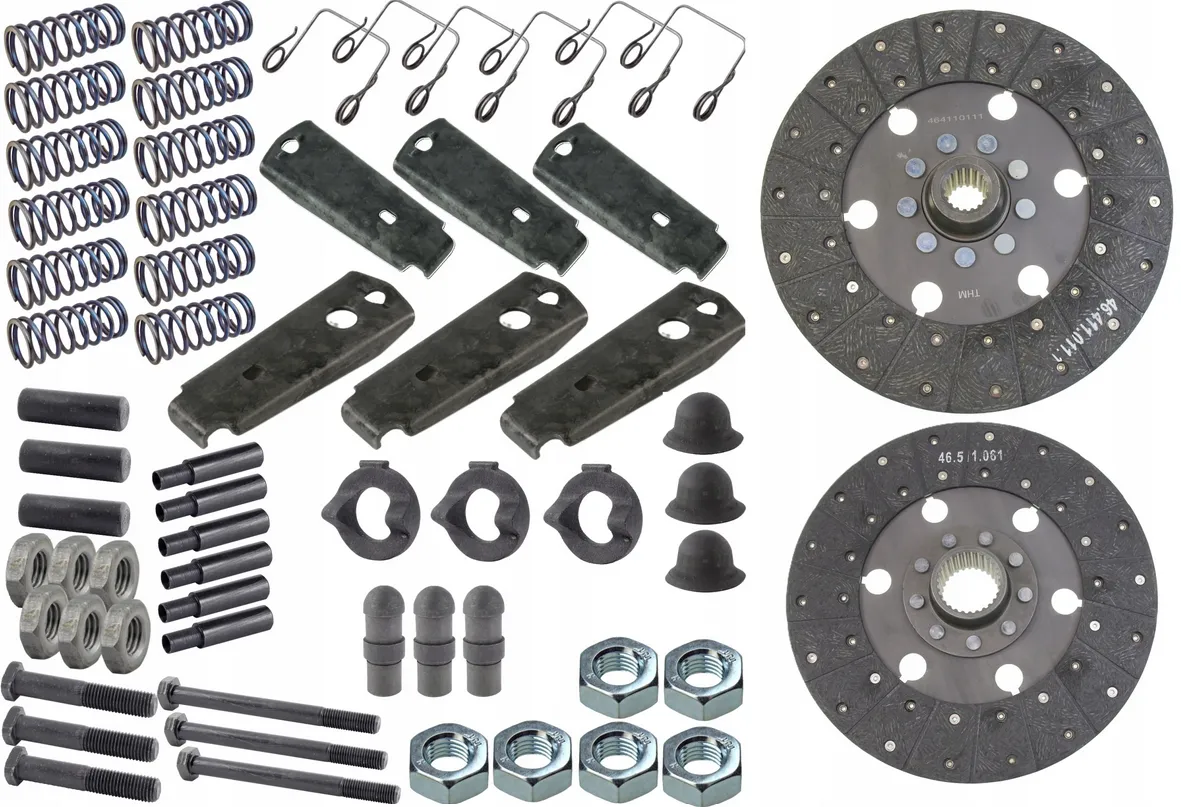

Tarcze, łożysko, docisk, co dokładnie wchodzi w skład zestawu naprawczego?

W Ursusie C-360 mamy do czynienia ze sprzęgłem dwustopniowym, co oznacza, że będziesz potrzebował dwóch różnych tarcz. W skład typowego zestawu naprawczego wchodzą:

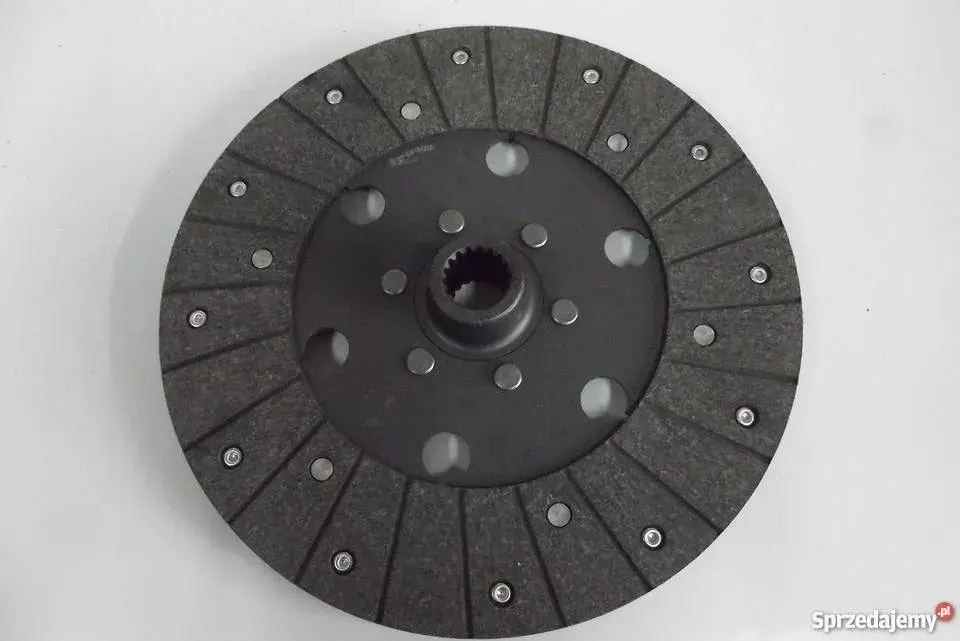

• Tarcza I stopnia (jezdna) odpowiedzialna za napęd ciągnika.
• Tarcza II stopnia (do napędu WOM) dedykowana do wałka odbioru mocy.
• Łożysko wyciskowe (oporowe) zawsze wymieniaj je na nowe, to element, który często ulega zużyciu.

Dodatkowo, zawsze dokładnie oceniam stan docisku, łapek i sprężynek. Jeśli docisk jest zużyty lub uszkodzony, również należy go wymienić. Nie zapominajmy też o uszczelniaczu na wale silnika. To bardzo ważny element jego nieszczelność jest częstą przyczyną zaolejenia nowej tarczy i szybkiej ponownej awarii sprzęgła.

Oryginał czy zamiennik? Jak wybrać części, by nie żałować

Wybór części to zawsze dylemat. Na rynku dostępne są zarówno oryginalne części, jak i liczne zamienniki. Moje doświadczenie podpowiada, że "wersja budżetowa" może być kusząca cenowo (kompletny remont od ok. 500-600 zł), ale często wiąże się z niższą jakością i krótszą żywotnością. Markowe części, choć droższe (ponad 800 zł za komplet), zapewniają większą pewność i trwałość naprawy. Jeśli planujesz długo użytkować ciągnik, zdecydowanie polecam inwestycję w sprawdzone, lepszej jakości komponenty. Pamiętaj, że koszt robocizny jest taki sam, niezależnie od ceny części, więc lepiej nie oszczędzać na samych elementach.

Bezpieczeństwo przede wszystkim: Jak prawidłowo zabezpieczyć ciągnik do pracy?

Bezpieczeństwo to priorytet. Praca przy rozpołowionym ciągniku jest potencjalnie niebezpieczna, dlatego musisz zadbać o każdy szczegół:

• Pracuj na stabilnym i równym podłożu, najlepiej betonowym.
• Użyj solidnych podstawek (kobyłek) do podparcia obu części ciągnika po rozdzieleniu. Nigdy nie polegaj wyłącznie na lewarku!
• Przed rozpoczęciem prac odłącz akumulator, aby uniknąć przypadkowego uruchomienia lub zwarcia.
• Upewnij się, że masz wystarczająco miejsca do swobodnego manewrowania.

Rozpoławianie ciągnika: kluczowy i najtrudniejszy etap wymiany sprzęgła

Rozpołowienie ciągnika to bez wątpienia najbardziej skomplikowany i wymagający etap całej operacji. Wymaga on nie tylko siły, ale przede wszystkim precyzji i ostrożności. To właśnie tutaj najczęściej popełniane są błędy, które mogą prowadzić do uszkodzeń lub utrudnić późniejsze złożenie ciągnika. Dlatego poświęć temu krokowi szczególną uwagę.

Odłączenie akumulatora i demontaż osłon: niezbędny początek

1. Na samym początku, dla własnego bezpieczeństwa i uniknięcia zwarć, odłącz przewody od akumulatora.
2. Następnie zdemontuj wszystkie osłony, które blokują dostęp do sprzęgła i uniemożliwiają rozdzielenie ciągnika. Zazwyczaj są to osłony boczne, podłoga kabiny oraz wszelkie elementy, które łączą silnik ze skrzynią biegów, takie jak cięgna, przewody hydrauliczne czy elektryczne. Upewnij się, że nic nie będzie przeszkadzać w swobodnym rozdzieleniu.

Gdzie podeprzeć i jak odkręcać? Bezpieczne rozdzielanie silnika i skrzyni biegów

1. Przed odkręceniem śrub mocujących, solidnie podeprzyj obie części ciągnika. Silnik możesz podeprzeć pod miską olejową (z deską ochronną) lub specjalnym wspornikiem, a skrzynię biegów pod obudową. Użyj do tego celu solidnych podnośników i kobyłek. Ważne jest, aby obie części były stabilne i mogły swobodnie się rozsunąć.
2. Odkręcaj śruby mocujące silnik do skrzyni biegów. Zazwyczaj są to śruby M12 lub M14. Zacznij od dolnych śrub, a górne zostaw na koniec, aby ciągnik nie rozdzielił się zbyt gwałtownie. Odkręcaj je stopniowo, upewniając się, że nie ma żadnych oporów.
3. Po odkręceniu wszystkich śrub, bardzo ostrożnie rozsuń obie części ciągnika. Możesz użyć wózka pod skrzynię biegów lub drugiego podnośnika, aby ułatwić manewrowanie. Pamiętaj, że wałek sprzęgłowy musi swobodnie wyjść z tarczy sprzęgłowej.

Na co zwrócić szczególną uwagę, by niczego nie uszkodzić?

Podczas rozpoławiania ciągnika zwróć szczególną uwagę na wszystkie przewody, linki i wałki, które przechodzą między silnikiem a skrzynią biegów. Upewnij się, że zostały one odłączone lub odpowiednio zabezpieczone, aby nie uległy uszkodzeniu. Często zapomina się o przewodach elektrycznych, linkach gazu czy przewodach hydraulicznych, co może skutkować ich zerwaniem. Precyzja i ostrożność to klucz do sukcesu na tym etapie.

Wymiana tarcz sprzęgła: demontaż, inspekcja i precyzyjny montaż

Gdy ciągnik jest już rozpołowiony, możemy przejść do serca operacji wymiany tarcz sprzęgła. To etap, który wymaga precyzji i dbałości o szczegóły, ponieważ każdy błąd może skutkować koniecznością ponownego rozpoławiania ciągnika. Moje doświadczenie pokazuje, że pośpiech w tym miejscu nigdy się nie opłaca.

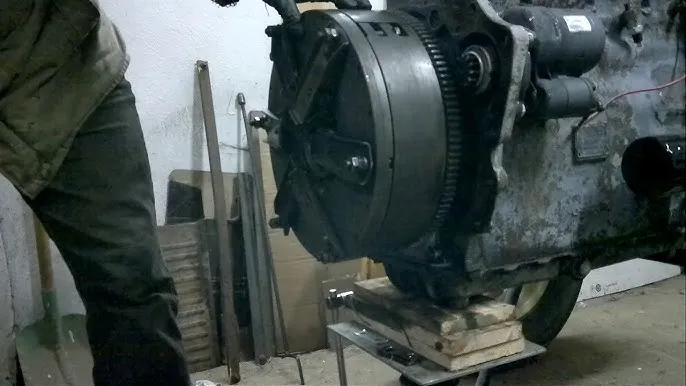

Demontaż starego sprzęgła: jak zdjąć docisk i ocenić jego stan?

1. Odkręć śruby mocujące docisk sprzęgła do koła zamachowego. Zazwyczaj dokręcone są mocno, więc przygotuj odpowiednie narzędzia.
2. Po odkręceniu śrub, ostrożnie zdejmij docisk wraz z tarczami. Zwróć uwagę na ich ułożenie, aby później poprawnie zamontować nowe.
3. Teraz najważniejszy moment: dokładnie oceń stan starego docisku. Sprawdź, czy nie ma pęknięć, odkształceń, czy powierzchnie robocze nie są wytarte lub przypalone. Skontroluj również stan łapek (dźwigienek wyciskowych) czy nie są wygięte, wytarte, a także sprężynki dociskowe. Jeśli zauważysz jakiekolwiek nieprawidłowości, docisk również należy wymienić.

Inspekcja koła zamachowego i uszczelniacza wału: kluczowy moment

Po zdjęciu docisku i tarcz, Twoim oczom ukaże się koło zamachowe. Jest to idealny moment na jego inspekcję. Sprawdź, czy powierzchnia koła zamachowego nie ma głębokich rys, pęknięć czy śladów przegrzania. Wszelkie nierówności mogą negatywnie wpływać na pracę nowego sprzęgła. Co równie ważne, a często pomijane, to inspekcja uszczelniacza wału silnika (simmeringu). Jeśli zauważysz jakiekolwiek ślady wycieku oleju zza koła zamachowego, koniecznie wymień uszczelniacz. Nieszczelny simmering to prosta droga do zaolejenia nowej tarczy sprzęgłowej i szybkiej ponownej awarii. Wymiana tego elementu teraz, podczas rozpołowienia, to znacznie mniejszy koszt i wysiłek niż ponowne rozbieranie ciągnika.

Czystość to podstawa: przygotowanie powierzchni montażowych

Zanim zamontujesz nowe części, wszystkie powierzchnie montażowe muszą być idealnie czyste. Usuń resztki starego oleju, smaru, pyłu i brudu z koła zamachowego, obudowy sprzęgła i wałka sprzęgłowego. Użyj do tego celu odpowiedniego środka odtłuszczającego i czystego czyściwa. Pamiętaj, że nawet niewielkie zanieczyszczenia mogą negatywnie wpłynąć na pracę sprzęgła i jego żywotność.

Montaż tarczy I i II stopnia: w jakiej kolejności i którą stroną?

W Ursusie C-360 mamy dwie tarcze sprzęgłowe, które różnią się budową i przeznaczeniem. Tarcza I stopnia (jezdna), zazwyczaj większa, odpowiada za napęd ciągnika. Tarcza II stopnia (do WOM), mniejsza, służy do napędu wałka odbioru mocy. Ważne jest, aby zamontować je w odpowiedniej kolejności i właściwą stroną. Zazwyczaj tarcze posiadają wypukłą piastę, która powinna być skierowana w stronę skrzyni biegów (czyli "na zewnątrz" od koła zamachowego). Zawsze upewnij się, że montujesz je zgodnie z instrukcją producenta lub oznaczeniami na tarczach.

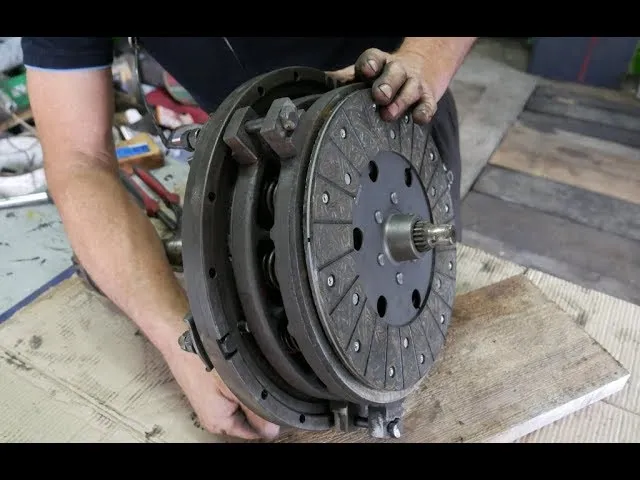

Sekret idealnego montażu: jak wycentrować tarcze sprzęgła?

Centrowanie tarcz sprzęgła to absolutnie kluczowy etap, którego nie wolno pomijać. Niewłaściwie wycentrowane tarcze uniemożliwią ponowne złożenie ciągnika, ponieważ wałek sprzęgłowy nie trafi w otwory w tarczach. Do tego celu używamy specjalnego wałka centrującego (często dołączonego do zestawu naprawczego lub dostępnego oddzielnie). Oto jak to zrobić:

1. Włóż obie tarcze sprzęgłowe na swoje miejsca na kole zamachowym, zgodnie z wcześniej opisaną kolejnością i stroną.
2. Wsuń wałek centrujący przez otwory w tarczach i w otwór prowadzący w kole zamachowym. Wałek powinien swobodnie przechodzić przez wszystkie elementy.
3. Załóż docisk sprzęgła na tarcze i koło zamachowe.
4. Wkręć śruby mocujące docisk, ale nie dokręcaj ich od razu do końca. Dokręcaj je stopniowo, na krzyż, po kilka obrotów każdą śrubę. W ten sposób zapewnisz równomierny nacisk i unikniesz odkształcenia docisku.
5. Gdy śruby będą już lekko dokręcone, upewnij się, że wałek centrujący nadal swobodnie się obraca i można go bez problemu wyjąć. To znak, że tarcze są prawidłowo wycentrowane.

Prawidłowe dokręcanie docisku kluczem dynamometrycznym: dlaczego to tak ważne?

Po wycentrowaniu tarcz i wstępnym dokręceniu śrub, przychodzi czas na ostateczne dokręcenie docisku. I tutaj niezbędny jest klucz dynamometryczny. Dokręcanie "na czuja" może doprowadzić do nierównomiernego nacisku na tarcze lub, co gorsza, do odkształcenia samego docisku. Każdy producent podaje moment dokręcenia śrub docisku zazwyczaj jest to około 45-55 Nm. Upewnij się, że dokręcasz śruby z odpowiednią siłą, również na krzyż, aby zapewnić równomierne obciążenie i prawidłową pracę sprzęgła. To małe zaniedbanie może mieć poważne konsekwencje.

Składanie ciągnika i precyzyjna regulacja sprzęgła

Po pomyślnym zamontowaniu nowych tarcz i docisku, przyszedł czas na ponowne złożenie ciągnika i, co równie ważne, precyzyjną regulację sprzęgła. Bez prawidłowej regulacji, nawet najlepsze nowe części nie zapewnią płynnej i bezproblemowej pracy. To właśnie na tym etapie decyduje się o komforcie i efektywności użytkowania ciągnika.

Bezpieczne ponowne połączenie silnika ze skrzynią biegów

1. Upewnij się, że obie części ciągnika (silnik i skrzynia biegów) są stabilnie podparte i na odpowiedniej wysokości.
2. Bardzo ostrożnie nasuń skrzynię biegów na silnik, tak aby wałek sprzęgłowy trafił w otwory w wycentrowanych tarczach. Nie używaj siły! Jeśli wałek nie chce wejść, oznacza to, że tarcze nie są idealnie wycentrowane lub wałek nie jest ustawiony w osi. Delikatne poruszanie wałkiem WOM lub obracanie wałem korbowym (jeśli jest taka możliwość) może pomóc w spasowaniu wieloklinu.
3. Gdy wałek wejdzie na swoje miejsce, dosuń obie części ciągnika do siebie. Sprawdź, czy wszystkie otwory na śruby się pokrywają.
4. Wkręć wszystkie śruby mocujące silnik do skrzyni biegów, a następnie dokręć je z odpowiednim momentem, również na krzyż.
5. Podłącz wszystkie przewody, linki i osłony, które zostały zdemontowane.

Klucz do płynnej pracy: Jak prawidłowo wyregulować łapki sprzęgła?

Regulacja łapek sprzęgła (dźwigienek wyciskowych) jest niezwykle ważna. W C-360 mamy trzy łapki dla I stopnia (sprzęgło jezdne) i trzy dla II stopnia (WOM), ustawione naprzemiennie. Celem jest zapewnienie odpowiedniego luzu, aby sprzęgło rozłączało się płynnie i całkowicie. Regulacji dokonuje się za pomocą śrub regulacyjnych na łapkach. Zazwyczaj polega to na wkręcaniu lub wykręcaniu śrub, tak aby odległość między końcem łapki a powierzchnią łożyska oporowego była zgodna z zaleceniami.

Ustawienie luzu na łożysku oporowym (4 mm i 10 mm): praktyczny poradnik

Precyzyjne ustawienie luzów na łożysku oporowym jest kluczowe dla prawidłowej pracy obu stopni sprzęgła. W Ursusie C-360 obowiązują następujące wartości:

• Luz między łożyskiem oporowym a łapkami I stopnia (jezdnego) powinien wynosić 4 mm.
• Luz między łożyskiem oporowym a łapkami II stopnia (WOM) powinien wynosić 10 mm.

Do pomiaru tych luzów możesz użyć specjalnie przygotowanych płaskowników o grubości 4 mm i 10 mm lub precyzyjnego szczelinomierza. Wsuń płaskownik między łożysko a odpowiednie łapki i reguluj śruby na łapkach, aż uzyskasz prawidłowy luz. Pamiętaj, aby sprawdzić luz na wszystkich trzech łapkach każdego stopnia i upewnić się, że są one ustawione równo.

Regulacja skoku jałowego pedału sprzęgła: ostatni szlif

Po wyregulowaniu łapek, ostatnim krokiem jest regulacja skoku jałowego pedału sprzęgła. Skok jałowy to ruch pedału, który nie powoduje jeszcze rozłączania sprzęgła. W C-360 prawidłowy skok jałowy pedału sprzęgła powinien wynosić od 15 do 25 mm. Regulacji dokonuje się zazwyczaj na cięgnie pedału, skracając je lub wydłużając. Zbyt mały luz może powodować "ciągnięcie" sprzęgła, a zbyt duży utrudniać jego całkowite rozłączenie.

Pierwsze uruchomienie i jazda próbna: jak sprawdzić, czy wszystko działa poprawnie?

Po złożeniu i regulacji, nadszedł moment prawdy pierwsze uruchomienie i jazda próbna. Oto na co zwrócić uwagę:

• Uruchom silnik i pozwól mu popracować na wolnych obrotach. Posłuchaj, czy nie ma żadnych nietypowych hałasów.
• Wciśnij pedał sprzęgła powinien działać płynnie, bez zacięć.
• Spróbuj wrzucić biegi powinny wchodzić lekko i bez zgrzytów, zarówno na postoju, jak i podczas jazdy.
• Rusz ciągnikiem sprawdź, czy ruszanie jest płynne, bez szarpania.
• Sprawdź działanie WOM upewnij się, że wałek odbioru mocy włącza się i wyłącza prawidłowo.
• Wykonaj krótką jazdę próbną, zmieniając biegi i obciążając ciągnik. Zwróć uwagę, czy sprzęgło nie ślizga się pod obciążeniem i czy rozłącza się całkowicie.

Unikaj tych błędów: najczęstsze pułapki podczas wymiany sprzęgła C-360

W mojej karierze widziałem wiele napraw sprzęgła, które kończyły się fiaskiem z powodu kilku powtarzających się błędów. Chcę, abyś Ty ich uniknął. Pamiętając o tych pułapkach, znacznie zwiększysz swoje szanse na sukces i zapewnisz długotrwałą pracę nowego sprzęgła.

Skutki pominięcia centrowania tarczy: dlaczego ciągnik nie chce się złożyć?

To chyba najczęstszy błąd początkujących mechaników. Pominięcie centrowania tarczy sprzęgłowej za pomocą specjalnego wałka to prosta droga do frustracji. Niewycentrowane tarcze sprawią, że wałek sprzęgłowy ze skrzyni biegów po prostu nie trafi w otwory w tarczach, uniemożliwiając ponowne połączenie silnika ze skrzynią. W najgorszym wypadku, próba siłowego złożenia ciągnika może doprowadzić do uszkodzenia wieloklinu wałka sprzęgłowego, co generuje znacznie większe koszty i problemy.

"Ciągnie" lub szarpie po wymianie? Prawdopodobnie to błąd regulacji

Jeśli po wymianie tarcz sprzęgło "ciągnie" (nie rozłącza się całkowicie, utrudniając zmianę biegów) lub szarpie przy ruszaniu, niemal na pewno jest to wynik niewłaściwej regulacji. Najczęściej problem leży w nieprawidłowym ustawieniu łapek sprzęgła (zbyt mały lub nierówny luz) lub złej regulacji skoku jałowego pedału. Warto poświęcić dodatkowe 15-30 minut na precyzyjną regulację, aby uniknąć tych irytujących i szkodliwych dla skrzyni biegów objawów.

Zaolejona nowa tarcza: niewymieniony uszczelniacz to prosta droga do kolejnej awarii

To jest błąd, który widzę zbyt często. Wielu mechaników skupia się na wymianie tarcz i łożyska, zapominając o uszczelniaczu wału korbowego (simmeringu). Jeśli stary uszczelniacz był nieszczelny, olej silnikowy będzie nadal wyciekał i zaolejał nową, czystą tarczę sprzęgłową. Zaolejona tarcza traci swoje właściwości cierne i zaczyna się ślizgać, co skutkuje szybką i kosztowną ponowną awarią sprzęgła. Zawsze, ale to zawsze, sprawdź stan uszczelniacza i wymień go, jeśli jest taka potrzeba.

Przeczytaj również: Audi 80 B4: Wymiana maglownicy? Kompletny poradnik krok po kroku

Brak smarowania wałka sprzęgłowego: drobne zaniedbanie, poważne konsekwencje

Drobne zaniedbanie, które może mieć poważne konsekwencje. Przed ponownym złożeniem ciągnika, koniecznie nasmaruj wieloklin wałka sprzęgłowego oraz tuleję prowadzącą łożysko oporowe. Użyj do tego celu smaru grafitowego lub specjalnego smaru do wieloklinów. Brak smarowania może prowadzić do zatarcia wałka w tarczach, utrudniając rozłączanie sprzęgła, a nawet uniemożliwiając jego prawidłowe działanie. To mały krok, który znacząco wpływa na płynność i trwałość pracy sprzęgła.
