Jak sprawdzić wentylator chłodnicy? Diagnoza krok po kroku!

Jako doświadczony mechanik wiem, że awaria wentylatora chłodnicy to problem, który potrafi zaskoczyć każdego kierowcę. Nierzadko prowadzi to do przegrzania silnika, co w konsekwencji może oznaczać kosztowne naprawy. W tym artykule pokażę Ci, jak samodzielnie zdiagnozować najczęstsze usterki wentylatora, co pozwoli Ci zaoszczędzić czas i pieniądze, a przede wszystkim uniknąć poważniejszych uszkodzeń.

Wentylator chłodnicy to jeden z tych elementów samochodu, o których często zapominamy, dopóki nie zaczną sprawiać problemów. Jego rola w systemie chłodzenia silnika jest absolutnie kluczowa, szczególnie w warunkach miejskich, gdzie przepływ powietrza jest ograniczony. Kiedy silnik osiąga określoną temperaturę, wentylator uruchamia się, aby zwiększyć przepływ powietrza przez chłodnicę, skutecznie obniżając temperaturę płynu chłodzącego. Jeśli wentylator zawiedzie, silnik zaczyna się przegrzewać, co może prowadzić do bardzo poważnych i kosztownych uszkodzeń, takich jak wypalenie uszczelki pod głowicą, a nawet zatarcie silnika. Dlatego tak ważne jest, aby szybko zdiagnozować i naprawić każdą usterkę.

Objawy wskazujące na problem z wentylatorem chłodnicy

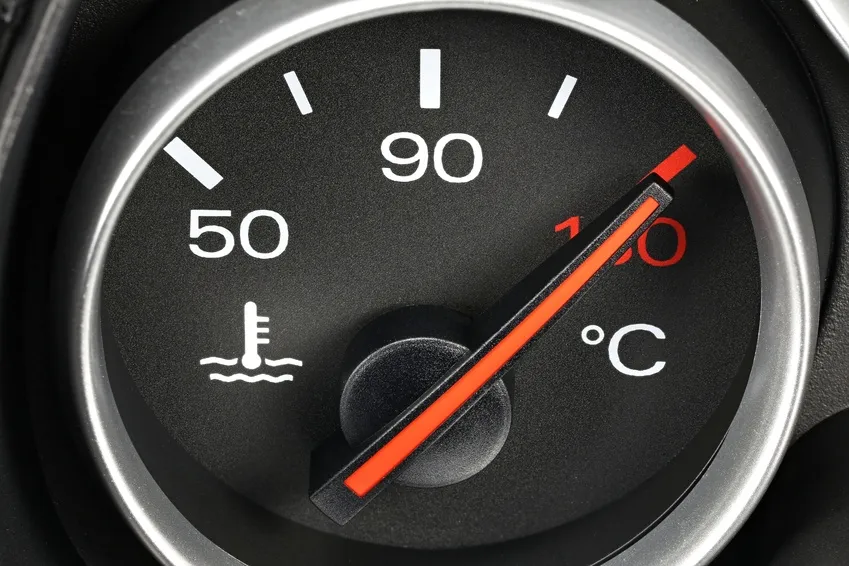

• Przegrzewanie się silnika: To najbardziej alarmujący sygnał. Jeśli wskaźnik temperatury na desce rozdzielczej zbliża się do czerwonego pola, zwłaszcza w korku lub po zatrzymaniu, to niemal pewne, że wentylator nie działa prawidłowo.
• Wentylator nie włącza się: Mimo że silnik osiąga wysoką temperaturę roboczą, wentylator pozostaje nieruchomy. Możesz to zaobserwować po otwarciu maski i sprawdzeniu, czy wentylator kręci się po rozgrzaniu silnika.
• Ciągła praca wentylatora: Wentylator pracuje bez przerwy, nawet na zimnym silniku lub po wyłączeniu zapłonu. To może prowadzić do niedogrzania silnika i zwiększonego zużycia paliwa.
• Nietypowe dźwięki: Słyszysz głośne buczenie, szuranie, stukanie czy piski dochodzące z okolic wentylatora? To często świadczy o zużyciu łożysk, uszkodzeniu łopatek lub ocieraniu o inne elementy.
• Nierównomierne obroty i wibracje: Jeśli wentylator pracuje z nieregularnymi obrotami lub powoduje wyczuwalne wibracje, może to wskazywać na uszkodzenie łożysk lub niewyważenie.

Typy wentylatorów chłodnicy: elektryczne kontra mechaniczne

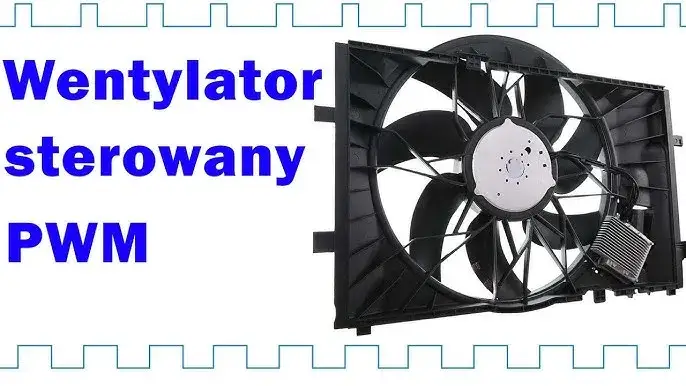

Zanim przystąpisz do diagnostyki, warto wiedzieć, z jakim typem wentylatora masz do czynienia. W większości nowoczesnych samochodów spotkasz wentylatory elektryczne. Są one napędzane silnikiem elektrycznym i sterowane elektronicznie przez czujnik temperatury płynu chłodzącego. Mogą mieć jedną lub kilka prędkości obrotowych. Ich zaletą jest precyzyjna kontrola i możliwość pracy niezależnie od obrotów silnika. Z kolei w starszych pojazdach, a także w niektórych samochodach terenowych czy dostawczych, wciąż można spotkać wentylatory mechaniczne. Są one napędzane bezpośrednio od silnika za pomocą paska wieloklinowego, często poprzez sprzęgło wiskotyczne, które reguluje ich prędkość obrotową w zależności od temperatury. Identyfikacja typu wentylatora jest kluczowa, ponieważ metody diagnostyki i potencjalne usterki będą się różnić. W przypadku wentylatorów mechanicznych musimy zwrócić uwagę na stan paska i sprzęgła, podczas gdy w elektrycznych skupimy się na obwodzie elektrycznym i czujnikach.

Wstępne sprawdzenie wentylatora na postoju

Zanim zagłębisz się w bardziej skomplikowane testy, możesz wykonać proste sprawdzenie. Uruchom silnik i poczekaj, aż osiągnie normalną temperaturę roboczą. Następnie włącz klimatyzację na maksymalne chłodzenie. W wielu samochodach włączenie klimatyzacji wymusza pracę wentylatora chłodnicy, ponieważ skraplacz klimatyzacji również wymaga chłodzenia. Jeśli wentylator uruchomi się wraz z klimatyzacją, ale nie reaguje na wysoką temperaturę silnika (gdy klimatyzacja jest wyłączona), to silnik wentylatora jest prawdopodobnie sprawny, a problem leży najpewniej w czujniku temperatury płynu chłodzącego lub jego obwodzie.

Podstawowe sprawdzenia elektryczne

Sprawdzenie bezpiecznika wentylatora chłodnicy

Z mojego doświadczenia wynika, że przepalony bezpiecznik to jedna z najczęstszych i najprostszych do zdiagnozowania przyczyn niedziałającego wentylatora. Zawsze zaczynam od tego punktu. Oto jak to zrobić:

1. Zlokalizuj skrzynkę bezpieczników: W większości samochodów znajdziesz ją pod maską silnika (często w pobliżu akumulatora) oraz/lub w kabinie pasażerskiej, zazwyczaj po stronie kierowcy, pod deską rozdzielczą. Dokładną lokalizację znajdziesz w instrukcji obsługi swojego pojazdu.

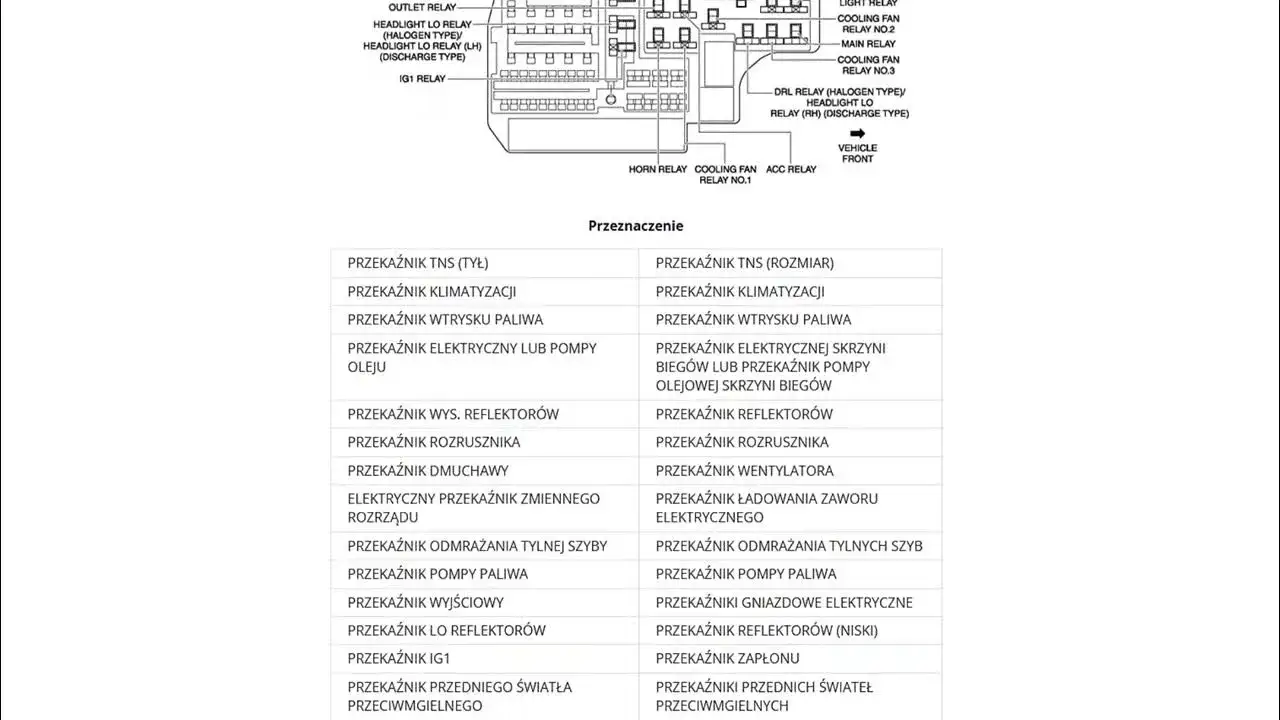

2. Otwórz skrzynkę i znajdź schemat: Na wewnętrznej stronie pokrywy skrzynki bezpieczników zazwyczaj znajduje się schemat, który wskazuje, który bezpiecznik odpowiada za wentylator chłodnicy (często oznaczony symbolem wentylatora lub jako "FAN").
3. Wyłącz zapłon: Zawsze upewnij się, że zapłon jest wyłączony przed manipulowaniem bezpiecznikami, aby uniknąć zwarcia.
4. Wyjmij bezpiecznik: Użyj specjalnej pęsety dołączonej do skrzynki bezpieczników (lub małych szczypiec), aby ostrożnie wyjąć bezpiecznik wentylatora.
5. Sprawdź bezpiecznik wizualnie: Obejrzyj metalowy drucik wewnątrz bezpiecznika. Jeśli jest przerwany lub stopiony, bezpiecznik jest przepalony.
6. Wymień bezpiecznik: Włóż nowy bezpiecznik o takiej samej wartości amperowej (np. 30A, 40A). Nigdy nie używaj bezpiecznika o wyższej wartości, ponieważ może to doprowadzić do poważniejszego uszkodzenia instalacji elektrycznej.

Sprawdzenie przekaźnika wentylatora

Przekaźnik wentylatora to małe, prostokątne urządzenie, które działa jak przełącznik, sterowany przez sygnał z czujnika temperatury lub modułu sterującego. Zazwyczaj znajduje się w tej samej skrzynce bezpieczników co bezpiecznik wentylatora, a jego lokalizację również powinien wskazywać schemat na pokrywie. Aby wstępnie sprawdzić przekaźnik, możesz spróbować zamienić go z innym, identycznym przekaźnikiem w skrzynce, który steruje mniej krytycznym systemem (np. klaksonem, jeśli jest taki sam typ). Jeśli po zamianie wentylator zacznie działać, a inne urządzenie przestanie, to masz winowajcę. Jeśli nie masz pewności co do zamiany, lepiej zostawić to specjalistom lub użyć multimetru do sprawdzenia ciągłości obwodu przekaźnika.

Rola i weryfikacja czujnika temperatury płynu chłodzącego

Czujnik temperatury płynu chłodzącego, często nazywany termowłącznikiem, jest mózgiem operacji wentylatora. To on mierzy temperaturę płynu i wysyła sygnał do modułu sterującego lub bezpośrednio do przekaźnika, aby uruchomić wentylator. Jeśli czujnik jest uszkodzony, może nie wysyłać sygnału w ogóle, co skutkuje brakiem reakcji wentylatora, lub wysyłać go stale, powodując ciągłą pracę wentylatora. Jak wspomniałem wcześniej, test z włączoną klimatyzacją może pomóc w diagnozie. Jeśli wentylator działa z klimatyzacją, ale nie bez niej, czujnik jest silnym podejrzanym. W niektórych autach, odłączenie czujnika temperatury może wymusić włączenie wentylatora w trybie awaryjnym (full speed) to również wskazówka, że problem leży w czujniku lub jego obwodzie.

Kontrola okablowania i złączy

Nawet najlepszy wentylator i sprawny czujnik nie zadziałają, jeśli prąd nie dotrze tam, gdzie powinien. Dlatego zawsze dokładnie sprawdzam okablowanie i złącza wentylatora. Szukaj przetarć, pęknięć izolacji, śladów korozji na stykach lub luźnych wtyczek. Korozja na złączach może powodować zwiększoną rezystancję, co uniemożliwia prawidłowy przepływ prądu. Czasem wystarczy odpiąć i ponownie podłączyć wtyczkę, aby przywrócić kontakt. Zwróć uwagę na miejsca, gdzie kable mogą być narażone na tarcie lub wysoką temperaturę, co często prowadzi do ich uszkodzenia.

Test wentylatora "na krótko"

Bezpieczne przygotowanie do testu

Test "na krótko" to skuteczna metoda sprawdzenia, czy silnik wentylatora jest sprawny. Polega na bezpośrednim podłączeniu wentylatora do akumulatora. Jednak wymaga to ostrożności, aby uniknąć zwarcia lub uszkodzenia instalacji elektrycznej. Zawsze upewnij się, że silnik jest wyłączony, a kluczyki wyjęte ze stacyjki. Przygotuj odpowiednie przewody rozruchowe najlepiej z krokodylkami, które zapewnią pewne połączenie. Upewnij się, że przewody są w dobrym stanie, bez uszkodzeń izolacji. Pamiętaj, aby nie dotykać jednocześnie obu biegunów akumulatora ani nie dopuszczać do zwarcia przewodów.

Instrukcja podłączenia wentylatora bezpośrednio do akumulatora

Jeśli masz pewność co do bezpieczeństwa i posiadasz odpowiednie narzędzia, możesz wykonać ten test:

1. Odłącz wtyczkę wentylatora: Zlokalizuj wtyczkę zasilającą wentylator chłodnicy i ostrożnie ją odłącz. Zazwyczaj ma ona dwa grubsze przewody (plus i minus) oraz czasem dodatkowe, cieńsze przewody sterujące, jeśli wentylator jest wielobiegowy. Skup się na przewodach zasilających.
2. Zidentyfikuj bieguny: Za pomocą multimetru lub schematu instalacji elektrycznej samochodu zidentyfikuj, który przewód we wtyczce wentylatora to plus (+), a który to minus (-). Jeśli nie masz pewności, możesz spróbować podłączyć w obie strony jeśli wentylator jest jednokierunkowy, po prostu nie zadziała lub będzie kręcił się w drugą stronę (co w tym teście nie jest problemem).
3. Podłącz przewód minusowy: Jeden koniec przewodu rozruchowego (czarnego) podłącz do ujemnego bieguna akumulatora (-), a drugi koniec do przewodu minusowego wentylatora.
4. Podłącz przewód plusowy: Drugi przewód rozruchowy (czerwony) podłącz do dodatniego bieguna akumulatora (+), a drugi koniec do przewodu plusowego wentylatora.
5. Obserwuj reakcję: Wentylator powinien natychmiast się uruchomić i pracować z pełną prędkością.
6. Odłącz przewody: Po krótkiej chwili odłącz przewody, zaczynając od plusowego, a następnie minusowego.

Co oznaczają wyniki testu "na krótko"?

Wyniki tego testu są bardzo jasne i pomogą w dalszej diagnozie:

• Jeśli wentylator zadziała po podłączeniu bezpośrednio do akumulatora, oznacza to, że sam silnik wentylatora jest sprawny. Problem leży więc w układzie sterowania może to być uszkodzony czujnik temperatury, przekaźnik, bezpiecznik lub problem z okablowaniem między elementami sterującymi a wentylatorem.
• Jeśli wentylator nie zadziała, nawet po prawidłowym podłączeniu do akumulatora, oznacza to, że silnik wentylatora jest uszkodzony i wymaga wymiany.

Diagnostyka wentylatorów mechanicznych

Ocena stanu paska napędowego

W przypadku wentylatorów mechanicznych, napędzanych bezpośrednio od silnika, pierwszym elementem do sprawdzenia jest pasek napędowy. Sprawdź jego napięcie nie powinien być zbyt luźny ani zbyt mocno napięty. Obejrzyj pasek pod kątem pęknięć, przetarć, ubytków materiału czy nadmiernego zużycia. Pęknięty lub luźny pasek uniemożliwi prawidłowe napędzanie wentylatora, a w konsekwencji doprowadzi do przegrzewania się silnika. Wymiana paska to zazwyczaj prosta czynność, którą można wykonać samodzielnie.

Sprawdzenie sprzęgła wiskotycznego ("wiskozy")

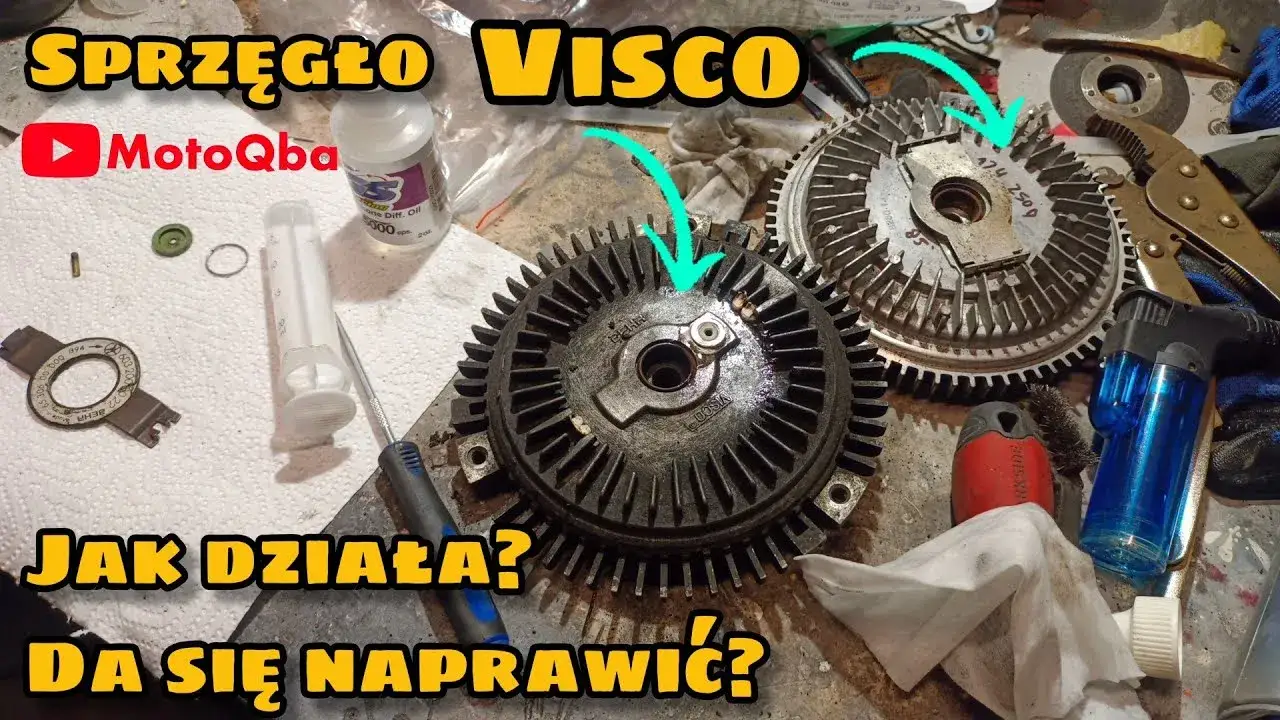

Sprzęgło wiskotyczne, potocznie zwane "wiskozą", to kluczowy element wentylatorów mechanicznych. Jego zadaniem jest regulowanie prędkości obrotowej wentylatora w zależności od temperatury silnika. Kiedy silnik jest zimny, sprzęgło jest luźne, a wentylator kręci się wolno. W miarę wzrostu temperatury, płyn wiskotyczny w sprzęgle gęstnieje, powodując, że wentylator obraca się szybciej. Aby sprawdzić "wiskozę", po rozgrzaniu silnika spróbuj delikatnie zatrzymać wentylator (np. zwiniętą gazetą lub kawałkiem kartonu nigdy ręką!). Jeśli wentylator łatwo się zatrzymuje lub stawia bardzo mały opór, sprzęgło jest prawdopodobnie uszkodzone i nie przenosi momentu obrotowego. Innym objawem uszkodzonej "wiskozy" może być ciągła, głośna praca wentylatora, nawet na zimnym silniku, co świadczy o zablokowaniu sprzęgła.

Zużyte łożyska wentylatora

Niezależnie od typu wentylatora, zarówno elektryczne, jak i mechaniczne, posiadają łożyska. Z czasem łożyska mogą się zużyć, co objawia się nietypowymi dźwiękami, takimi jak buczenie, szuranie, piski czy stukanie. Jeśli słyszysz takie dźwięki, a wentylator nie pracuje płynnie, to prawdopodobnie łożyska wymagają wymiany. W niektórych przypadkach można wymienić same łożyska, w innych konieczna jest wymiana całego wentylatora.

Najczęstsze przyczyny awarii i co dalej?

Główne przyczyny niedziałającego wentylatora

• Spalony silnik wentylatora: Częsta usterka w wentylatorach elektrycznych, zwłaszcza po wielu latach pracy lub w wyniku przegrzania. Test "na krótko" szybko to zweryfikuje.
• Uszkodzony moduł sterujący: W nowszych samochodach wentylator jest często sterowany przez zaawansowany moduł elektroniczny. Jego awaria może być trudna do zdiagnozowania bez specjalistycznego sprzętu.
• Niski poziom płynu chłodniczego: Choć nie jest to bezpośrednia awaria wentylatora, niski poziom płynu może prowadzić do zapowietrzenia układu. W rezultacie czujnik temperatury może nie mieć prawidłowego odczytu, co uniemożliwi uruchomienie wentylatora. Zawsze sprawdzaj poziom płynu!
• Uszkodzenia mechaniczne: Zagięte lub połamane łopatki wentylatora, najczęściej w wyniku uderzenia kamieniem lub innym obiektem, mogą prowadzić do niewyważenia i uszkodzenia silnika/łożysk.

Usterki możliwe do samodzielnej naprawy

Jako Kazimierz Dąbrowski, zawsze zachęcam do samodzielnej diagnostyki i prostych napraw. Oto co możesz spróbować naprawić we własnym garażu:

• Wymiana bezpiecznika: To najprostsza i najczęstsza usterka. Jeśli bezpiecznik jest przepalony, jego wymiana jest szybka i tania.
• Wymiana przekaźnika: Jeśli masz pewność, że to przekaźnik jest winowajcą (np. po zamianie z innym), jego wymiana jest również stosunkowo prosta.
• Wymiana czujnika temperatury: W wielu modelach samochodów czujnik temperatury jest łatwo dostępny i można go wymienić samodzielnie, pamiętając o uzupełnieniu ewentualnego ubytku płynu chłodniczego.
• Sprawdzenie i naprawa luźnych połączeń: Jeśli problemem jest luźna wtyczka lub skorodowane styki, możesz spróbować je oczyścić i zabezpieczyć.
• Wymiana paska napędowego (w wentylatorach mechanicznych): Jeśli pasek jest zużyty lub pęknięty, jego wymiana jest zazwyczaj możliwa do wykonania samodzielnie.

Przeczytaj również: Czy sprzęgło się ślizga? Samodzielna diagnoza i objawy

Kiedy konieczna jest wizyta u mechanika?

Są jednak sytuacje, w których dalsza diagnostyka i naprawa wymagają specjalistycznej wiedzy i narzędzi. Wtedy nie ma co ryzykować i lepiej oddać auto w ręce profesjonalisty:

• Uszkodzony moduł sterujący: Diagnostyka i wymiana modułu sterującego to zadanie dla doświadczonego mechanika, często wymagające podłączenia do komputera diagnostycznego.
• Skomplikowane problemy z okablowaniem: Jeśli po podstawowych sprawdzeniach wentylator nadal nie działa, a podejrzewasz przerwę w okablowaniu, ale nie możesz jej zlokalizować, mechanik dysponuje odpowiednimi schematami i narzędziami do testowania ciągłości obwodów.
• Uszkodzony silnik wentylatora (jeśli jest trudno dostępny): Wymiana samego silnika wentylatora, zwłaszcza jeśli jest on głęboko osadzony lub wymaga demontażu innych elementów, może być skomplikowana.
• Problemy ze sprzęgłem wiskotycznym: Wymiana "wiskozy" wymaga często specjalistycznych narzędzi i wiedzy.
• Diagnostyka komputerowa: Jeśli pojazd wyświetla kody błędów związane z systemem chłodzenia, mechanik może podłączyć samochód do komputera diagnostycznego (OBD-II), aby precyzyjnie zidentyfikować problem.
